USB(2.0 / Type-C) to MPSSE(JTAG / SPI / IIC) / UART / FIFO: FTDI 的FT4232H配成SPI+JTAG+Two Ways UART使用实例

1 pcs. FTDI FT4232H (Four Channels):

• Channel 0: 1 way SPI Interface
• Channel 1: 1 way JTAG Interface
• Channel 2: 1 way UART Interface
• Channel 3: 1 way UART Interface

可将以上的FT Prog配置(Interface{0,1}一定要选D2XX Driver)存储在FT4232H的EEPROM;

FT4232H加电初始化时加载已配好的EEPROM, 另为FT4232H安装ftd2xx驱动使能配置(使用D2XX配置MPSSE)。

因为不安装驱动, FT4232H在电脑端的Interface{0,1,2,3}就全都是四个UART。

另外只有Interface{0,1}有MPSSE, 所以只为interface{0,1}安装FTDI驱动即可。而interface2和3都是 default UART。

FTDI official support examples about MPSSE: MPSSE示例项目

Ti60 Demo板FT4232H 串口使用

EFINITY(易灵思)FPGA技术交流 2022-04-15 08:43

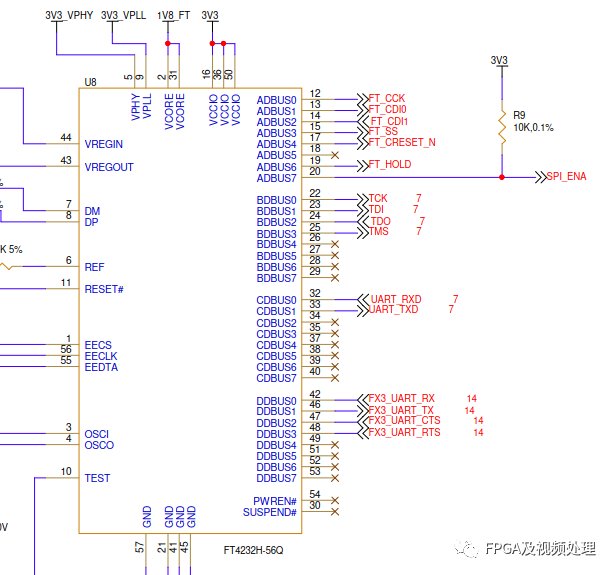

Ti60 F225 demo板使用的FT4232H有4个通道A,B,C和D:

A通道用于SPI接口，可以是AS也可以是PS。

B通道用于JTAG，

C通道连接UART，

D通道连接FX3。

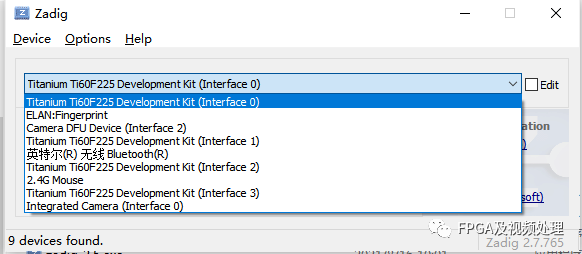

通道{A,B,C,D}分别对应Zadig的Titranium Ti60F225 development Kit(interface 0,1,2,3).

interface2(通道C)的UART, 连接在FPGA可以直接使用。就不需要通过别的IO外加UART。
