PLL复位通常犯的错误

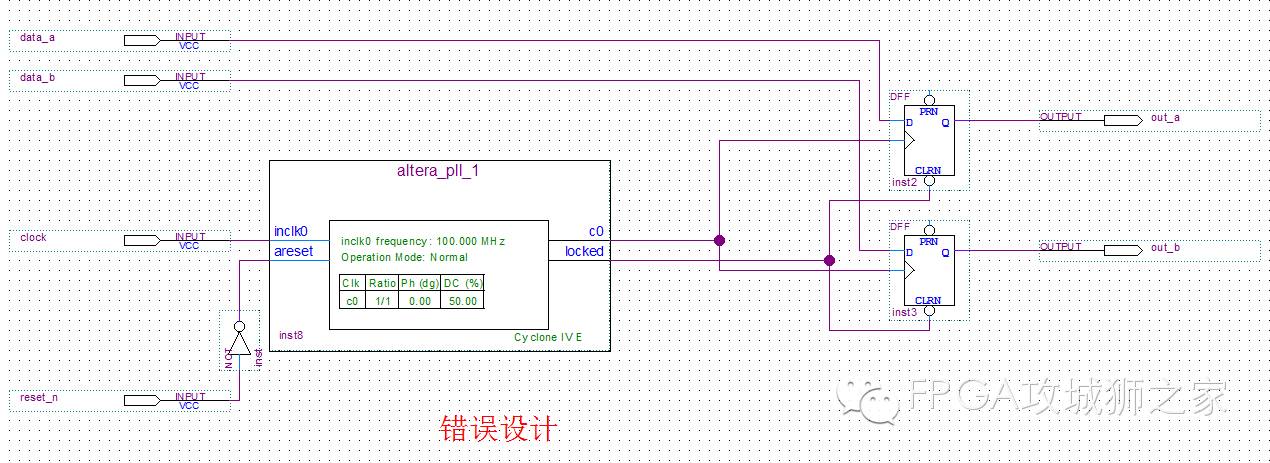

或者是像上一篇文章 FPGA知识大梳理（四）FPGA中的复位系统大汇总  中的图一样，也是错误设计。为何呢？看ALTPLL (Phase-Locked Loop) IP Core User Guide这个官方手册就够了。直接看图

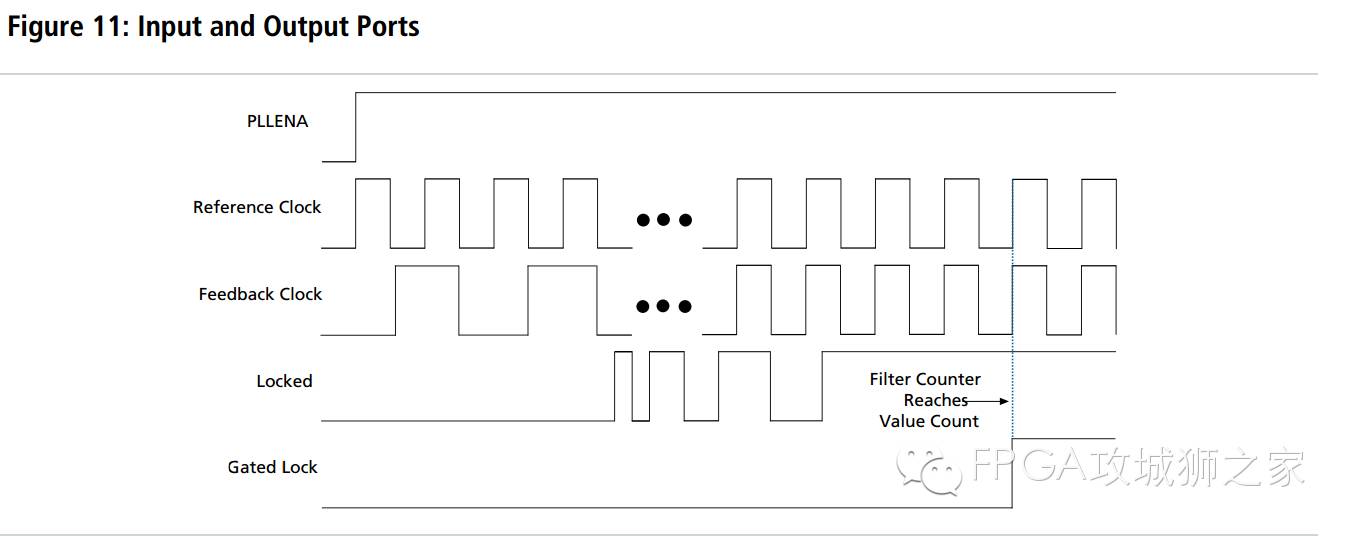

    坑爹啊，locked输出高电平，居然是抖动的。所以不能直接使用这个信号作为系统复位信号。


​

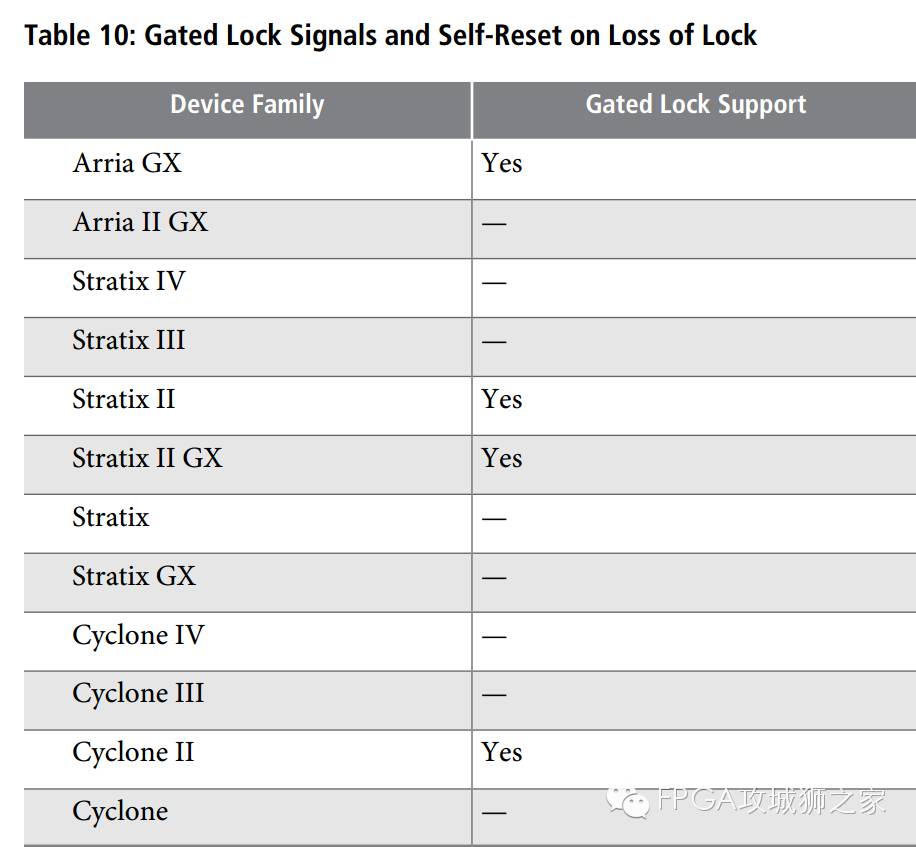

所谓群众的眼睛是雪亮的啊，大家此时一定对Gate lock一见钟情，可惜Gate lock这个信号不是所有器件都支持的。具体如下

如果器件支持的话，在pll配置的时候会有一个 Hold 'locked' output 选项。

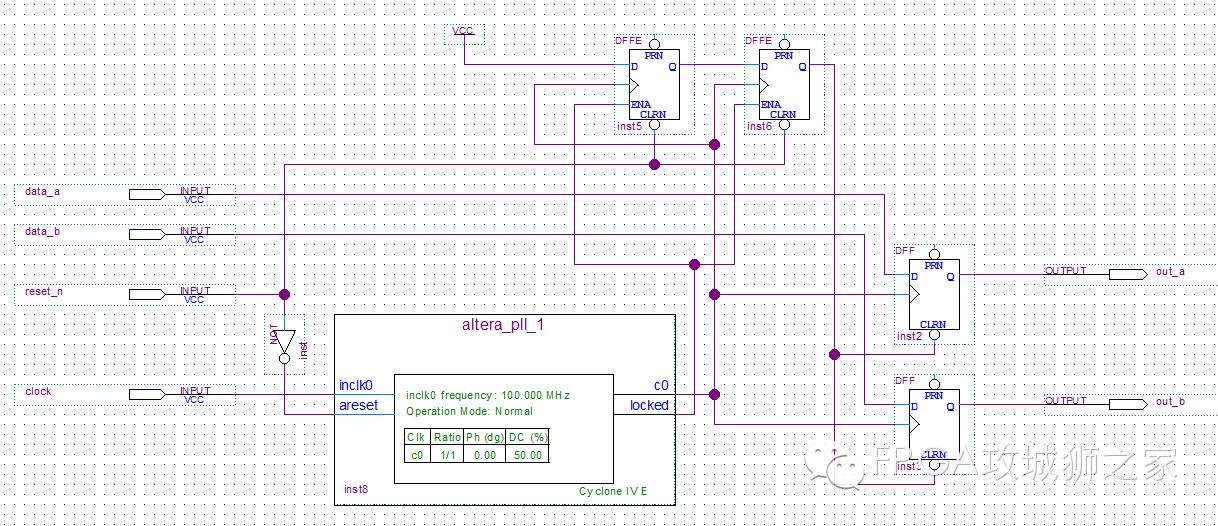

所以骚年们，还是用这个设计吧
