Nexus 5完全拆解

Nexus 5，由LG制造，配备高通骁龙四核处理器，4.95英寸1080P显示屏，支持4G LTE，运行最新的Android 4.4 KitKat原生操作系统。国外著名拆解网站iFixit第一时间带来了该机的详细拆解，被证实Nexus 5总体维修起来并不难，下面一起来看看吧。

Nexus 5搭载了最新的Android 4.4 KitKat操作系统，但它看上去并不只是如此简单。硬件上的一些配置和特性，足以再次惊爆安卓粉丝的眼球。以下是它的详细配置：

●高通骁龙800四核处理器，2.26GHz，Adreno 330 GPU
●4.95英寸1920x1080像素全高清IPS屏幕，445PPI
●2GB RAM，16/32GB ROM
●800万像素光学防抖摄像头，前置130万像素
●支持4G LTE，2.4GHz和5GHz双频WiFi，蓝牙4.0，NFC，无线充电

　　虽然KitKat名字听上去有点奇怪，不过用在这款手机上还是挺合适的，据说KitKat特别优化了系统占用内存，以便更好地支持低端机型，谷歌想通过这种办法改善安卓碎片化的局面，可惜售价低廉的Nexus 5，其配置却不太低端。

　　废话少说，直接开始拆解。拿到手机就开心死了，Nexus 5就是一块大塑料，如果里面没有很多让人头疼的胶水的话，拆起来肯定不难！

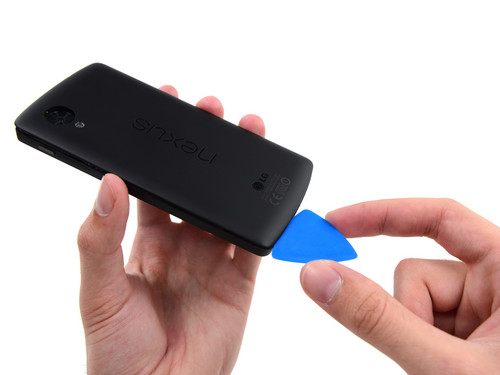

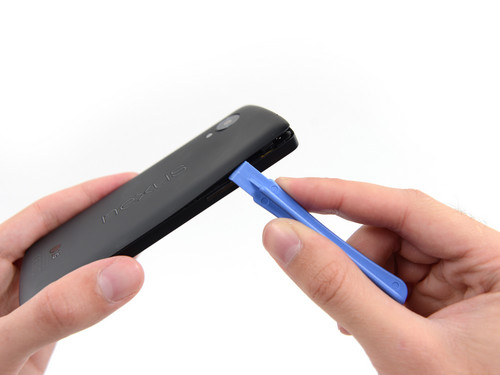

　　哈，So Easy！没用胶水，而是塑料卡扣，很容易就把后盖撬开了。

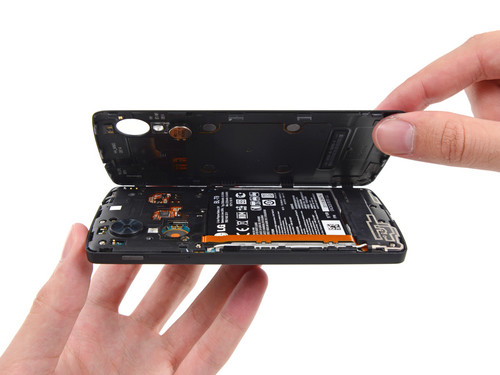

　　到现在我们已经成功把后盖打开，接下来我们拆解内部组件。

　　这里我们已经可以看到MIMO、GPS和WiFi天线了，不过NFC和无线充电电缆的弹簧触点不是很好确定。

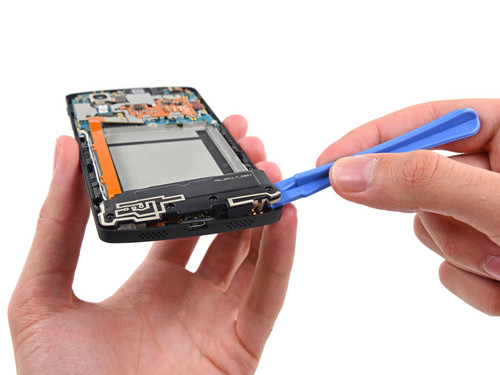

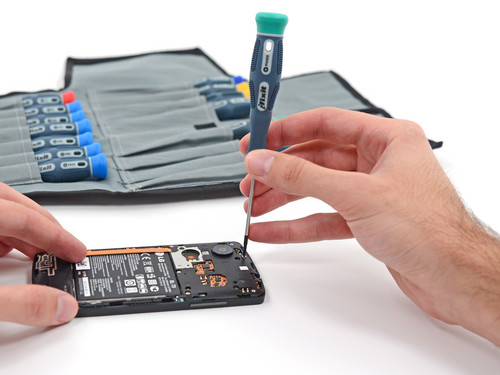

　　揭掉屏蔽罩，你会看见电池和更多电路，振子只用了少量胶水粘合，只需要轻轻一拔，就可以让手机完全失去震动功能了。

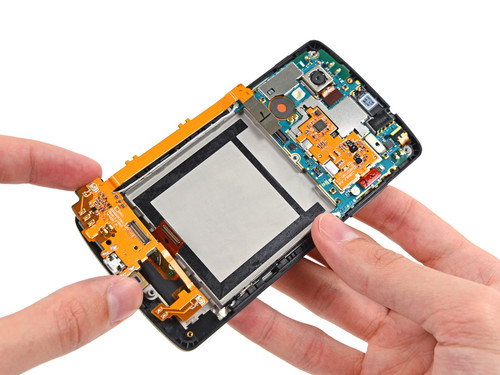

　　这就是基本构造了，现在开始拆电池和主板。

　　电池也很容易拆啦，轻轻摇两下，再随便撬一下，电池模块就出来了。

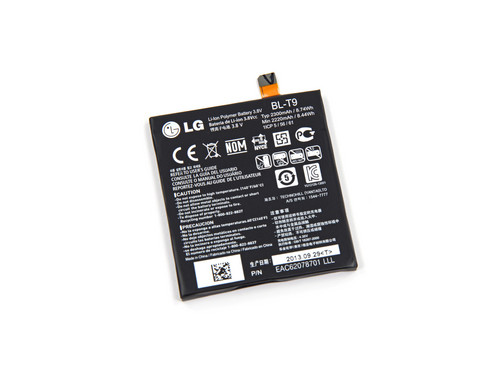

　　电压3.8V，电池容量2300mAh，比去年的Nexus 4稍微好一点点，据称Nexus 5拥有17小时通话时间，300小时待机时间，或者7小时LTE网络浏览时间，这个续航能力还算不错了。

　　认识这个标志吗？居然是提醒用户不能让宠物接近这块电池，这在我们见过的所有电池标记中尚属首次，难道说这块电池有什么安全隐患吗？至少我觉得不会太安全，还是小心点，别让你的猫猫狗狗咬它。

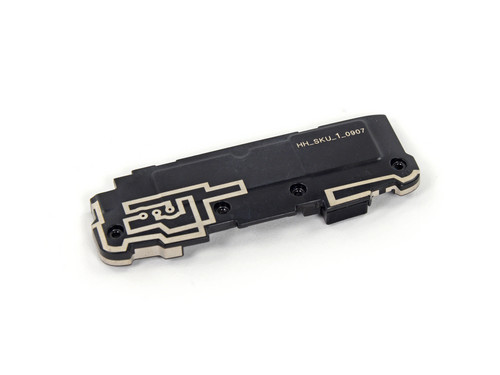

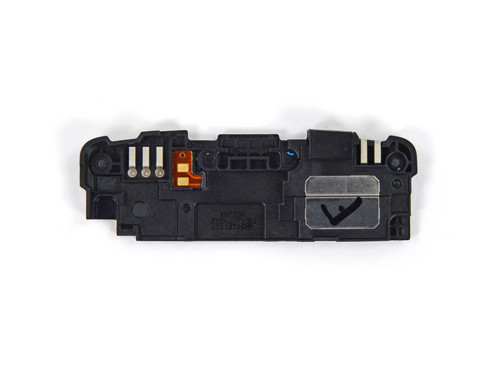

　　双栅格的底部设计，只配备了单扬声器，略显小气。

　　仅用几颗螺丝固定位置，连电缆都没有。没什么大惊小怪的，毕竟是手机，不是音箱。

　　主板开搞，拿好笔记下来吧，这里精密的东西太多了。

●橙色：RGB LED指示灯
●红色：麦克风

●蓝色：天线弹簧触点
●绿色：扬声器弹簧触点
●黄色：Micro-USB接口

　　没有比这更好拆的主板了，你可以试试。

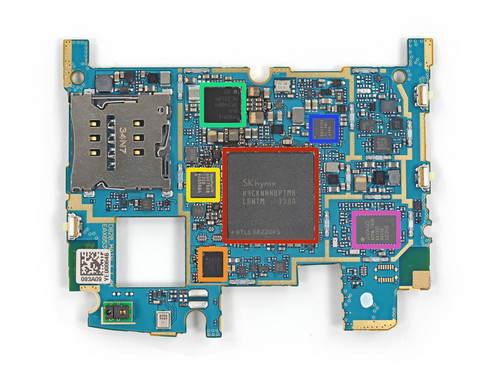

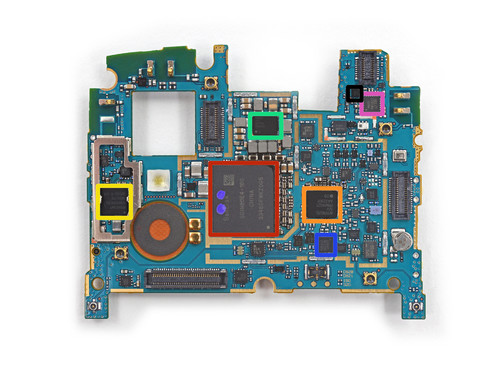

　　其实我觉得这主板的配色挺奇葩的，是块巧克力就好了，掰下来直接放在嘴里吃。下面继续介绍一些IC控制芯片。

●红色：博通BCM20793M NFC控制器

●绿色：高通PM8841电源管理IC
●紫色：MPU-6515六轴陀螺仪和加速度计
●黄色：博通BCM4339 5G与WiFi组合芯片，集成电源和低噪音放大器
●红色：Sndisk的16GB NAND存储
●橙色：高通WTR1605L 4G网络芯片和GPS收发器
●蓝色：Avago RFI335芯片，这是干什么的？自己问度娘去
●黑色：日本Kesei AK8963 三轴电子罗盘

●绿色：高通PM8941电源管理IC
●蓝色：德州仪器BQ24192 I2C 4.5A的USB和电源适配控制器
●黄色：Analogix ANX7808 SlimPort发射器
●红色：SK海力士2GB LPDDR3-1600内存
●紫色：Avago ACPM-7600芯片
●橙色：高通WCD9320音频解码器
●黑色：骁龙800四核处理器SOC分层下的RAM

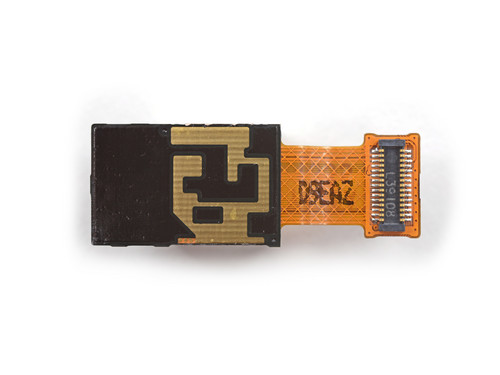

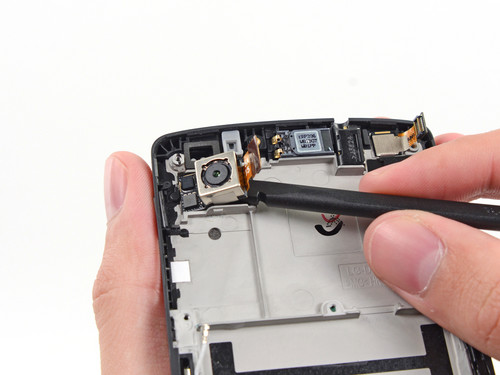

　　800万像素摄像头，中规中矩。

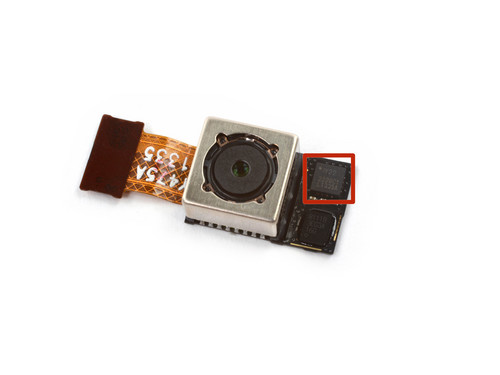

　　摄像头旁边还加入了一个IDG-2020双轴陀螺仪，这也是组成OIS光学防抖的一个必要的小组件。

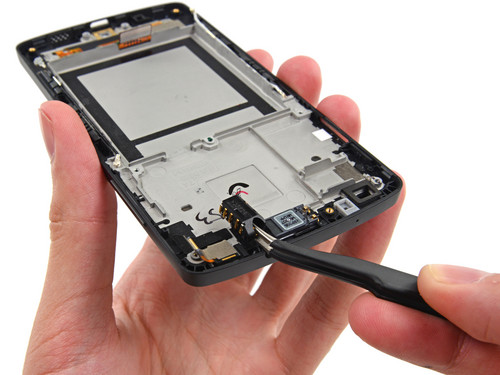

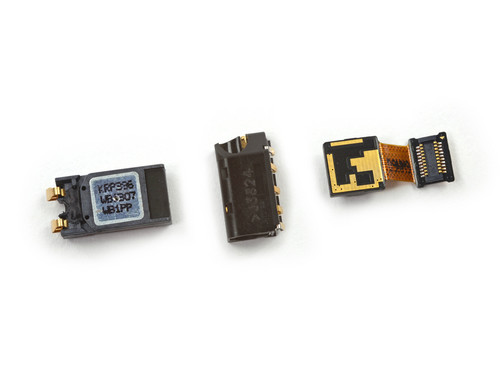

　　接下来，听筒、扬声器、耳机插孔、130万像素前置摄像头等，悉数拆下。

　　终于拆得一丝不挂了。

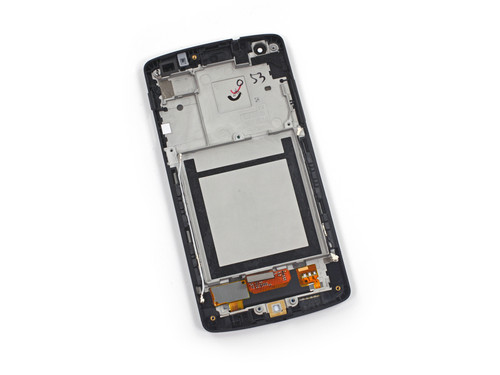

　　想不到显示屏底座上，还藏着一颗Synaptics的S3350B触摸屏控制IC。

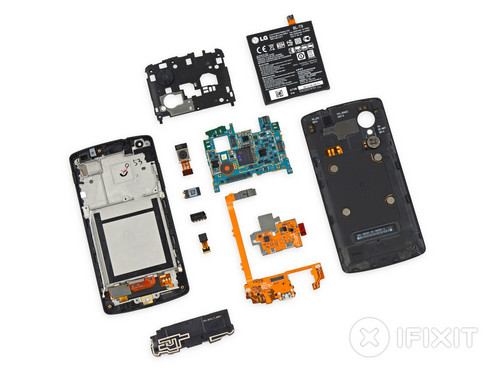

　　按照惯例，给Nexus 5的全部零件来一个全家福。

　　从1到10分，Nexus 5最终获得了8分，其中分数越高代表越容易维修。

Nexus 5拆机总结
优点	缺点
1、胶水较少，零件很容易移除 2、模组允许更换易磨损部件，如耳机孔	1、揭开后盖的卡扣需要巧用力度 2、屏幕和玻璃面板的维修成本依然较高

　　关于Nexus 5的拆解就到这里，部分维修人士可以收藏此帖留作备用，更多Nexus 5的用机信息，请期待我们的后续报道。
