Matplotlib配置图例legend()设置透明和并排显示

1.多排显示

x=np.linspace(start=-np.pi,stop=np.pi,num=300)

plt.style.use('classic')
Fig,Axes=plt.subplots(1)
Axes.plot(x,np.sin(x),'-b',label='Sine')
Axes.plot(x,np.cos(x),'--r',label='Cosine')

Axes.axis('equal')
Axes.legend(loc='lower center',frameon=False,ncol=2)

plt.show()

2.指定frameon参数来设定边框

默认情况下图例的边框是开启的,我们可以指定frameon参数来取消边框

x=np.linspace(start=-np.pi,stop=np.pi,num=300)

plt.style.use('classic')
Fig,Axes=plt.subplots(1)
Axes.plot(x,np.sin(x),'-b',label='Sine')
Axes.plot(x,np.cos(x),'--r',label='Cosine')

Axes.axis('equal')
Axes.legend(loc='lower center',frameon=False)

plt.show()

3.在图例中显示不同尺寸的点

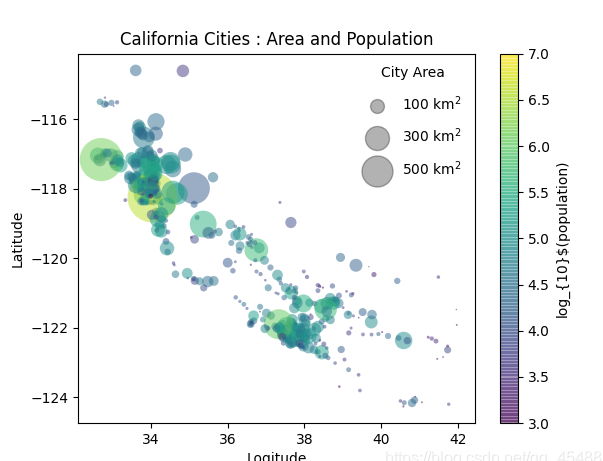

下面我们将以加利福尼亚州所有城市的数据(提取码666)为例来绘图,最终效果是将绘制出各个城市的位置,同时以城市面积大小来使用不同大小的圆表示

cities=pd.read_csv('california_cities.csv')

latitude,longitude=cities['latd'],cities['longd']
population,area=cities['population_total'],cities['area_total_km2']

plt.scatter(latitude,longitude,label=None,c=np.log10(population),cmap='viridis',s=area,linewidths=0,alpha=0.5)
plt.axis(aspect='euqal')a
plt.xlabel('Logitude')
plt.ylabel('Latitude')
plt.colorbar(label='log_{10}$(population)')
plt.clim(3,7)

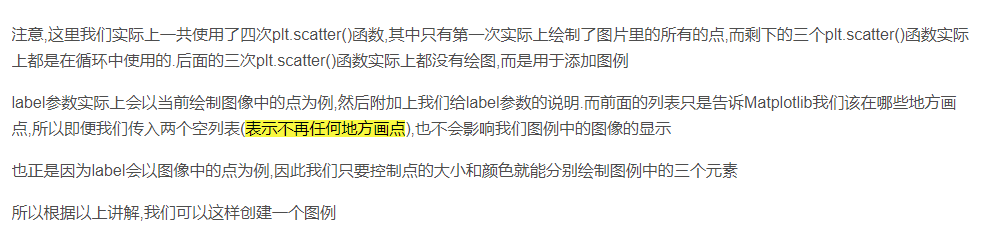

for area in [100,300,500]:
    plt.scatter([],[],c='k',alpha=0.3,s=area,label=str(area)+' km$^2$')

plt.legend(scatterpoints=1,frameon=False,labelspacing=1,title='City Area')
plt.title('California Cities : Area and Population')
plt.show()

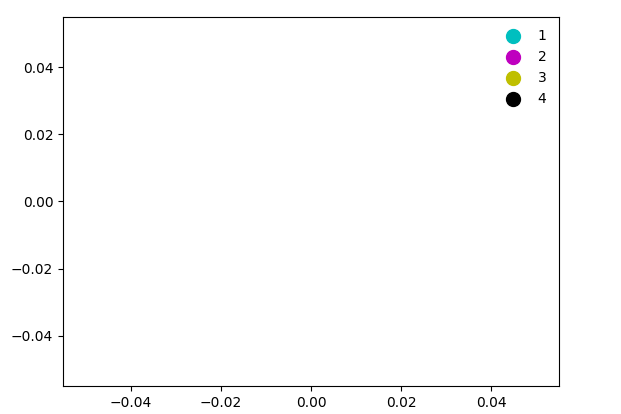

La=1
for color in list('cmyk'):
    plt.scatter([],[],c=color,s=100,label=La)
    La+=1
plt.legend(frameon=False)
plt.show()

同时显示多个图例

有的时候,由于排版问题,我们可能需要在同一张图像上显示多个图例.但是用Matplotlib来解决这个问题其实并不容易,因为标准的legend接口只支持为一张图像创建一个图例.如果我们使用legend接口再创建第二个,那么第一个图例就会被覆盖

Matplotlib中我们解决这个问题就是创建一个图例艺术家对象,然后调用底层的ax.add_artist()方法来为图片添加第二个图例

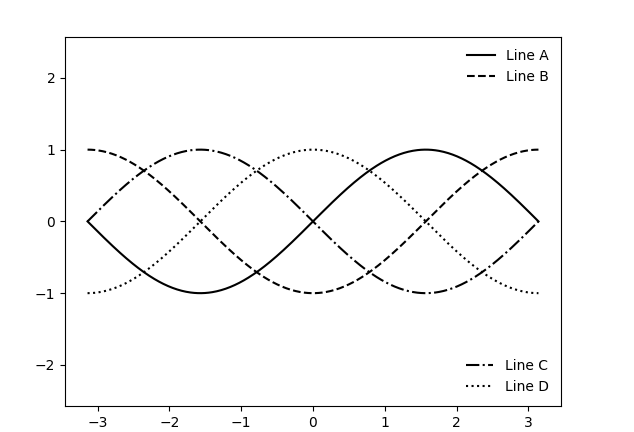

Fig,Axes=plt.subplots(1)

lines=[]
style=['-','--','-.',':']
x=np.linspace(start=-np.pi,stop=np.pi,num=500)

for i in range(4):
    lines+= Axes.plot(x,np.sin(x-i*np.pi/2),style[i],color='black')

Axes.axis('equal')

Axes.legend(lines[:2],['Line A','Line B'],loc='uppper right',frameon=False)
from matplotlib.legend import Legend
Leg=Legend(Axes,lines[2:],['Line C','Line D'],loc='lower right',frameon=False)
Axes.add_artist(Leg)

plt.show()
