Alpha测试测试就是测试每一个像素的Alpha值是否满足某一个特定的条件,如果满足,则该像素会被绘制,如果不满足则不绘制,跟深度测试的机制是一样的,只不过深度测试考察的是像素的“深度”属性,Alpha测试考察的是像素的“Alpha”属性。

利用Alpha测试的这一特性,可以模拟两幅图像叠加,但是又要求前景图像有一部分是透明的场景,这时候可以把要求透明的区域内的每一个像素的Alpha值设置为0,在之后的Alpha测试的通过条件设置为大于0.5才通过,这样Alpha值为0的像素就不会被绘制,达到透明的效果。

通过glEnable(GL_ALPHA_TEST)启用Alpha测试,通过GLDisable(GL_ALPHA_TEST)禁用Alpha测试。

设置Alpha测试的通过条件的函数是glAlphaFunc(GLenum_func,GLclampf ref),func是参数的比较方式,ref是参数,可以取的参数以及含义如下:

  • GL_ALWAYS(始终通过)
  • GL_NEVER(始终不通过)
  • GL_LESS(小于则通过)
  • GL_LEQUAL(小于等于则通过)
  • GL_EQUAL(等于则通过)
  • GL_GEQUAL(大于等于则通过)
  • GL_NOTEQUAL(不等于则通过)

例如有如下两幅图像需要叠加,第一个是前景图像,第二个是背景图像,场景要求是叠加之后的效果是从窗户里看过去的效果。

背景:

前景:

可以利用Alpha测试,设置前景图像中白色部分的Alpah值为0,其他部分的Alpha值为1,在测试条件中选用GL_GREATER(大于则通过):

  1. #define WindowWidth 400
  2. #define WindowHeight 400
  3. #define WindowTitle "OpenGLAlpha测试"
  4. #define BMP_Header_Length 54
  5. #include <gl/glut.h>
  6. #include <stdio.h>
  7. #include <stdlib.h>
  8. GLuint texGround;
  9. GLuint texWall;
  10. int power_of_two(int n)
  11. {
  12. if( n <= 0 )
  13. return 0;
  14. return (n & (n-1)) == 0;
  15. }
  16. /* 函数load_texture
  17. * 读取一个BMP文件作为纹理
  18. * 如果失败,返回0,如果成功,返回纹理编号
  19. */
  20. GLuint load_texture(const char* file_name)
  21. {
  22. GLint width, height, total_bytes;
  23. GLubyte* pixels = 0;
  24. GLint last_texture_ID;
  25. GLuint texture_ID = 0;
  26. // 打开文件,如果失败,返回
  27. FILE* pFile = fopen(file_name, "rb");
  28. if( pFile == 0 )
  29. return 0;
  30. // 读取文件中图象的宽度和高度
  31. fseek(pFile, 0x0012, SEEK_SET);
  32. fread(&width, 4, 1, pFile);
  33. fread(&height, 4, 1, pFile);
  34. fseek(pFile, BMP_Header_Length, SEEK_SET);
  35. // 计算每行像素所占字节数,并根据此数据计算总像素字节数
  36. {
  37. GLint line_bytes = width * 3;
  38. while( line_bytes % 4 != 0 )
  39. ++line_bytes;
  40. total_bytes = line_bytes * height;
  41. }
  42. // 根据总像素字节数分配内存
  43. pixels = (GLubyte*)malloc(total_bytes);
  44. if( pixels == 0 )
  45. {
  46. fclose(pFile);
  47. return 0;
  48. }
  49. // 读取像素数据
  50. if( fread(pixels, total_bytes, 1, pFile) <= 0 )
  51. {
  52. free(pixels);
  53. fclose(pFile);
  54. return 0;
  55. }
  56. {
  57. GLint max;
  58. glGetIntegerv(GL_MAX_TEXTURE_SIZE, &max);
  59. if( !power_of_two(width)
  60. || !power_of_two(height)
  61. || width > max
  62. || height > max )
  63. {
  64. const GLint new_width = 1024; //修改为2的整数次幂
  65. const GLint new_height = 1024; // 规定缩放后新的大小为边长的正方形
  66. GLint new_line_bytes, new_total_bytes;
  67. GLubyte* new_pixels = 0;
  68. // 计算每行需要的字节数和总字节数
  69. new_line_bytes = new_width * 3;
  70. while( new_line_bytes % 4 != 0 )
  71. ++new_line_bytes;
  72. new_total_bytes = new_line_bytes * new_height;
  73. // 分配内存
  74. new_pixels = (GLubyte*)malloc(new_total_bytes);
  75. if( new_pixels == 0 )
  76. {
  77. free(pixels);
  78. fclose(pFile);
  79. return 0;
  80. }
  81. // 进行像素缩放
  82. gluScaleImage(GL_RGB,
  83. width, height, GL_UNSIGNED_BYTE, pixels,
  84. new_width, new_height, GL_UNSIGNED_BYTE, new_pixels);
  85. // 释放原来的像素数据,把pixels指向新的像素数据,并重新设置width和height
  86. free(pixels);
  87. pixels = new_pixels;
  88. width = new_width;
  89. height = new_height;
  90. }
  91. }
  92. // 分配一个新的纹理编号
  93. glGenTextures(1, &texture_ID);
  94. if( texture_ID == 0 )
  95. {
  96. free(pixels);
  97. fclose(pFile);
  98. return 0;
  99. }
  100. // 绑定新的纹理,载入纹理并设置纹理参数
  101. // 在绑定前,先获得原来绑定的纹理编号,以便在最后进行恢复
  102. glGetIntegerv(GL_TEXTURE_BINDING_2D, &last_texture_ID);
  103. glBindTexture(GL_TEXTURE_2D, texture_ID);
  104. glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
  105. glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
  106. glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
  107. glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
  108. glTexEnvf(GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_REPLACE);
  109. glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0,
  110. GL_BGR_EXT, GL_UNSIGNED_BYTE, pixels);
  111. glBindTexture(GL_TEXTURE_2D, last_texture_ID);
  112. // 之前为pixels分配的内存可在使用glTexImage2D以后释放
  113. // 因为此时像素数据已经被OpenGL另行保存了一份(可能被保存到专门的图形硬件中)
  114. free(pixels);
  115. return texture_ID;
  116. }
  117. void texture_colorkey(GLubyte r, GLubyte g, GLubyte b, GLubyte absolute)
  118. {
  119. GLint width, height;
  120. GLubyte* pixels = 0;
  121. // 获得纹理的大小信息
  122. glGetTexLevelParameteriv(GL_TEXTURE_2D, 0, GL_TEXTURE_WIDTH, &width);
  123. glGetTexLevelParameteriv(GL_TEXTURE_2D, 0, GL_TEXTURE_HEIGHT, &height);
  124. // 分配空间并获得纹理像素
  125. pixels = (GLubyte*)malloc(width*height*4);
  126. if( pixels == 0 )
  127. return;
  128. glGetTexImage(GL_TEXTURE_2D, 0, GL_BGRA_EXT, GL_UNSIGNED_BYTE, pixels);
  129. // 修改像素中的Alpha值
  130. // 其中pixels[i*4], pixels[i*4+1], pixels[i*4+2], pixels[i*4+3]
  131. // 分别表示第i个像素的蓝、绿、红、Alpha四种分量,0表示最小,255表示最大
  132. {
  133. GLint i;
  134. GLint count = width * height;
  135. for(i=0; i<count; ++i)
  136. {
  137. if( abs(pixels[i*4] - b) <= absolute
  138. && abs(pixels[i*4+1] - g) <= absolute
  139. && abs(pixels[i*4+2] - r) <= absolute )
  140. pixels[i*4+3] = 0;
  141. else
  142. pixels[i*4+3] = 255;
  143. }
  144. }
  145. // 将修改后的像素重新设置到纹理中,释放内存
  146. glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height, 0,
  147. GL_BGRA_EXT, GL_UNSIGNED_BYTE, pixels);
  148. free(pixels);
  149. }
  150. void display(void)
  151. {
  152. static int initialized = 0;
  153. static GLuint texWindow = 0;
  154. static GLuint texPicture = 0;
  155. // 执行初始化操作,包括:读取背景,读取前景,将相框由BGR颜色转换为BGRA,启用二维纹理
  156. if( !initialized )
  157. {
  158. texPicture = load_texture("backImage.bmp");
  159. texWindow = load_texture("frontImage.bmp");
  160. glBindTexture(GL_TEXTURE_2D, texWindow);
  161. texture_colorkey(255, 255, 255, 10);
  162. glEnable(GL_TEXTURE_2D);
  163. initialized = 1;
  164. }
  165. // 清除屏幕
  166. glClear(GL_COLOR_BUFFER_BIT);
  167. // 绘制背景,此时不需要进行Alpha测试,所有的像素都进行绘制
  168. glMatrixMode(GL_PROJECTION);
  169. glLoadIdentity();
  170. gluPerspective(65,1,2,50);
  171. glMatrixMode(GL_MODELVIEW);
  172. glLoadIdentity();
  173. gluLookAt(0,0,4.5,0,0,0,0,1,0);
  174. glBindTexture(GL_TEXTURE_2D, texPicture);
  175. glDisable(GL_ALPHA_TEST);
  176. glBegin(GL_QUADS);
  177. glTexCoord2f(0, 0); glVertex3f(-6.0f, -6.0f,-3);
  178. glTexCoord2f(0, 1); glVertex3f(-6.0f, 6.0f,-3);
  179. glTexCoord2f(1, 1); glVertex3f( 6.0f, 6.0f,-3);
  180. glTexCoord2f(1, 0); glVertex3f( 6.0f, -6.0f,-3);
  181. glEnd();
  182. // 绘制前景,此时进行Alpha测试,只绘制不透明部分的像素
  183. glBindTexture(GL_TEXTURE_2D, texWindow);
  184. glEnable(GL_ALPHA_TEST);
  185. glAlphaFunc(GL_GREATER, 0.5f);
  186. glBegin(GL_QUADS);
  187. glTexCoord2f(0, 0); glVertex3f(-3.0f, -3.0f,0);
  188. glTexCoord2f(0, 1); glVertex3f(-3.0f, 3.0f,0);
  189. glTexCoord2f(1, 1); glVertex3f( 3.0f, 3.0f,0);
  190. glTexCoord2f(1, 0); glVertex3f( 3.0f, -3.0f,0);
  191. glEnd();
  192. // 交换缓冲
  193. glutSwapBuffers();
  194. }
  195. int main(int argc, char* argv[])
  196. {
  197. // GLUT初始化
  198. glutInit(&argc, argv);
  199. glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA);
  200. glutInitWindowPosition(100, 100);
  201. glutInitWindowSize(WindowWidth, WindowHeight);
  202. glutCreateWindow(WindowTitle);
  203. glutDisplayFunc(&display);
  204. // 开始显示
  205. glutMainLoop();
  206. return 0;
  207. }

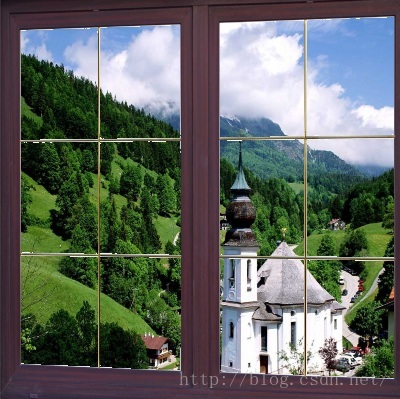

实现效果,左侧视角:

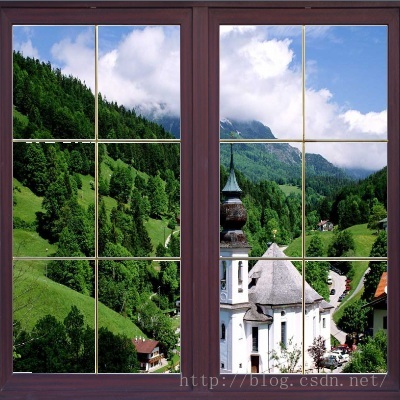

正视视角:

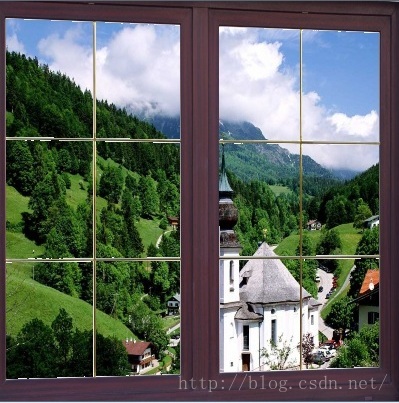

右侧视角:

剪裁测试:

所谓剪裁测试就是限定一个矩形绘制窗口,只有在这个窗口范围内的像素才会被绘制,窗口外的像素被忽略。使用glEnable(GL_SCISSOR_TEST)开启剪裁测试,使用GLDisable(GL_SCISSOR_TEST)关闭。使用

glScissor (GLint x, GLint y, GLsizei width, GLsizei height)设定剪裁窗口。

在上例代码的基础上,只需要在显示部分函数display清屏之后,加入以下两句:

  1. glEnable(GL_SCISSOR_TEST);
  2. glScissor(0,0,300,300);

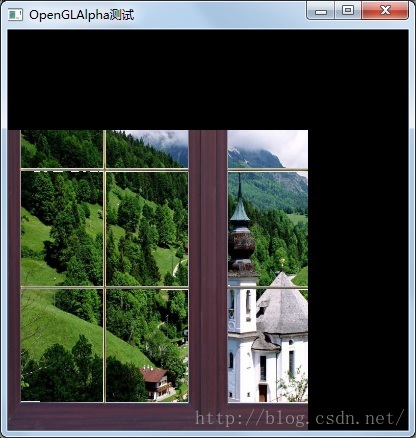

就可以实现把显示画面划定在以左下角为起点的300*300的剪裁窗口中,显示效果如下:
