STP进阶版MSTP

一、MSTP简介

1.1、MSTP工作原理

mstp是一个公有生成树协议，在实际生产环境中得到了广泛的应用。传统的生成树只运行一个实例，且收敛速度慢，RSTP在传统的STP基础上通过改进达到了加速网络拓扑收敛的目的，但是仍然有缺陷，由于STP和RSTP在整个局域网中，所有的vlan共享一个生成树实例，因此无法实现基于vlan的负载均衡，网络环境稳定状态下备份链路始终不能转发数据流量，造成带宽的浪费。

MSTP（多生成树、多VLAN运行一个生成树、生成树实例MSTI、MST域、VLAN映射表）

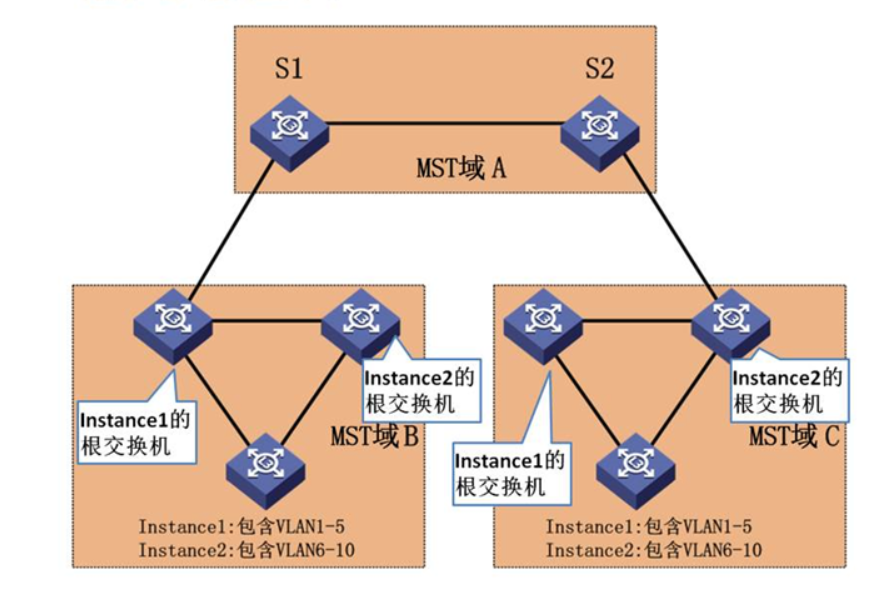

MSTP的网络层次、MST域、MSTI、端口角色、MSTP端口状态（Forwarding、Learing、Discarding）

1.2、生成树存在的问题

PVST是思科私有的，多实例多VLAN，可以实现负载均衡，但是它有缺陷，一个实例只能对应一个VLAN，资源上很浪费。

MSTP多生成树协议，一个实例当中，可以包含多个VLAN。

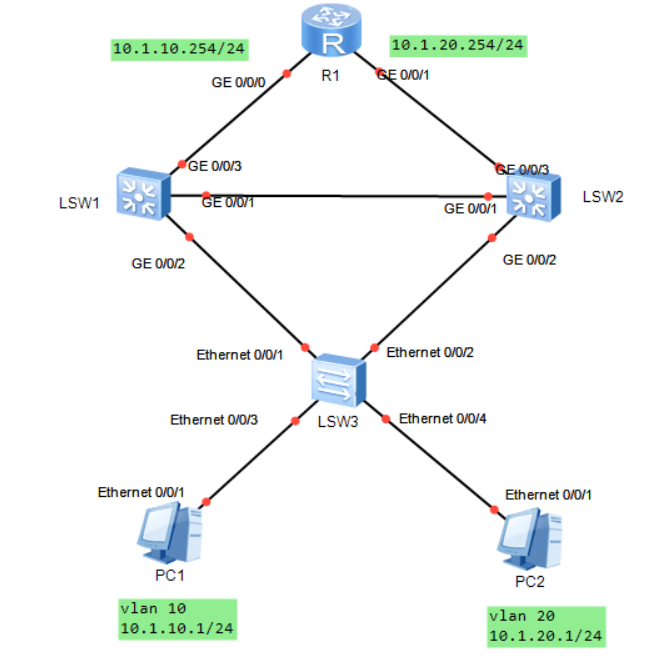

1.3、实验配置

SW1配置：
stp mode mstp
stp region-configuration
region-name X
revision-level 1
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
quit
stp instance 1 root primary
stp instance 2 root secondary

SW2配置：
stp mode mstp
stp region-configuration
region-name X
revision-level 1
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
quit
stp instance 1 root secondary
stp instance 2 root primary

SW3配置：
stp mode mstp
stp region-configuration
region-name X
revision-level 1
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
quit
