正点原子stm32f103mini版串口下载BOOT0引脚与与CH340G芯片引脚RTS、DTR、的关系原理

在做串口实验时，一直搞不明白一键下载是怎么回事，于是自己就去捉摸CH340G这块芯片，那么这里我将详细的讲解一下这块芯片怎么与stm32配合使用的。

1、由CH340G芯片资料可以知道这两个引脚的功能都为输出

RTS#：信号输出，初始状态为高电平，表示芯片接收数据已经准备就绪，下载程序时会变成低电平。

DTR#：信号输出，初始状态为高电平，下载程序时会变成低电平（但是，是在RTS变为低电平之后才为低）。

2、stm32BOOT

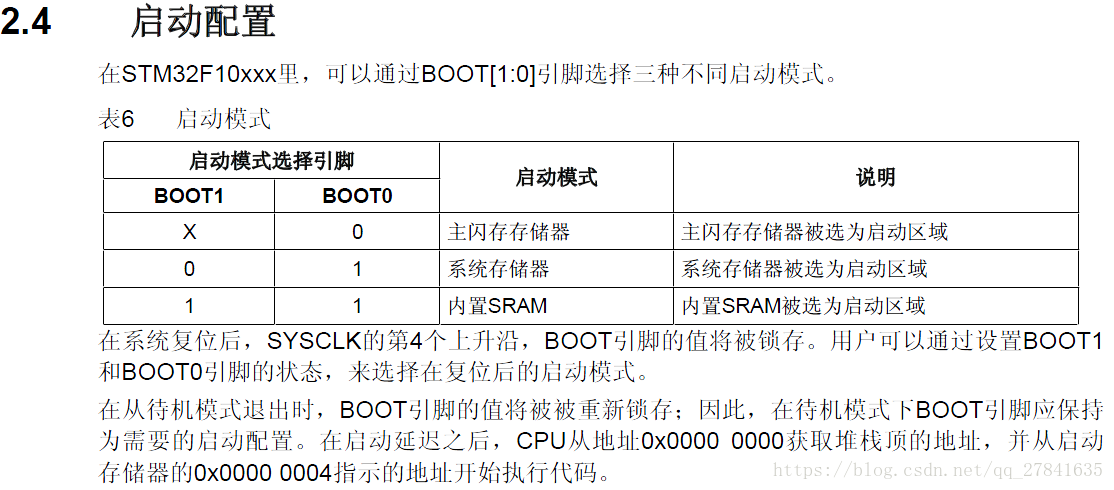

根据BOOT参考资料的配置可知

可以先把BOOT1直接接地，单独控制BOOT0来调节启动模式；

当BOOT0为低电平时，系统执行flash中的代码，当BOOT0为高时，可用串口下载程序到flash（且系统必须复位才可以）

当程序下载完成后CH340G的引脚RTS、DTR都变为高电平，使得BOOT0恢复原来的低电平状态，之后系统开始读取存储器flash的地址的程序，执行代码。

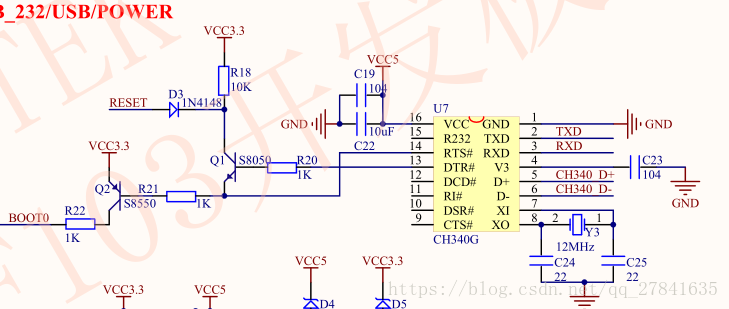

3、下面由通过这张图来说明电路设计的思路

上电；首先BOOT1接地先。BOOT0下拉10K电阻，保证开始为低电平（在stm32f103板子上电的时候，保证能直接读取flash中的程序），且RTS、DTR都为高，所以BOOT0初始为低电平，reset初始为高电平（低有效），那么重点来了。

当串口开始传输数据前（打开串口软件时mcu），”DTR为高，RTS为低“，这样图中Q1导通reset为低开始复位，Q2导通BOOT0变为高，开始写程序准备。之后DTR变为低，复位结束，开始写程序。写完 后BOOT0自动恢复到低电平读取flash的状态，或者可手动复位。stm32就可以执行flash中下好的程序了。

这里需要说明一点BOOT0非常敏感，在下载程序时仅仅需要一点点时间的高电平就可以下载程序，，且不需要保持到下载程序结束。
