移动设备控制网络IO模块案例

网络IO模块设备配置画面一

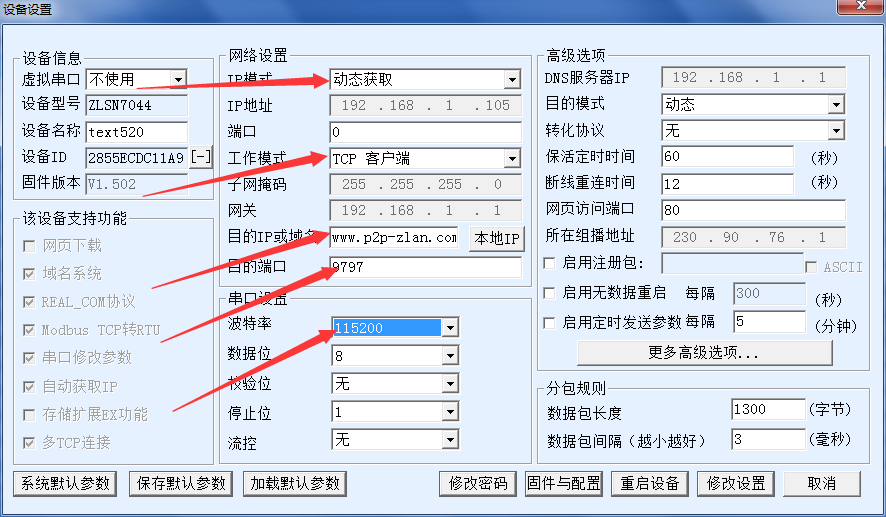

首先ip模式设置为动态获取，工作模式设置为tcp客户端模式，目的ip或域名设置为47.95.144.92，目的端口设置为9797，波特率设置为115200，这是这个页面需要配置的

图一 网络IO模块基本配置

设备配置画面二

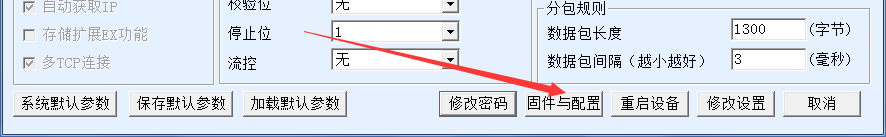

点击固件与配置进入第二个配置页面

图二 网络IO模块固件与配置

第二个配置页面

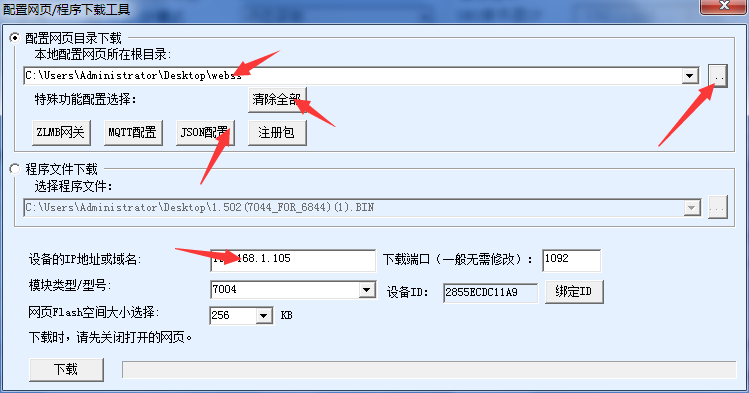

首先新建一个文件夹，可以命名为webs等等，最好是英文，然后网络IO模块本地配置网页所在地根目录选择这个文件夹，然后点击JSON配置进入第三个页面（注意以前webs文件夹里面写过json，那需要点击清除全部）

图三 网络IO模块网页程序下载配置

第三个配置页面

首先是上传服务器时间，这边是2000毫秒为2秒，这个自己估量着差不多就可以，选择接入的云平台为卓岚云，然后点击JSON上发进入下一个页面，采集移动设备的数据

图四 网络IO模块JSON配置

第四个配置页面

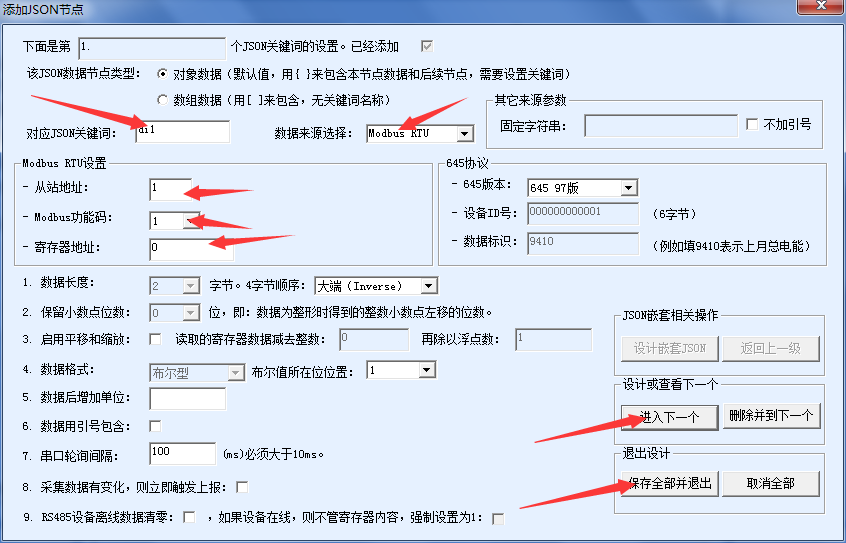

首先我们采集的是网络IO模块产品的DI数字量输入状态，数据来源选择modbus rtu，第一步我们采集的是DI1的数据，为了好记我们写的对应的json关键词为di1,(注意后面移动设备里面的关键词要大小写也一样)，modbus rtu设置中，站地址选择1，modbus功能码选择1（只读），寄存器地址选为0，然后进入下一个节点DI2的设置，相类似，json关键词为di2，站地址选择1（同一个设备站地址相同），modbus功能码选择1（只读），寄存器地址选为1，进入下一个节点DI3的设置，json关键词为di3，站地址选择1（同一个设备站地址相同），modbus功能码选择1（只读），寄存器地址选为2….

图五 网络IO模块添加JSON节点

第四个配置页面

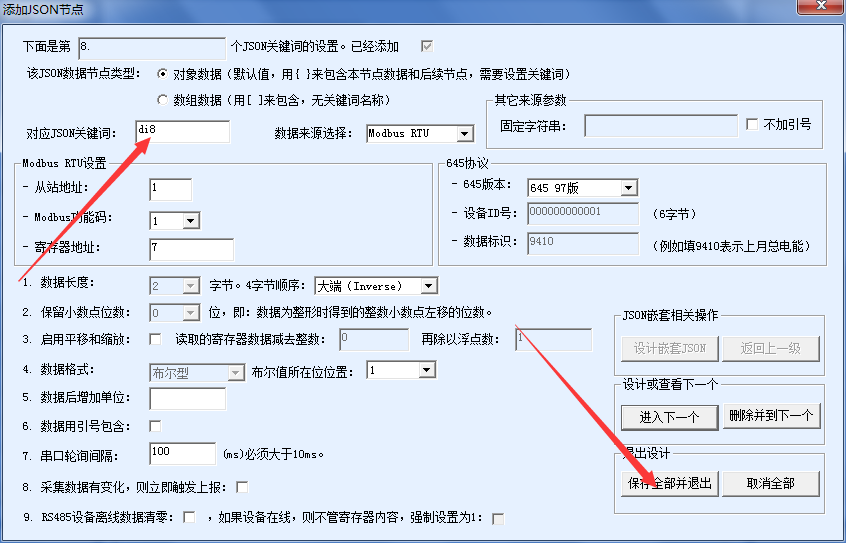

经过类似的操作到了DI8，json关键词为di8，站地址选择1（同一个设备站地址相同），modbus功能码选择1（只读），寄存器地址选为7，然后点击保存全部并推出

图六 网络IO模块添加JSON节点

第五个配置页面

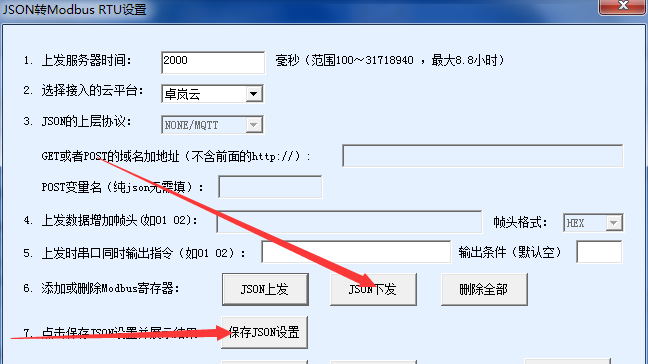

首先点击保存JSON设置，然后点击JSON下发来进入DO数字量输出设置

图七 网络IO模块JSON配置

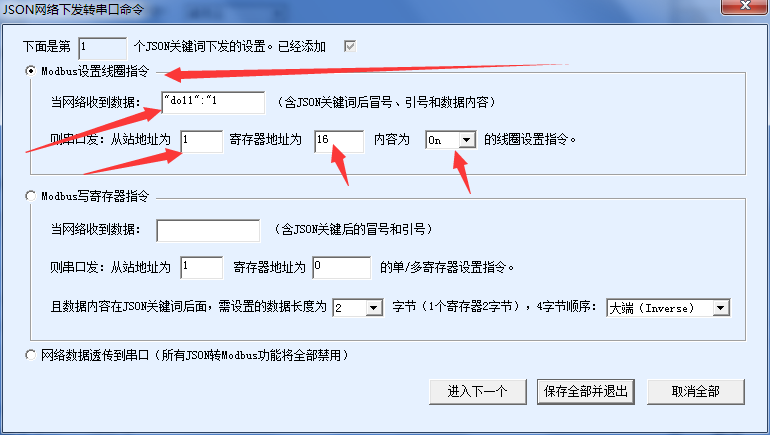

首先点击modbus设置线圈指令，因为第一个节点是用来设置DO1的，那么为了清楚明了，我们关键词写法可以写为“do11”：“1（注意符号需在英文输入状态下，1用来和移动设备对应代表on，也就是说移动设备一旦发送1就说明发送的指令是on），从站地址为1，寄存器地址为16，内容为on，而第二个节点也是用来设置DO1的，那么为了清楚明了，我们关键词写法可以写为“do12”：“0（注意符号需在英文输入状态下，0用来和移动设备对应代表off，也就是说移动设备一旦发送0就说明发送的指令是off），从站地址为1，寄存器地址为16，内容为off。下面的DO2,DO3操作类似，点击进入下一个。（例如DO2为on状态则关键词写法可以写为“do21”：“1。 从站地址为1，寄存器地址为16，内容为on）。。。全部写完后点击保存全部并退出。

图八 网络IO模块JSON下发

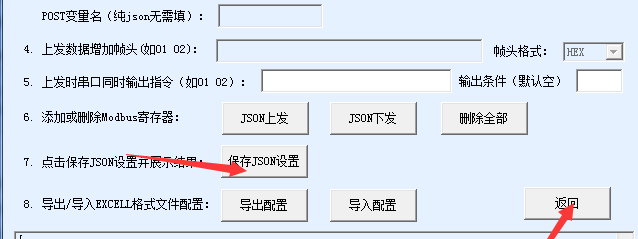

最后点击保存json设置，并点击返回

图九 网络IO模块保存JSON配置

最后确保ip地址正确后，点击下载，等待下载完毕ok

移动设备

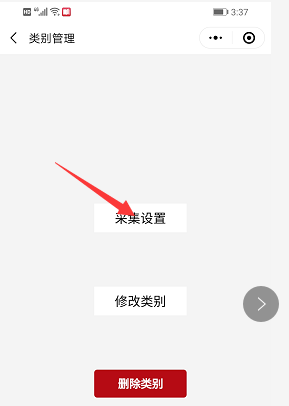

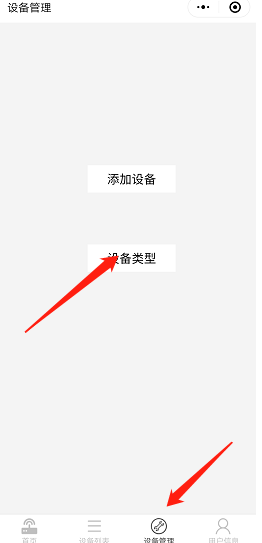

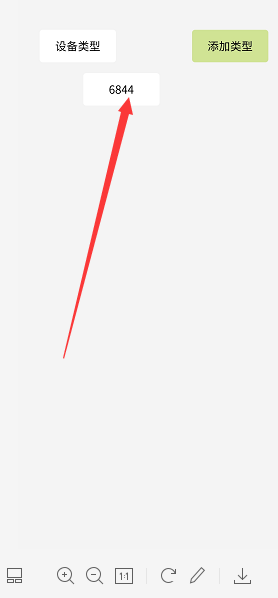

首先打开微信，搜索小程序“卓岚物联”，进入后点击设备管理，进入设备类型，再点击添加类型，输入添加的名称；6844；添加完成后点击建立好的6844，进入采集设置。

图十一 移动设备设置

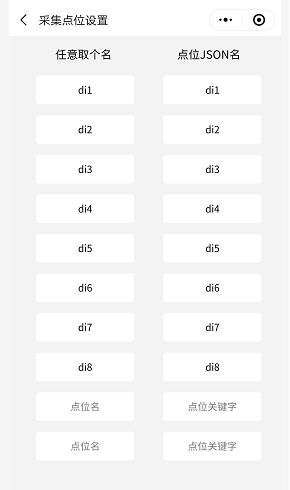

进入网络IO模块配置后可以看到采集点位设置，这边注意点位JSON需要跟之前设备上设置的一样，例如di1.di2.di3等等。任意取个名可以设置的差不多这样读起来会更加明了，设置完成后，点击添加设备

图十四 移动设备控制网络IO模块采集点位设置

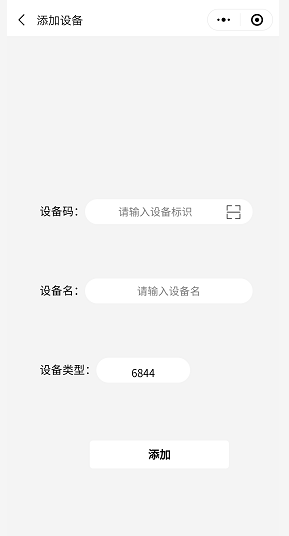

进入添加设备，设备码扫描设备配置界面的id二维码，设备名随意，设备类型选择刚刚设置好的6844.添加后可以看到设备在线



图十五 移动设备添加网络IO模块

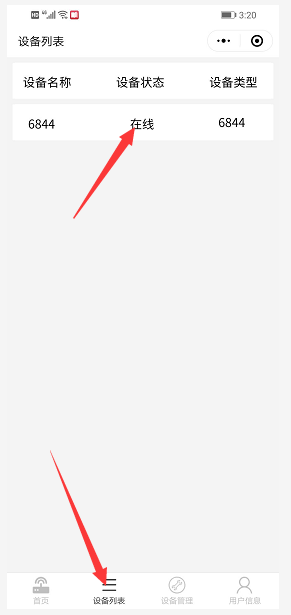

下图可以看到设备状态在线，然后点击设备进入，当将ID1短接后可以发现，数据显示1

图十七 网络IO模块状态显示图

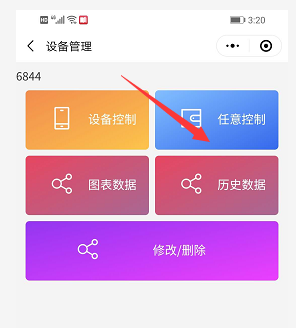

最后点击任意控制，进行DO数字量输出设置

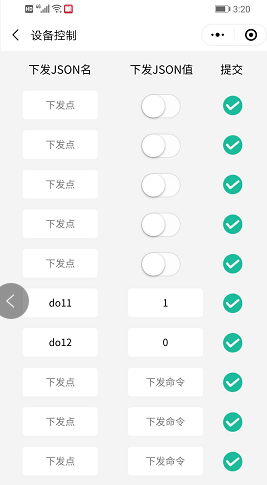

首先下发json值填之前设置的关键词，do11，do12,相对应的下发json值为1，0.当下发指令为1时，则表示on，当下发指令为0时，则表示off，，点击提交下的绿色勾号来控制线圈



图十八 移动设备控制网络IO模块的DO开关

备注（寄存器地址，指令码）

表1. 网络IO模块DI寄存器表

寄存区地址	通道	指令码	描述	属性
00001	0	01	1号DI值	只读
00002	1	01	2号DI值	只读
00003	2	01	3号DI值	只读
00004	3	01	4号DI值	只读
00005	4	01	5号DI值	只读
00006	5	01	6号DI值	只读
00007	6	01	7号DI值	只读
00008	7	01	8号DI值	只读

表2. 网络IO模块DO寄存器表

寄存区地址	通道	指令码	描述	属性
00017	0	01/05	1号DO值	读写
00018	1	01/05	2号DO值	读写
00019	2	01/05	3号DO值	读写
00020	3	01/05	4号DO值	读写
00021	4	01/05	5号DO值	读写
00022	5	01/05	6号DO值	读写
00027	6	01/05	7号DO值	读写
00028	7	01/05	8号DO值	读写

表3. 网络IO模块AI寄存器表

寄存区地址	通道	指令码	描述	属性
30001	0	04	1号AI值	只读
30002	1	04	2号AI值	只读
30003	2	04	3号AI值	只读
30004	3	04	4号AI值	只读
30005	4	04	5号AI值	只读
30006	5	04	6号AI值	只读
30007	6	04	7号AI值	只读
30008	7	04	8号AI值	只读
