ICEE-Power-ATX电源：功能、大体电路原理、各接口定义、启动方法、电源特点

主板工作原理：

ATX(Advanced Technology Extended)是一种由Intel在1995年公布的PC主板结构规范。

线材(PC电源上使用)直径的标识:

• 线材以AWG(American Wire Gauge美国线规)标识直径，AWG数越小直径越大。
• PC电源上常见的线材规格以16AWG、18AWG、20AWG和22AWG为主。

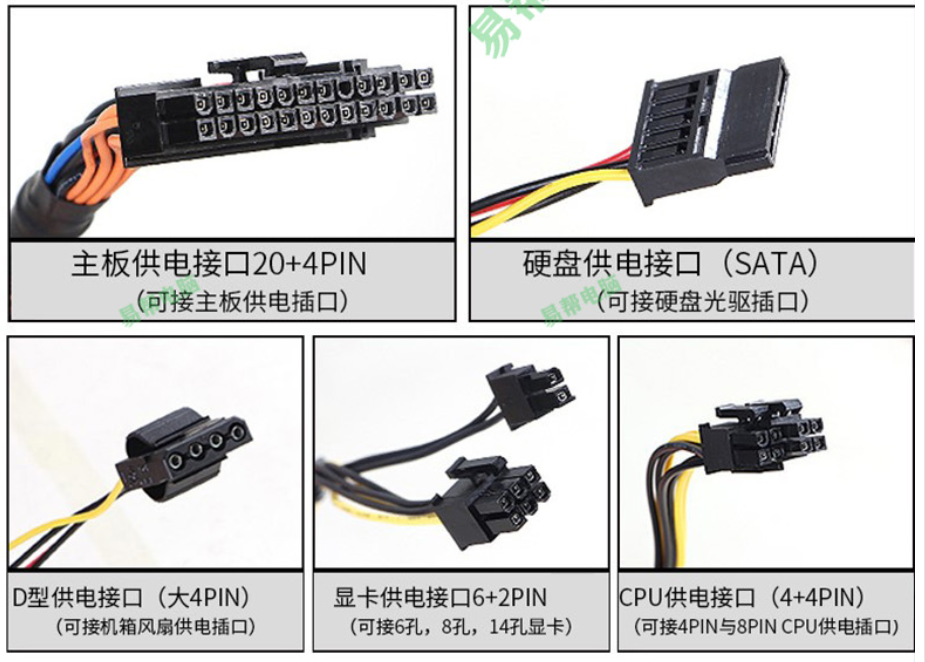

PCIe供电接口(PCIe供电是显卡这类+12V大功率设备的供电接口):

• PCIe 6Pin接头: 可提供75W功率;
• PCIe 6+2Pin接头: 提供150W功率(仅在6Pin接口增加2Pin).

ATX电源, 有两大功能：

• 管理电源：

  • +5V PG(Power Good)电源良好状态，各路电压正常则 PinPG 为 +5V；
  • +5V SB(Stand By)待机，使待机设备正常工作，例如对USB设备 和 网卡 供电；
  • PS-ON开关(电信号控制)，PSON拉低电位供电启动，拉高电位停止；如远程唤醒。

• 功率电源(市电AC-DC变多路DC)：将AC220V转为多路DC标准合规并满足需求： 高稳定度，高速响应，大电流，低噪，低纹波，高可靠高安全系数，等方面的要求；

  • EMI ｜低噪｜低纹波(高精度高速数字电路，对EMI，纹波，信噪比有非常高的要求);
  • 高可靠度(过压，欠压，短路保护，过流，过功率，...)
  • 高安全系数(有多个安规标准，MTBF，许多的检测标准)
  • 高精度电压：大多数用「3.3V, 5V, -5V, 12V, -12V」的；
  • 大电流： ATX 给定了以上各路DC电压的大电流(功率)标准；
  • 高稳定度：主动式电压采样，高速反馈，自适应的信号闭环调整；
  • 高速响应：高频开关电路，PWM高频调制，高速的电压调整信号(光电耦合)；
  • 富余度：可扩展的软硬件系统，在功率，电压路数上要有满足一定程度需要。

ATX 大体电路原理:

• 三只EL817光藕做隔离电压信号传送：

  • +5V SB 待机Switching Power电源用的；
  • PSON 唤醒电源用的, 由计算机待机电源管理专用集成电路驱动;
  • 功率电源采样MAIN +12V信号(EL817pin1串联1.2K电阻接+12电压，pin2接TL431pin3)

• 管理电源：

  • +5V SB(Stand by)PW-ON(Pin14)的Switching Power开关电源电路,要:
    • 高速采样电压信号：
      • 接一个4.7k的电阻在+5V SB的+极与GND以提高采样响应速度：因为+极有LC滤波电路(C电容为2200uF/16V)；
      • 电阻分压比例式: +极 <-> 21K贴片电阻(1%精度) <-> (电压采样点) <-> 20K贴片电阻(1%精度) <-> GND,
    • TL431：
      • pin1直接连 电压采样点，
      • pin2接GND负极，
      • pin3接EL817光耦pin2(发光管-极)；
    • EL817：
      • pin1串连330欧的电阻接+5V SB的+极，pin1与pin2接3K欧电阻分流；
      • pin2(发光管-极)接TL431pin3，
      • pin3，pin4 光敏管的+和-极，供 +5V SB 的Switching Power部分反馈调整电压；
    • 待机/PG/唤醒 电源管理电路；有专用的集成电路实现。

• 功率电源：main Power Switching 电路:

  • +/- 12V超大电流开关电路:
    • 1, AC220V级的、防雷、过流保护(例FUSE6.3A250V)、过功率保护(NTC自恢复保险丝)、安规(Y电容多个)、三级滤波,
    • 2, 高压AC整流桥堆+高压DC滤波电路将 AC220V 转大约 DC300V的高压稳定直流电路；
    • 3, DC300V分两路:一路电源管理用的+5V SB开关电源
    • 4, PWM功率调制模块电路 及其控制的MOS FET高频 ZVS开关电路，将DC300V高频变换为低压大电流DC12V，几十A甚至100A)
    • 5，功率采样电路：在DC+12V线路上串联高频变压器采样电流信号(高频磁环，初级为3根1mm铜线并绕以通过数十A的电流)
  • DC-DC功率模块降压电路：
    • +12V转+5V大电流模块：从DC+12V全功率电路Input，经过此模块降压为+5V大电流Output
    • +12V转+3.3V大电流模块，从DC+12V全功率电路Input，经过此模块降压为+5V大电流Output;
    • 主动式降温电路(温度传感的降温风扇调速)供电；

ATX 引脚定义:黑色：GND

• 橙色：3.3V
• 红色：5V
• 黄色：12V
• 蓝色：-12V

ATX电源有20针和24针两种;

• 20针开机: 短接Pin14(PS-ON, 绿线，拉低其电位可脱机启动)与黑线GND启动供电。

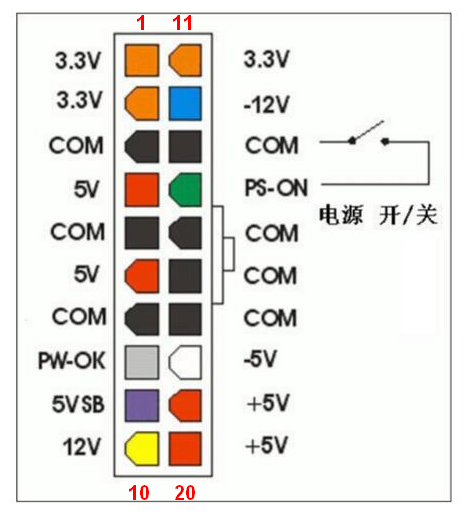

• 20针ATX Power接口定义：

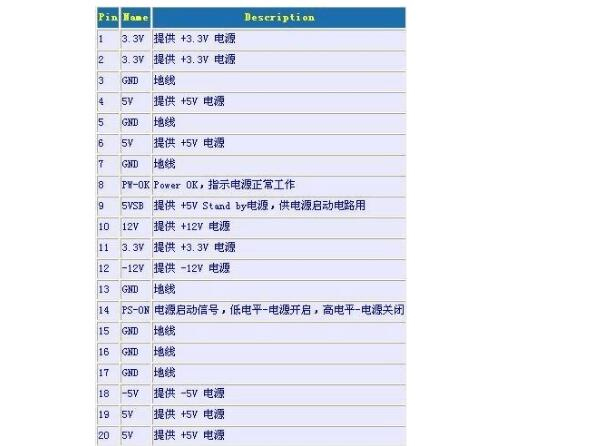

• 20针ATX Power接口描述：



24针接口:

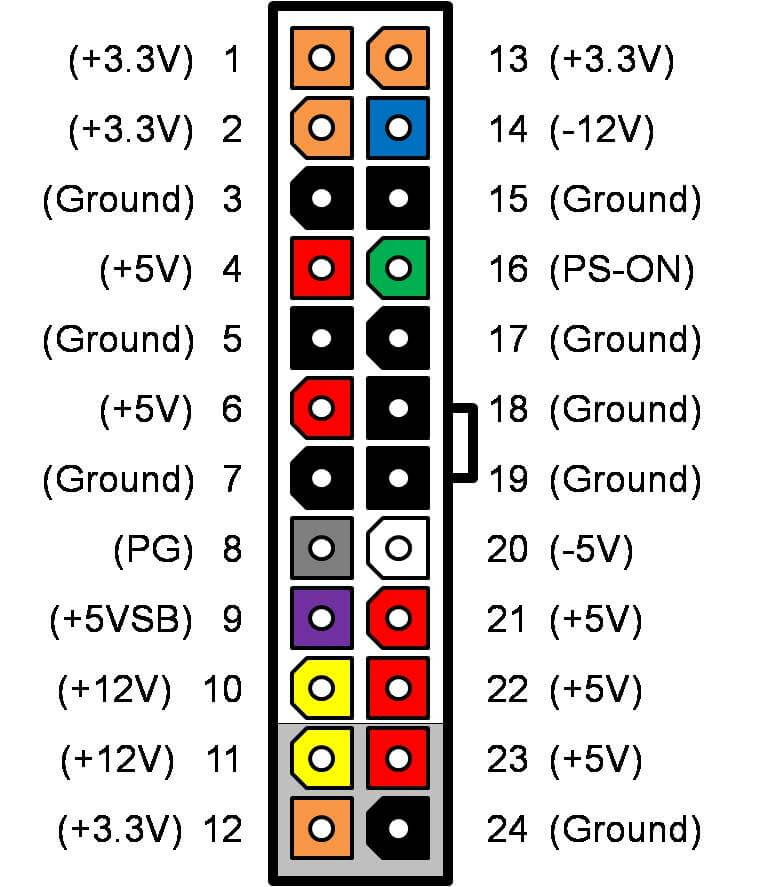

• 24针ATX Power接口定义：

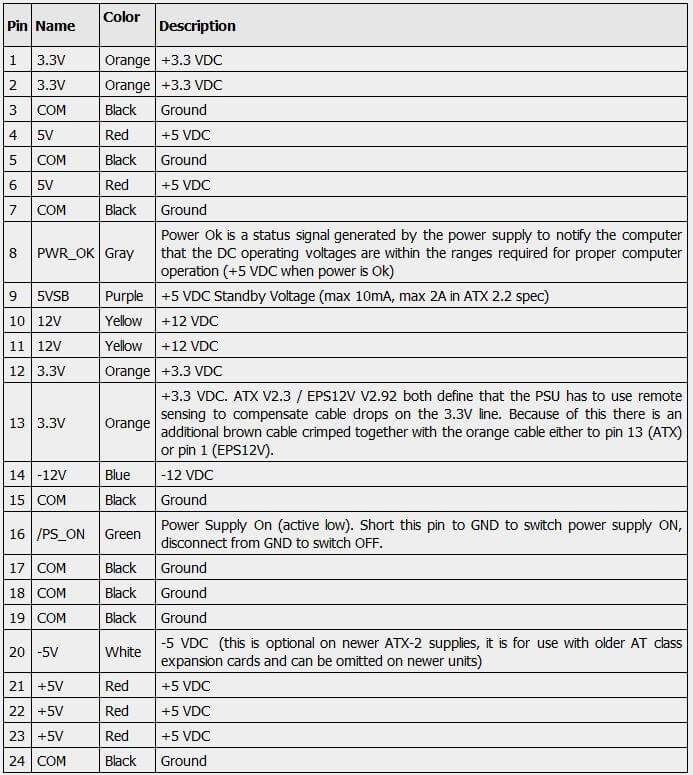

• 24针ATX Power接口描述：
