转载请注明出处:http://blog.csdn.net/oyangyufu/article/details/25841727

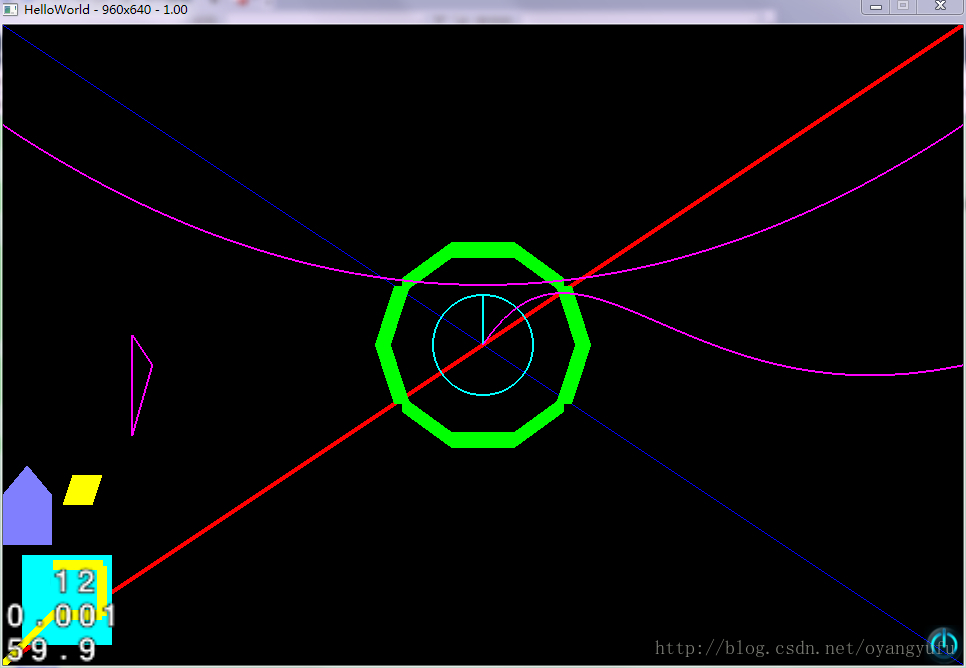

绘制图形例如以下:



程序代码:

须要又一次定义父类虚函数draw()

1、在HelloWorldScene.h头文件增加:

	virtual void draw();

2、定义实现:

void HelloWorld::draw()
{ //add your code.... CHECK_GL_ERROR_DEBUG();
CCSize size = CCDirector::sharedDirector()->getVisibleSize(); //线宽为1,蓝色线,不透明
//ccDrawLine參数1:绘制起点坐标, 參数2:终点坐标
glLineWidth( 1.0f );
ccDrawColor4B(0,0,255,0);
ccDrawLine(ccp(0, 640,), ccp(960, 0) ); CHECK_GL_ERROR_DEBUG(); //线宽为5,红色线,不透明
//ccDrawLine參数1:绘制起点坐标, 參数2:终点坐标
glLineWidth( 5.0f );
ccDrawColor4B(255,0,0,255);
ccDrawLine(ccp(0, 0,), ccp(960, 640) ); CHECK_GL_ERROR_DEBUG(); //设置OpenGL点的大小, 默认是正方形
//ccDrawLine參数:绘制位置
//ccPointSize(80);
//ccDrawColor4B(0,0,255,128);//设置颜色
//ccDrawPoint( ccp(size.width/2, size.height/2) ); CHECK_GL_ERROR_DEBUG(); // 画4个点的正方形
CCPoint points[] = { ccp(60,60), ccp(70,70), ccp(60,70), ccp(70,60) };//四个点位置
ccPointSize(80);
ccDrawColor4B(0,255,255,255);
ccDrawPoints( points, 4); CHECK_GL_ERROR_DEBUG(); //在屏中间画一个由10段组成的圆, 与圆中心不连线
//ccDrawCircle參数1:圆心位置。參数2:半径;參数3:角度;參数4:分段数。參数5:是否与圆中心连线
glLineWidth(16);//宽度
ccDrawColor4B(0, 255, 0, 255);//颜色
ccDrawCircle(ccp(size.width/2, size.height/2), 100, 0, 10, false); CHECK_GL_ERROR_DEBUG(); // 在屏中间画一个由50段组成的圆。与圆中心连线
glLineWidth(2);
ccDrawColor4B(0, 255, 255, 255);
ccDrawCircle( ccp(size.width/2, size.height/2), 50, CC_DEGREES_TO_RADIANS(90), 50, true); CHECK_GL_ERROR_DEBUG(); //画点数为5的多边形
//ccDrawPoly參数1:点数组;參数2:点数。參数3:图形是否闭合
ccDrawColor4B(255, 255, 0, 255);
glLineWidth(10);
CCPoint vertices[] = { ccp(0,0), ccp(50,50), ccp(100,50), ccp(100,100), ccp(50,100) };
ccDrawPoly( vertices, 5, false); CHECK_GL_ERROR_DEBUG(); // 画点数为5的闭合多边形, 并填充颜色
//ccDrawSolidPoly參数1:点数组。參数2:点数。參数3:填充颜色
glLineWidth(1);
CCPoint filledVertices[] = { ccp(0,120), ccp(50,120), ccp(50,170), ccp(25,200), ccp(0,170) };
ccDrawSolidPoly(filledVertices, 5, ccc4f(0.5f, 0.5f, 1, 1 ) ); // 画三角形
//ccDrawPoly參数1:点数组。參数2:点数;參数3:图形是否闭合
ccDrawColor4B(255, 0, 255, 255);
glLineWidth(2);
CCPoint vertices2[] = { ccp(130,230), ccp(130,330), ccp(150,300) };
ccDrawPoly( vertices2, 3, true); CHECK_GL_ERROR_DEBUG(); // 画塞尔曲线
//參数1:线起点位置;參数2:线中心点位置。參数3:线终点位置。參数4:线条段数
ccDrawQuadBezier(ccp(0, 640-100),ccp(size.width/2, size.height/2-100),ccp(960, 640-100), 90); CHECK_GL_ERROR_DEBUG(); //画有4个控制点的塞尔曲线
ccDrawCubicBezier(ccp(size.width/2, size.height/2), ccp(size.width/2+100, size.height/2+150), ccp(size.width/2+200, size.height/2-80),ccp(960, 300),100); CHECK_GL_ERROR_DEBUG(); //画黄色斜矩形
CCPoint vertices3[] = {ccp(60,160), ccp(70,190), ccp(100,190), ccp(90,160)};
ccDrawSolidPoly( vertices3, 4, ccc4f(1,1,0,1) ); // 完毕后重置一下绘制状态
glLineWidth(1);
ccDrawColor4B(255,255,255,0);
ccPointSize(1); CHECK_GL_ERROR_DEBUG(); }
