一、板卡概述

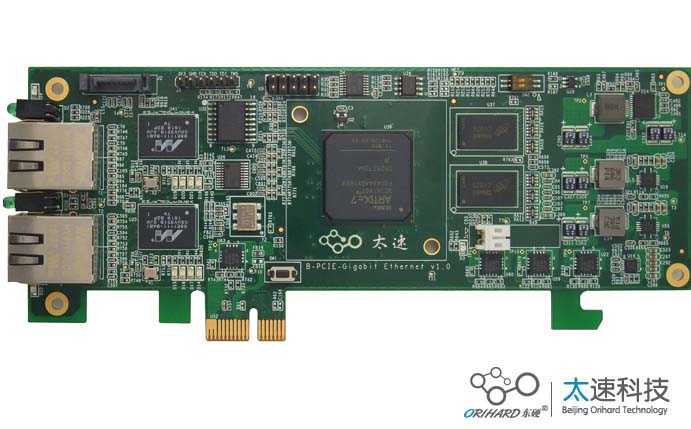

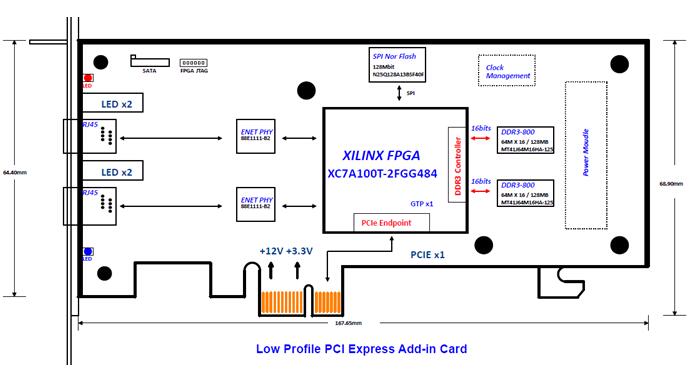

本板卡采用Xilinx公司的Artix7系列的XC7A100T-2FGG484 芯片作为主处理器。包含双路千兆电口网络，双组DDR，PCIeX1 V1.1接口，板卡设计满足工业级要求。

二、功能和技术指标：

板卡功能

参数内容

主处理器

XC7A100T-2FGG484I

板卡标准

PCI EXPRESS CARD SPECIFICATION, REV. 1.1

电气规范

标准PCIe半高卡，符合PCI Express 2.0 规范，支持PCIe x1模式

板载缓存

板载2组64M x 16bit的DDR3内存颗粒

加载Flash

板载16MB SPI Flash，用于FPGA程序加载

高速接口

两路千兆以太网接口，最大支持1000Mbps线速率

低速接口

8个LVTTL GPIO

板卡尺寸

板卡重量

（含散热片）

板卡供电

DC +12V，1A

板卡功耗

10W

工作温度

Industrial  -20℃到+65℃

三、接口测试软件:

板卡功能

参数内容

主处理器

XC7A100T-2FGG484

软件版本

ISE14.7

编程语言

Verilog

板卡接口测试程序

DDR测试、以太网测试、PCIe IO模式测试

板卡接口应用程序

PCIe V1.1 XDMA 测试FPGA程序，

Windows 7，Linux驱动程序

四、应用领域

     网络加速、隔离、加密卡
