JZ2440学习笔记之第一个裸机程序(Keil-MDK)

CPU：S3C2440, ARM920T, Internal 4KB RAM, Support boot from NAND flash, 128MB for each bank。

JZ2440：Memory接到Bank6，所以内存地址从0x3000,0000（128MBx6）开始。 Nand 256M 8bit，SDRAM 64M 32bit，Nor 2M 16bit。

Keil-MDK5已经不支持ARM9，需要安装额外的pack支持：http://www2.keil.com/mdk5/legacy/



参考：：s3c2440裸机开发环境的搭建  ：：基于KEIL4开发ARM9（S3C2440）的裸机程序

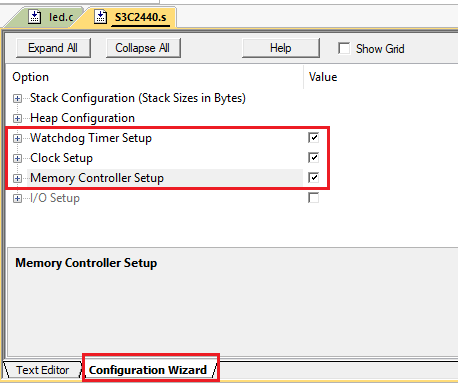

配置S3C2440.s，这是MDK自动生成的。主要是配置关闭Watchdog，配置MEM，CLK。GPIO的设置我们放到C code里面实现：

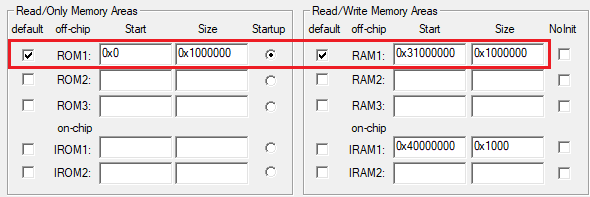

设置地址如下：

设置生成文件：

/*
 * Leds.c
 * Light leds in turn.
 */

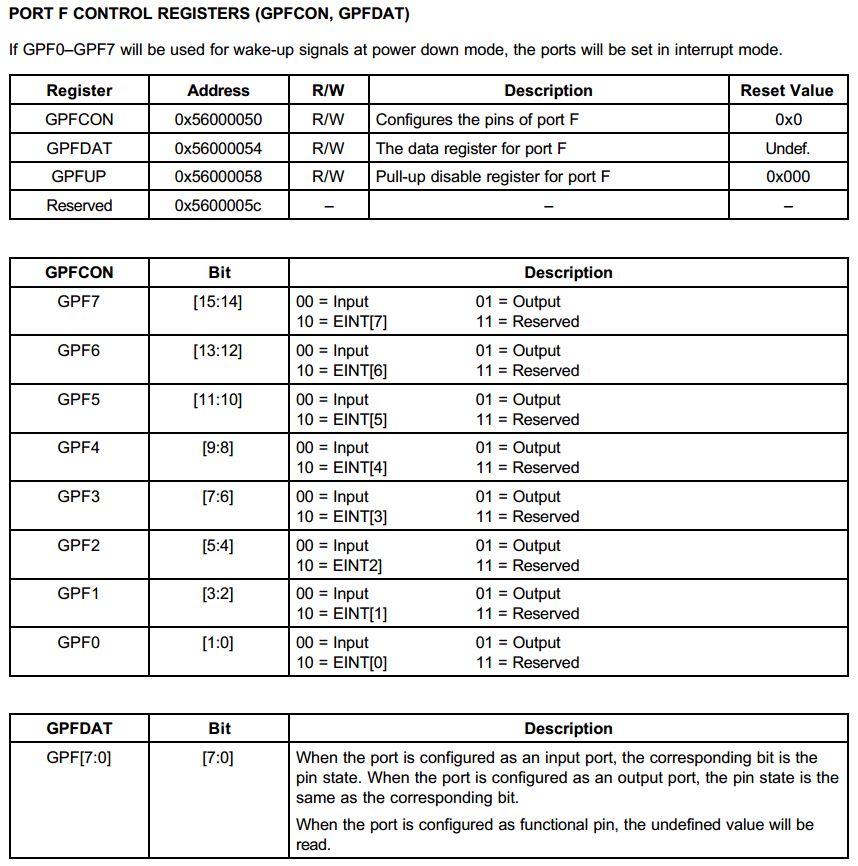

 // S3C2440 registers define
#define    GPFCON        (*(volatile unsigned long *)0x56000050)
#define    GPFDAT        (*(volatile unsigned long *)0x56000054)
// Set GPF4/5/6 as output.
#define    GPF4_out    (1<<(4*2))
#define    GPF5_out    (1<<(5*2))
#define    GPF6_out    (1<<(6*2))

// Delay
void Delay(volatile unsigned long delay)
{  ; delay--);  }

int main(void)
{
    // Set GPF4/5/6 as output.
    GPFCON = GPF4_out|GPF5_out|GPF6_out;

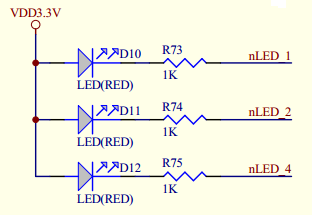

    // Pull down will light led, so pull up here.
    GPFDAT = 0xFF;
    ){
        Delay();
        GPFDAT = 0xEF;         // 1110,1111
        Delay();
        GPFDAT = 0xDF;         // 1101,1111
        Delay();
        GPFDAT = 0xBF;         // 1011,1111
    }
    ;
}

通过oflash.exe（安装OpenOCD之后位于bin目录）烧写bin文件到nand flash的地址0位置：https://blog.csdn.net/thisway_diy/article/details/52808038

纯ARM汇编程序点亮LED的程序（所有行都要TAB缩进）：

     AREA    RESET, CODE, READONLY
     ARM
     LDR     R0,=0x56000050      ; GPFCON
     MOV     R1,#0x00000100      ; bit[9:8]=01, set GPF4 output
     STR     R1,[R0]             ;
     LDR     R0,=0x56000054      ; GPFDAT                               ;
     MOV     R1,#0x00000000      ; pull down GPF
     STR     R1,[R0]             ;
