1. OTG接口与转换器

   OTG是"On The Go"的英文缩写，字面上可以理解为“安上即可用”。

   USB传输是Host-Device的主从结构，一切USB传输都有Host发起：比如：

• 在开发板上插入U盘，这时开发板作为USB Host；
• 但开发板插在PC上，开发板却作为USB Device；
• 开发板既要能作为USB Host、也要能作为USB Device两种角色，

  就要使用OTG插口：

  它根据硬件电路自动识别自己的角色, 切换为USB Host或USB Deivce。

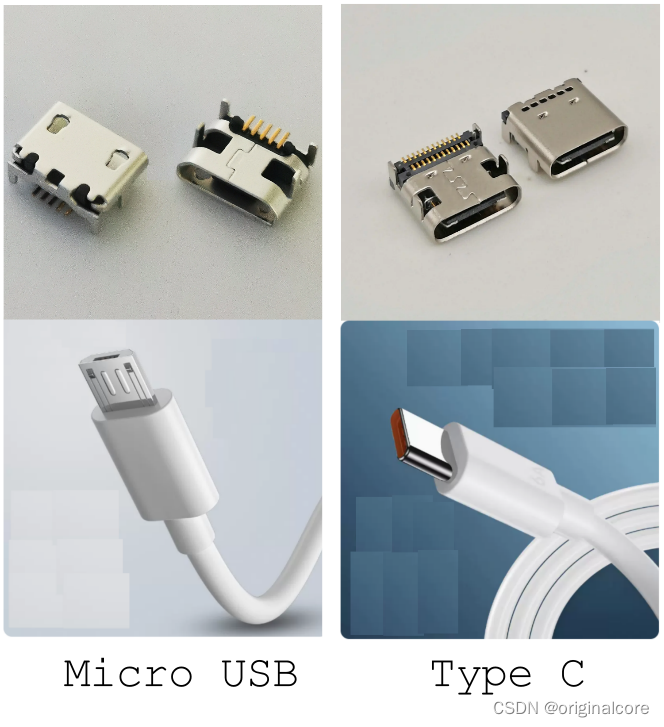

OTG插口有多种形态，常用的有Micro USB、Type C，如下：

1.1 Micro USB

对于Micro USB插座，它有5条引脚：

引脚作用如下表所示：

引脚名	作用
VBUS	作为Host时，对外供电; 作为Device时，接收外部输入的电源
DM	数据信号
DP	数据信号
ID	Host/Device角色切换引脚, 拉低电位为Host, 拉高电位作Device(默认值)
GND	地线

• 开发板作为USB Device时跟PC上的USB相连:

  PC的USB接口只有VBUS、DM、DP、GND，

  所以开发板的ID引脚跟PC的USB口并无连接，ID引脚被板子上的上拉电阻拉高。

• 开发板作为USB Host时，需要接入一个"OTG转换器"，如下图黑色的转换器：



  此时电路连接如下图：
