讨论模块结构信息的来源及使用方式。





​​



1. diplomacy



diplomacy：外交，谈判的意思。主要用于模块之间的协商参数。

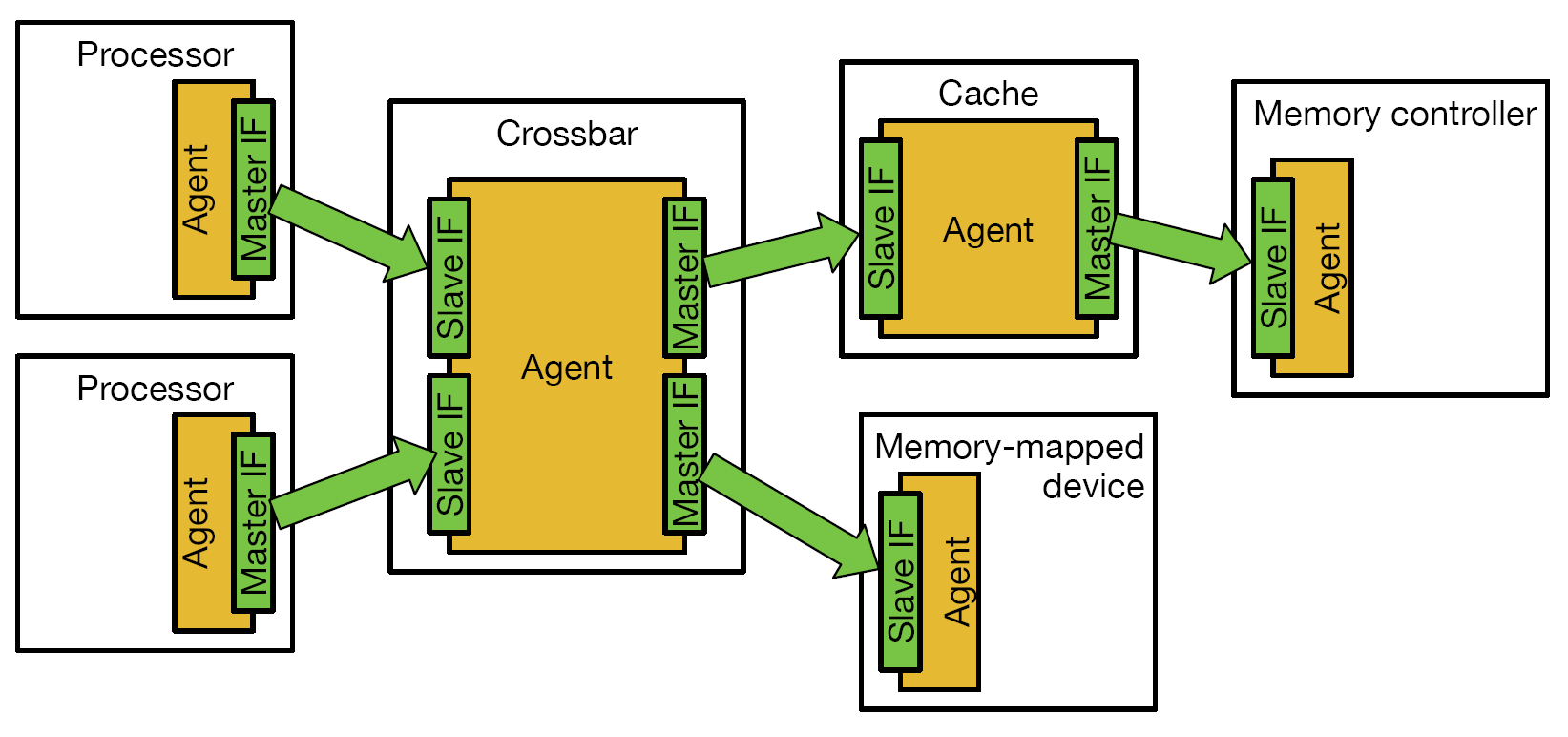

基本思想是首先把模块结构（module hierarchy）抽象为DAG：

a. 把模块抽象为点（Node），把模块之间的连接抽象为边（Edge）;

b. 边是有方向的，上游节点为SourceNode，下游节点为SinkNode；

c. Node和Edge组成有向无环图（DAG）;



然后根据图的结构，确定部分所需的参数。



因为图就是最终要构建的模块结构，所以全部参数都已经体现在图中，而无需单独维护参数，只需要从图中提取出所需要的参数即可。



2. 模块结构信息



电路模块结构的信息，首先来自于设计者（designer）。



设计者根据模块结构信息，构建出最终的电路模块结构。



从模块结构信息到最终电路结构有几种方式呢？





3. 最传统的方法



最传统的方法是，结构信息始终存在于设计者的心中。设计者根据心中的结构信息，直接构建出具体的模块，然后连接到一起，组成模块结构；





4. 目前流行的做法



目前流行的做法是，把部分结构信息作为parameter或macro提取出来，在模块实现中使用。这样只需要修改parameter的值，而不需要修改模块的实现；



这里有两种情况，一是参数作为模块中的参数使用，用于模块的实现；二是参数决定了模块的个数，用于模块的生成（generate）过程。





5. diplomacy的做法（初步理解）



设计者根据心中的结构信息，构建出模块结构，然后从结构中提取出所需要的参数信息。比如bus上挂了2个模块，那么仲裁所需要的比特数就是2；挂了3个就是3。



这种方法有哪些优点呢？



决定所生成模块个数的参数可以省掉吗？不能，但是要使用DRY（Don't Repeat Yourself）模式，限制参数只在一个集中的地方出现。



可以省掉一部分参数，降低耦合。比如bus不需要知道其上所挂的模块的个数信息。



相较于静态的参数集合直接决定模块结构，这里可以根据模块结构信息，动态的调整上下级节点所使用的参数。参数可以向上游（upward）和下游（downward）进行传播（propagate）。





6. 总结



综合这几种方式，相对比较好的方法是：

a. 只集中维护一份参数；

b. 这份参数中包含的是每个独立模块的参数，没有模块之间如何耦合的参数；

c. 根据模块结构，获取模块之间如何耦合的信息；

d. 进行部分参数优化（可省略）；

e. 生成最终模块结构；
