Altium Designer 开始一个项目

通常一个嵌入式开发都需要一个开发板，这就涉及到原理图设计和PCB设计等流程。目前比较主流的设计软件当属Altium Designer了，于是便向写一个关于这方面的专题，也好总结一下，省得以后忘记。

Altium Designer软件的安装十分简单，网上一大堆的下载、安装和破解的资料，这里就不累述了。作为这一系列教程的第一篇，首先介绍一下Altium Designer的主项目组成。

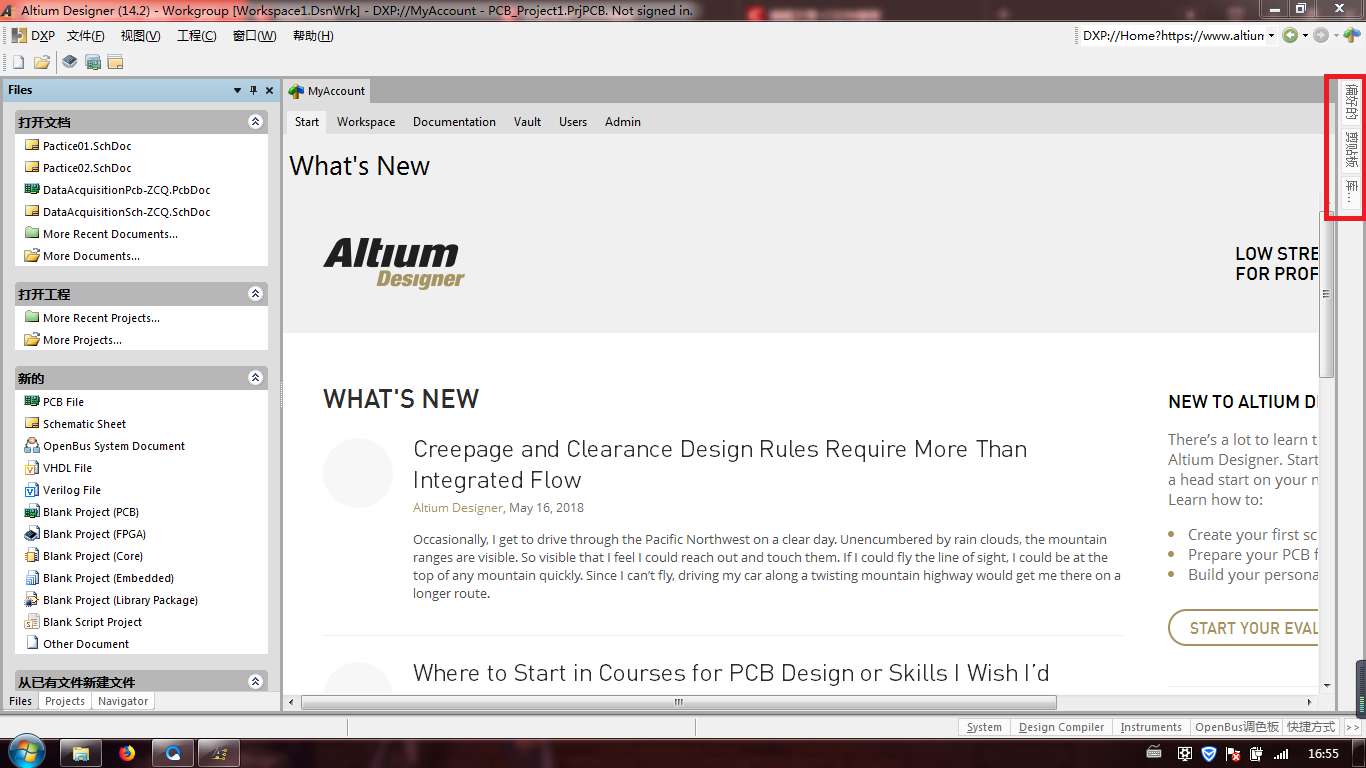

Altium Designer主界面

Altium Designer的主界面，主要组成部分有：顶端的菜单栏、工具栏，左侧的项目窗口，中间的工作窗口（默认显示的是Altium Designer的主页），右侧的三个折叠窗口偏好的、剪贴板、库，其中库是我们在进行原理图即PCB设计经常要用到的。

新建一个项目

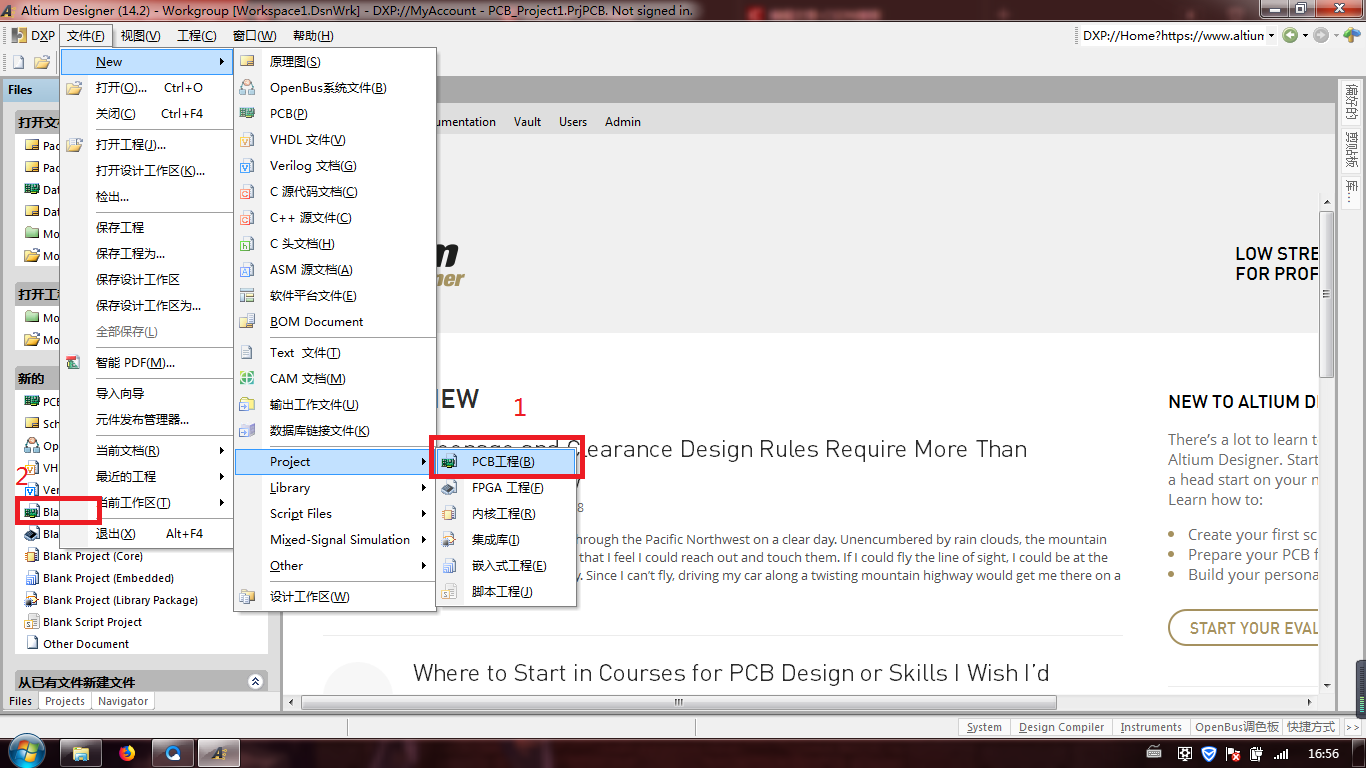

新建一个项目一般常用的有两种方式，分别是图中标注的两个地方。此时就新建好了一个项目，但是此时项目是空的，我们先向项目中添加一个原理图文件：在PCB_Project1.prj处，右键->选择给工程添加新的->Schematic，右键->选择给工程添加新的->Pcb。

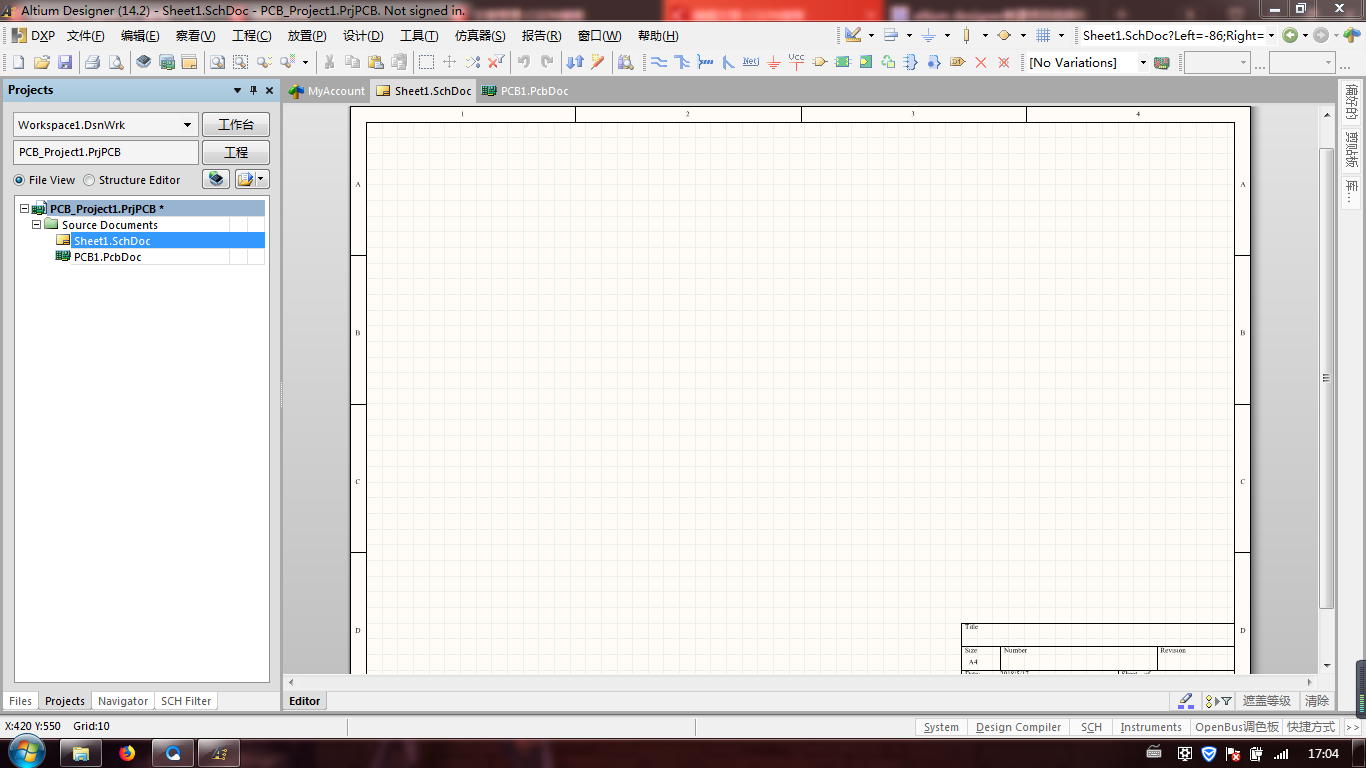

这样就给我们的项目添加了一个空的原理图和一个空的PCB图，原理图和PCB图的绘制在后面的文章中会详细介绍。

当然了，通过同样的方法，还可以向项目中添加很多其他文件，比如BOM文件、Schematic library文件、PCBlibrary文件等等文件，它们之间的区别是：

BOM（Bill of Materials）是指元器件清单，我们设计的PCB图中有很多元器件，如电容、电阻、电感等，BOM文件就列出了我们所有用到的元器件的类型以及相关信息（阻值、容值、封装类型），BOM文件一般是在我们设计结束后自动生成的，不需要我们新建；
Schematic library文件：顾名思义，就是原理图库文件，我们用到的一些元器件可能在默认的原理图库中没有相对应的元件图，需要我们自己设计，这时就要新建一个Schematic library文件；
PCB library文件：PCB库文件，也叫封装文件，我们用到的些元器件可能在默认的PCB库中没有相对应的元件封装，也需要我们自己设计，这时就要新建一个PCB library文件。

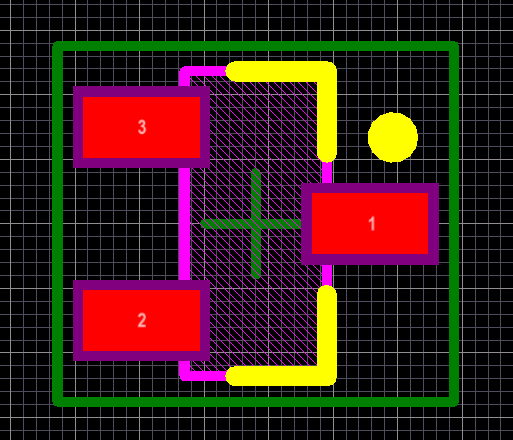

封装是什么？封装就是指一个实际的元器件在PCB板上的表现，一般由焊盘、轮廓线、标识符等等部分，比如这就是一个三极管的封装：

Altium Designer的设计过程

在利用Altium Designer开板时，一般大多数时间都花在原理图和PCB设计之上。

原理图中的元件来自原理图库文件，PCB文件中的PCB封装图一般由原理图文件导入，原理图库文件中的每个元件符号都在PCB库文件中对应着一个封装图形。根据这种对应关系，当从原理图文件中将原理图导入到PCB文件中时，Altium Designer根据原理图中的连接方式用每个元件符号对应的PCB封装图代替元件符号到PCB文件中，供开板者进行布局和布线。

根据需求板子功能；
根据功能设计原理图（难点，核心。若没有元件符号没有在原理图库中时还需要自己绘制）；
将所设计原理图导入PCB文件中，进行元件布局、布线（关键。必要时也可在PCB中直接添加原理图中未涉及完的元件）；
确定无误后，导出加工需要的GERBER文件。
