RS485串口服务器

RS485串口服务器ZLAN5143I的一款专门为抗雷击、抗电磁干扰、抵抗恶劣环境要求而设计的一款高可靠性、高性能串口服务器/Modbus网关产品，是串口服务器的旗舰级产品。可以应用于隧道监控、风力发电、野外地质灾害监控等需要抗干扰、抗雷击的工业应用场合。

ZLAN5143I具有良好的接口隔离特性。其RS485/RS422不仅具有正负15KV的抗静电干扰，而且具有2500V的接口隔离，即在RS485线和外壳之间加2500V交流电压，漏电到ZLAN5143I内部电流小于5mA。 针对某些通过电源雷击烧毁串口服务器的问题，ZLAN5143I对电源进行了隔离设计，采用了3000V隔离电源，即在输入电源线和外壳上加3000V交流电，漏电到ZLAN5143I内部电流小于5mA。隔离经过严格测试。提供外壳接地端子，可以将雷击电流释放到大地，保护产品。

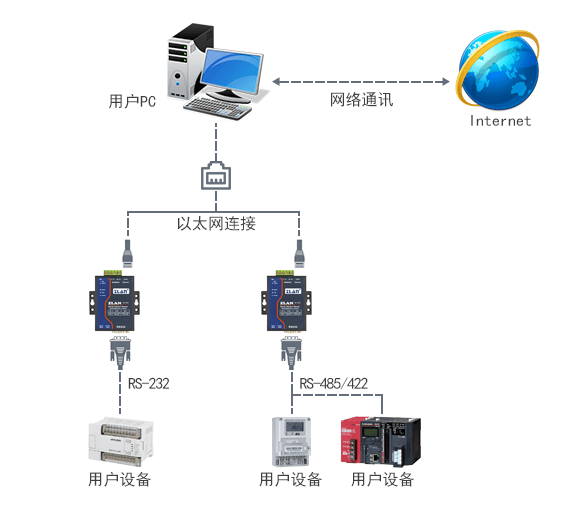

ZLAN5143I的RS485具有驱动256个负载的能力，和驱动32个负载的产品相比，可以实现更多设备数据监控能力，节约了成本。ZLAN5143I具有RS232/485/422三种接口形式。输入电压可以提供DC Q2.1插孔或接线端子方式，输入电压为18～36V（也可以定制12V产品）。可配备导轨安装配件。

ZLAN5143I不仅具有TCP到RS232/485/422的数据透传功能，同时具有存储型Modbus网关的功能。其中的存储型是指，5143I可以自动采集Modbus RTU设备的数据并存储起来，网口端采集数据直接从5143I内部读取，大大加快了网口端数据的采集速度。





l 硬件特点

l 接口隔离：电源可达到3KV隔离电压；RS485/422达到2.5KV隔离电压；±15KV ESD保护功能；大于25KV/us高共模瞬态抑制能力。网口2KV级浪涌保护。

l RS485/422具有256个负载能力。

l 具有RS232/485/422三种接口形式。R422需要内部跳线定制。

l 支持18～24V电源，接口为DC Q2.1插孔和接线端子方式接线。可定制12V电源输入产品。

l 丰富的面板指示灯方便调试：在连接方面，不仅有指示网线有无连接好的100M_LINK灯，也有指示TCP连接建立的LINK灯；数据指示灯方面有“串口到网口”、“网口到串口”独立的指示灯。方便现场调试。

l 软件特点

l 支持TCP服务端、TCP客户端，UDP模式，UDP组播。作为TCP客户端可同时支持TCP服务器端功能。作为TCP服务器支持30个TCP连接，作为TCP客户端支持7个目的IP。

l 波特率支持1200～115200bps，数据位支持5～9位，校验位可以为None、奇校验、偶校验、Mark、Space五种方式，支持CTS/RTS硬件流控。如需支持460800bps则请选择ZLAN5142I。

l 支持设备连接上发送MAC地址功能，方便云端管理设备。

l 提供计算机端搜索、配置设备的二次开发包DLL开发库。

l 支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址

l 支持云端远程搜索设备、配置设备参数、设备程序升级。

l 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。

l 高级软件功能

l 支持Modbus网关功能，支持Modbus RTU转Modbus TCP。可以支持存储型的Modbus，可以自动采集设备数据，并存储起来；也支持非存储模式的Modbus网关。

l 支持多主机功能：在一问一答的查询方式下，支持网口端允许有多台计算机同时访问同一个串口设备。

l 支持自定义心跳包和注册包功能：可以方便和云端进行通信和设备识别。

l 支持TCP建立连接需要密码验证的功能，保证连接安全性。

l 支持“转码”功能，可以实现对特定设备的协议的翻译工作，让不同的设备对接统一的软件平台。

支持http方式的数据提交和下发功能，云端可以直接使用http的GET指令和设备的串口数据进行交互。
