第5讲、Transformer 编码器（Encoder）处理过程详解

Transformer 编码器（Encoder）处理过程详解

Transformer Encoder 是一个由 N 层（一般为 6 层）堆叠而成的模块结构。每一层的本质是两个核心子模块：

1. 多头自注意力（Multi-Head Self-Attention）
2. 前馈神经网络（Feed Forward Network）

每个子模块都通过：

• 残差连接（Residual Connection）
• 层归一化（LayerNorm）

  进行包裹与标准化，保持训练稳定性。

---

总体流程图解（以一层为例）

嵌入输入
   │
+───> 位置编码（Position Encoding）
   │
   ▼
输入表示（X） → ┐
                 │
        多头自注意力（Self-Attention）
                 │
     + Residual + LayerNorm（第一步）
                 ▼
      前馈神经网络（Feed Forward）
                 │
     + Residual + LayerNorm（第二步）
                 ▼
           输出 H1（传入下一层）

---

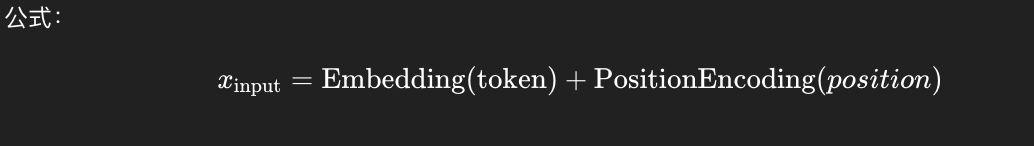

输入嵌入层（Input Embedding + Position Encoding）

• 每个输入 token 首先通过词向量矩阵映射为一个固定维度向量（如 512维）。
• 然后加上 位置编码（固定正余弦或可学习向量），使模型具备位置信息。

---

第一子模块：多头自注意力 Multi-Head Self-Attention

自注意力（Self-Attention）核心思想：

每个词在计算时都可以关注句中其他所有词，捕捉到全局语义信息。

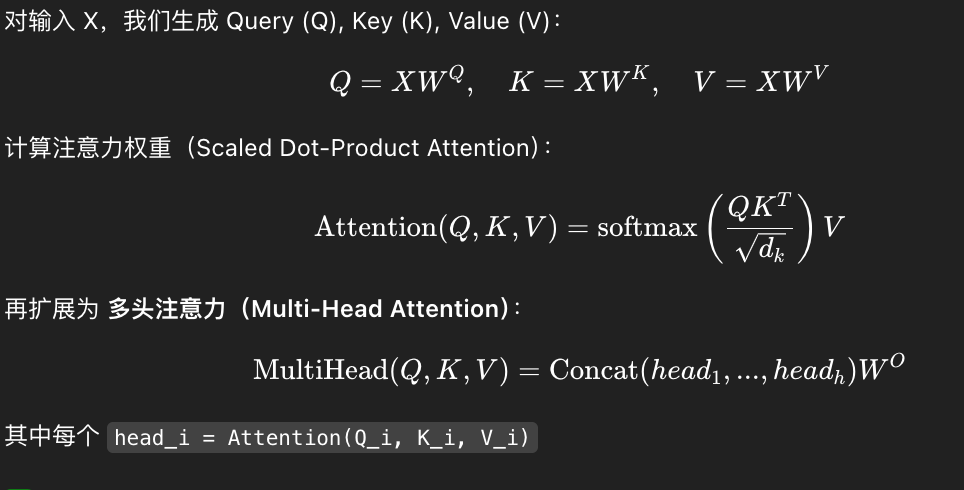

计算过程：

作用：

• 让每个词语动态地感知上下文语义
• 多头机制让模型从多个表示子空间学习依赖关系

---

残差连接 + LayerNorm（第一次）

自注意力输出后，加入输入值（残差连接），再做归一化：

目的：

• 防止训练过程中的梯度消失
• 保持信息流动稳定
• LayerNorm 保证激活值分布统一，提升收敛速度

---

第二子模块：前馈神经网络 Feed Forward

结构：

每个位置上的 token 单独经过一个两层的全连接网络（MLP）：

虽然是点对点操作，但提供了非线性特征转换能力。

特点：

• 输入维度保持不变（如 512 → 2048 → 512）
• 提升模型表达能力与抽象能力

---

残差连接 + LayerNorm（第二次）

对 FFN 输出再做一次残差与归一化：

---

多层堆叠（Layer Stacking）

Encoder 模块通常堆叠 6 层（或更多），形成深度网络：

Input → EncoderLayer × N → Encoder Output

每层都重复上述两步：自注意力 → FFN，逐层提炼抽象特征。

---

最终输出

Encoder 最终输出是一个张量：

• 形状为 [batch_size, seq_len, d_model]
• 每个 token 都被映射为一个"上下文增强"的向量表示

这个输出将供 Decoder 或下游任务使用（如分类、问答、生成等）。

---

小结：每一层 Encoder 的设计哲学

组件	作用
Position Encoding	弥补无序缺陷，提供位置信息
Self-Attention	捕捉词与词之间全局依赖
Feed Forward	增强模型非线性表达能力
Residual Connection	保持信息路径，减缓梯度消失
LayerNorm	保证数值稳定，加快训练

Encoder 是一个结构精巧的"信息提炼器"，将原始嵌入压缩为包含上下文的丰富表示，是 Transformer 模型成功的根本所在。

---

‍ PyTorch 代码实现与详细讲解

下面以 PyTorch 为例，逐步实现 Transformer 编码器的各个核心模块，并结合代码详细说明其原理与设计。

1. 输入嵌入与位置编码

import torch
import torch.nn as nn

class PositionalEncoding(nn.Module):
    def __init__(self, d_model, max_len=5000):
        super().__init__()
        pe = torch.zeros(max_len, d_model)
        position = torch.arange(0, max_len).unsqueeze(1)
        div_term = torch.exp(torch.arange(0, d_model, 2) * (-torch.log(torch.tensor(10000.0)) / d_model))
        pe[:, 0::2] = torch.sin(position * div_term)
        pe[:, 1::2] = torch.cos(position * div_term)
        pe = pe.unsqueeze(0)  # [1, max_len, d_model]
        self.register_buffer('pe', pe)

    def forward(self, x):
        # x: [batch_size, seq_len, d_model]
        x = x + self.pe[:, :x.size(1)]
        return x

class InputEmbedding(nn.Module):
    def __init__(self, vocab_size, d_model):
        super().__init__()
        self.embedding = nn.Embedding(vocab_size, d_model)
        self.pos_encoding = PositionalEncoding(d_model)

    def forward(self, x):
        x = self.embedding(x)  # [batch, seq_len, d_model]
        x = self.pos_encoding(x)
        return x

讲解：

• InputEmbedding 将 token id 映射为向量，并加上位置编码，补充序列顺序信息。
• PositionalEncoding 用正余弦函数实现，保证不同位置有唯一编码。

---

2. 多头自注意力机制

class MultiHeadSelfAttention(nn.Module):
    def __init__(self, d_model, num_heads):
        super().__init__()
        assert d_model % num_heads == 0
        self.d_k = d_model // num_heads
        self.num_heads = num_heads
        self.qkv_linear = nn.Linear(d_model, d_model * 3)
        self.out_linear = nn.Linear(d_model, d_model)

    def forward(self, x, mask=None):
        batch_size, seq_len, d_model = x.size()
        qkv = self.qkv_linear(x)  # [batch, seq_len, 3*d_model]
        qkv = qkv.reshape(batch_size, seq_len, 3, self.num_heads, self.d_k)
        qkv = qkv.permute(2, 0, 3, 1, 4)  # [3, batch, heads, seq_len, d_k]
        q, k, v = qkv[0], qkv[1], qkv[2]

        scores = torch.matmul(q, k.transpose(-2, -1)) / self.d_k ** 0.5  # [batch, heads, seq_len, seq_len]
        if mask is not None:
            scores = scores.masked_fill(mask == 0, float('-inf'))
        attn = torch.softmax(scores, dim=-1)
        context = torch.matmul(attn, v)  # [batch, heads, seq_len, d_k]
        context = context.transpose(1, 2).reshape(batch_size, seq_len, d_model)
        out = self.out_linear(context)
        return out

讲解：

• Q、K、V 通过线性变换获得，分多头并行计算注意力。
• 每个头可关注不同子空间的依赖，最后拼接。
• mask 用于屏蔽无效位置（如 padding）。

---

3. 前馈神经网络

class FeedForward(nn.Module):
    def __init__(self, d_model, d_ff):
        super().__init__()
        self.linear1 = nn.Linear(d_model, d_ff)
        self.relu = nn.ReLU()
        self.linear2 = nn.Linear(d_ff, d_model)

    def forward(self, x):
        return self.linear2(self.relu(self.linear1(x)))

讲解：

• 两层全连接+ReLU，提升非线性表达能力。
• 逐位置独立处理，不引入序列间交互。

---

4. 残差连接与 LayerNorm

class EncoderLayer(nn.Module):
    def __init__(self, d_model, num_heads, d_ff):
        super().__init__()
        self.self_attn = MultiHeadSelfAttention(d_model, num_heads)
        self.norm1 = nn.LayerNorm(d_model)
        self.ffn = FeedForward(d_model, d_ff)
        self.norm2 = nn.LayerNorm(d_model)

    def forward(self, x, mask=None):
        # Self-Attention + Residual + Norm
        attn_out = self.self_attn(x, mask)
        x = self.norm1(x + attn_out)
        # FFN + Residual + Norm
        ffn_out = self.ffn(x)
        x = self.norm2(x + ffn_out)
        return x

讲解：

• 每个子模块后都加残差和 LayerNorm，保证梯度流动和数值稳定。
• 先自注意力，再前馈网络。

---

5. 编码器整体结构

class TransformerEncoder(nn.Module):
    def __init__(self, vocab_size, d_model, num_heads, d_ff, num_layers):
        super().__init__()
        self.embedding = InputEmbedding(vocab_size, d_model)
        self.layers = nn.ModuleList([
            EncoderLayer(d_model, num_heads, d_ff) for _ in range(num_layers)
        ])

    def forward(self, x, mask=None):
        x = self.embedding(x)
        for layer in self.layers:
            x = layer(x, mask)
        return x  # [batch, seq_len, d_model]

讲解：

• 多层 EncoderLayer 堆叠，每层提炼更高层次特征。
• 输出为每个 token 的上下文增强表示。

---

总结

• 输入嵌入+位置编码：为每个 token 提供唯一、可区分的向量表示。
• 多头自注意力：全局建模 token 间依赖，多头提升表达力。
• 前馈网络：增强非线性特征转换。
• 残差+LayerNorm：稳定训练，防止梯度消失。
• 多层堆叠：逐层抽象，获得丰富的上下文表示。

---

‍ Streamlit Transformer Encoder 可视化案例（PyTorch版）

完整案例代码

import streamlit as st
import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt

# 1. 输入嵌入与位置编码
st.header("1. 输入嵌入与位置编码")
st.markdown("""
**要做的事情**：将输入的token序列映射为向量，并加上位置编码。
**作用**：让模型既能理解词语含义，又能感知顺序信息。
""")

class PositionalEncoding(nn.Module):
    def __init__(self, d_model, max_len=50):
        super().__init__()
        pe = torch.zeros(max_len, d_model)
        position = torch.arange(0, max_len).unsqueeze(1)
        div_term = torch.exp(torch.arange(0, d_model, 2) * (-np.log(10000.0) / d_model))
        pe[:, 0::2] = torch.sin(position * div_term)
        pe[:, 1::2] = torch.cos(position * div_term)
        self.pe = pe.unsqueeze(0)  # [1, max_len, d_model]

    def forward(self, x):
        return x + self.pe[:, :x.size(1)]

vocab_size, d_model, seq_len = 20, 8, 10
embedding = nn.Embedding(vocab_size, d_model)
pos_encoding = PositionalEncoding(d_model, max_len=seq_len)

tokens = torch.randint(0, vocab_size, (1, seq_len))
embed = embedding(tokens)
embed_pos = pos_encoding(embed)

fig, ax = plt.subplots(1, 2, figsize=(10, 3))
ax[0].imshow(embed[0].detach().numpy(), aspect='auto')
ax[0].set_title("Token Embedding")
ax[1].imshow(embed_pos[0].detach().numpy(), aspect='auto')
ax[1].set_title("Embedding + PositionalEncoding")
st.pyplot(fig)

# 2. 多头自注意力
st.header("2. 多头自注意力机制")
st.markdown("""
**要做的事情**：让每个token关注序列中其它token，捕捉全局依赖。
**作用**：模型能理解上下文关系，提升表达能力。
""")

class MultiHeadSelfAttention(nn.Module):
    def __init__(self, d_model, num_heads):
        super().__init__()
        assert d_model % num_heads == 0
        self.d_k = d_model // num_heads
        self.num_heads = num_heads
        self.qkv_linear = nn.Linear(d_model, d_model * 3)
        self.out_linear = nn.Linear(d_model, d_model)

    def forward(self, x):
        batch_size, seq_len, d_model = x.size()
        qkv = self.qkv_linear(x)
        qkv = qkv.reshape(batch_size, seq_len, 3, self.num_heads, self.d_k)
        qkv = qkv.permute(2, 0, 3, 1, 4)
        q, k, v = qkv[0], qkv[1], qkv[2]
        scores = torch.matmul(q, k.transpose(-2, -1)) / np.sqrt(self.d_k)
        attn = torch.softmax(scores, dim=-1)
        context = torch.matmul(attn, v)
        context = context.transpose(1, 2).reshape(batch_size, seq_len, d_model)
        out = self.out_linear(context)
        return out, attn

mhsa = MultiHeadSelfAttention(d_model, num_heads=2)
attn_out, attn_weights = mhsa(embed_pos)

fig, ax = plt.subplots(1, 2, figsize=(10, 3))
ax[0].imshow(attn_out[0].detach().numpy(), aspect='auto')
ax[0].set_title("Self-Attention Output")
ax[1].imshow(attn_weights[0][0].detach().numpy(), aspect='auto')
ax[1].set_title("Attention Weights (Head 1)")
st.pyplot(fig)

# 3. 前馈神经网络

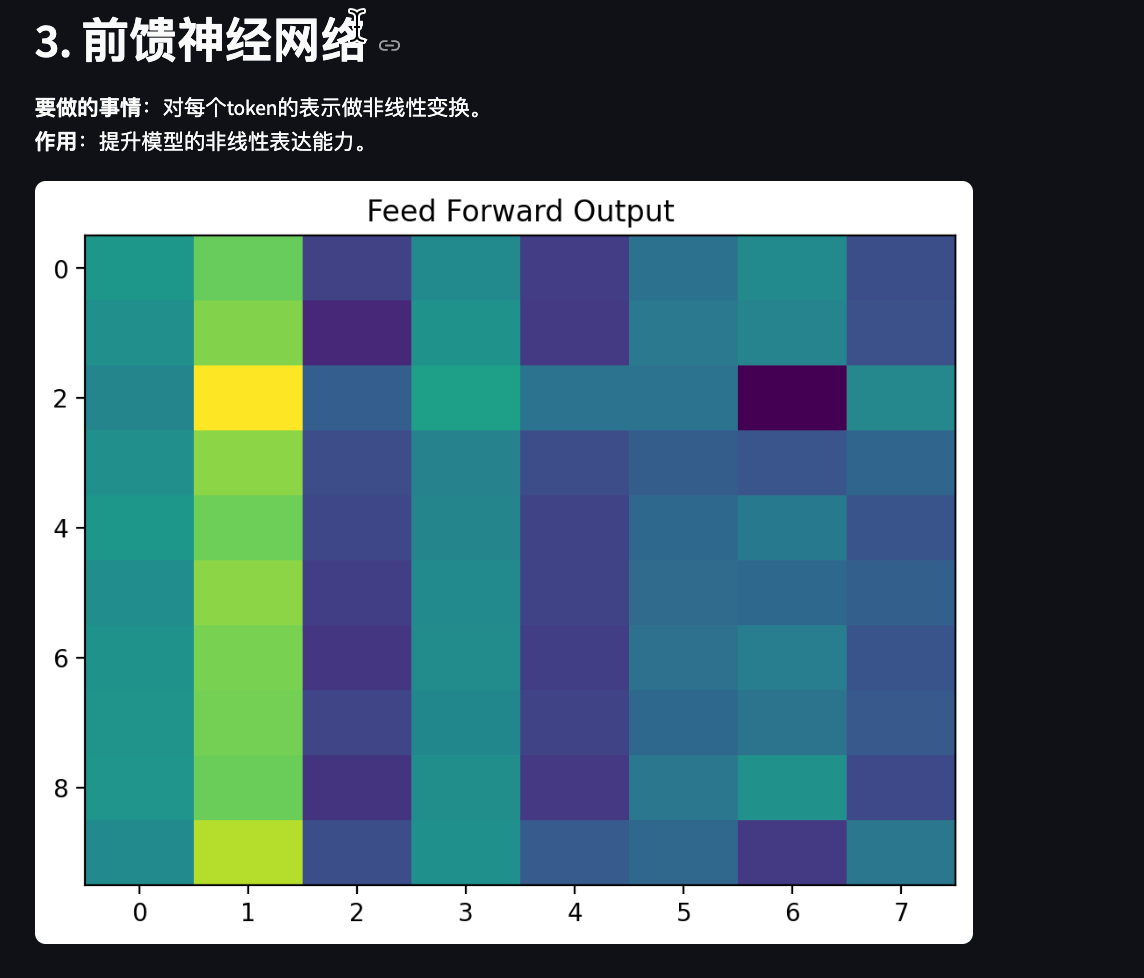

st.header("3. 前馈神经网络")
st.markdown("""
**要做的事情**：对每个token的表示做非线性变换。
**作用**：提升模型的非线性表达能力。
""")

class FeedForward(nn.Module):
    def __init__(self, d_model, d_ff):
        super().__init__()
        self.linear1 = nn.Linear(d_model, d_ff)
        self.relu = nn.ReLU()
        self.linear2 = nn.Linear(d_ff, d_model)

    def forward(self, x):
        return self.linear2(self.relu(self.linear1(x)))

ffn = FeedForward(d_model, d_ff=16)
ffn_out = ffn(attn_out)

fig, ax = plt.subplots()
ax.imshow(ffn_out[0].detach().numpy(), aspect='auto')
ax.set_title("Feed Forward Output")
st.pyplot(fig)

# 4. 残差连接与LayerNorm
st.header("4. 残差连接与LayerNorm")
st.markdown("""
**要做的事情**：每个子模块后加残差和归一化。
**作用**：防止梯度消失，提升训练稳定性。
""")

layernorm = nn.LayerNorm(d_model)
residual_out = layernorm(embed_pos + attn_out)

fig, ax = plt.subplots()
ax.imshow(residual_out[0].detach().numpy(), aspect='auto')
ax.set_title("Residual + LayerNorm Output")
st.pyplot(fig)

# 5. 多层堆叠
st.header("5. 多层堆叠")
st.markdown("""
**要做的事情**：重复上述结构，逐层提炼特征。
**作用**：获得更丰富的上下文表示。
""")
st.markdown("（此处可用多层循环堆叠，原理同上，略）")
st.success("案例演示完毕！你可以修改参数、输入等，观察每一步的可视化效果。")
