StarRocks 物化视图创建与刷新全流程解析

最近在为 StarRocks 的物化视图增加多表达式支持的能力，于是便把物化视图（MV）的创建刷新流程完成的捋了一遍。

之前也写过一篇：StarRocks 物化视图刷新流程和原理，主要分析了刷新的流程，以及刷新的条件。

这次从头开始，从 MV 的创建开始来看看 StarRocks 是如何管理物化视图的。

创建物化视图

CREATE
MATERIALIZED VIEW mv_test99
REFRESH ASYNC EVERY(INTERVAL 60 MINUTE)
PARTITION BY p_time
PROPERTIES (
"partition_refresh_number" = "1"
)
AS
select date_trunc("day", a.datekey) as p_time, sum(a.v1) as value
from par_tbl1 a
group by p_time, a.item_id

创建物化视图的时候首先会进入这个函数：com.starrocks.sql.analyzer.MaterializedViewAnalyzer.MaterializedViewAnalyzerVisitor#visitCreateMaterializedViewStatement

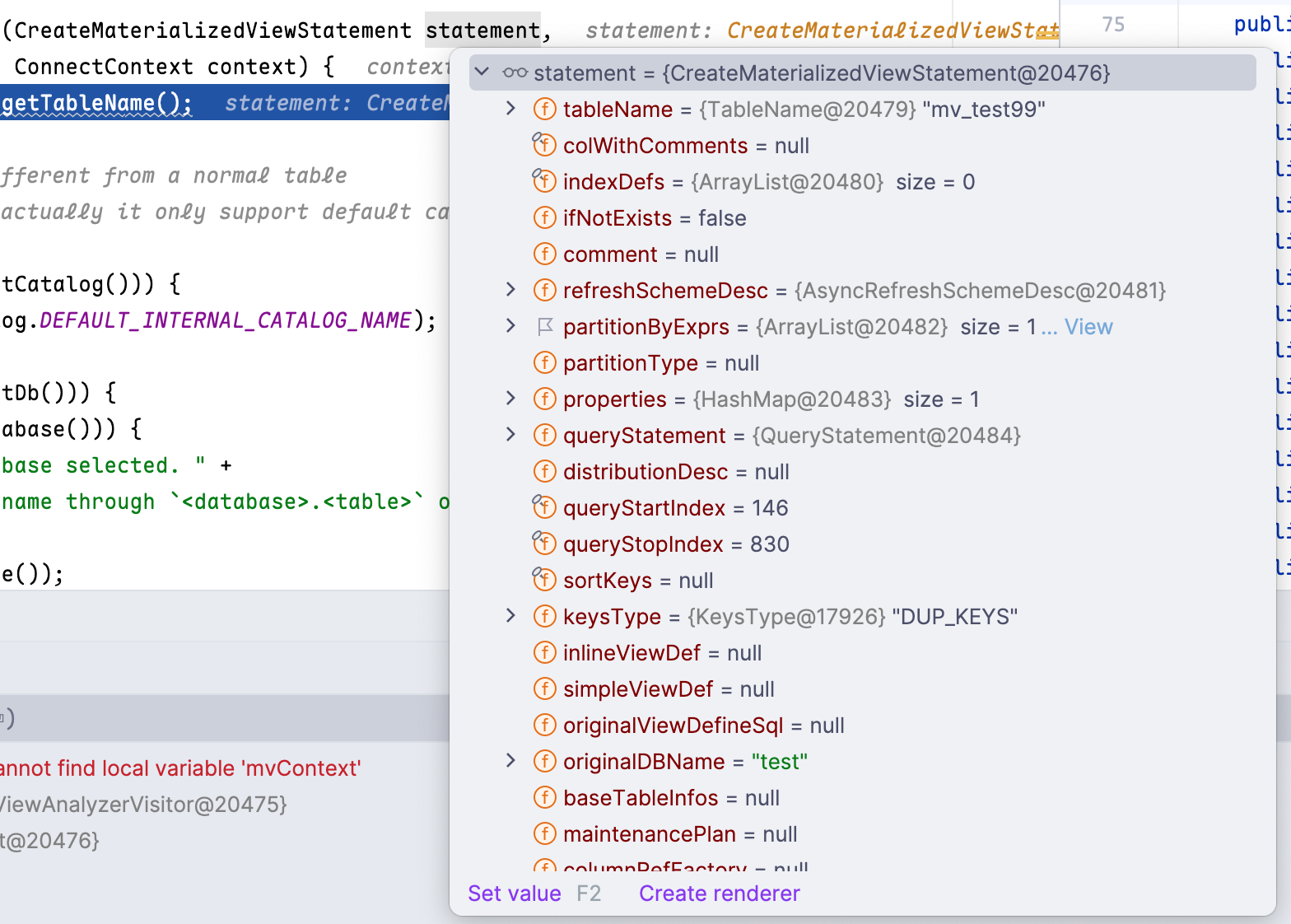

其实就是将我们的创建语句结构化为一个 CreateMaterializedViewStatement 对象，这个过程是使用 ANTLR 实现的。

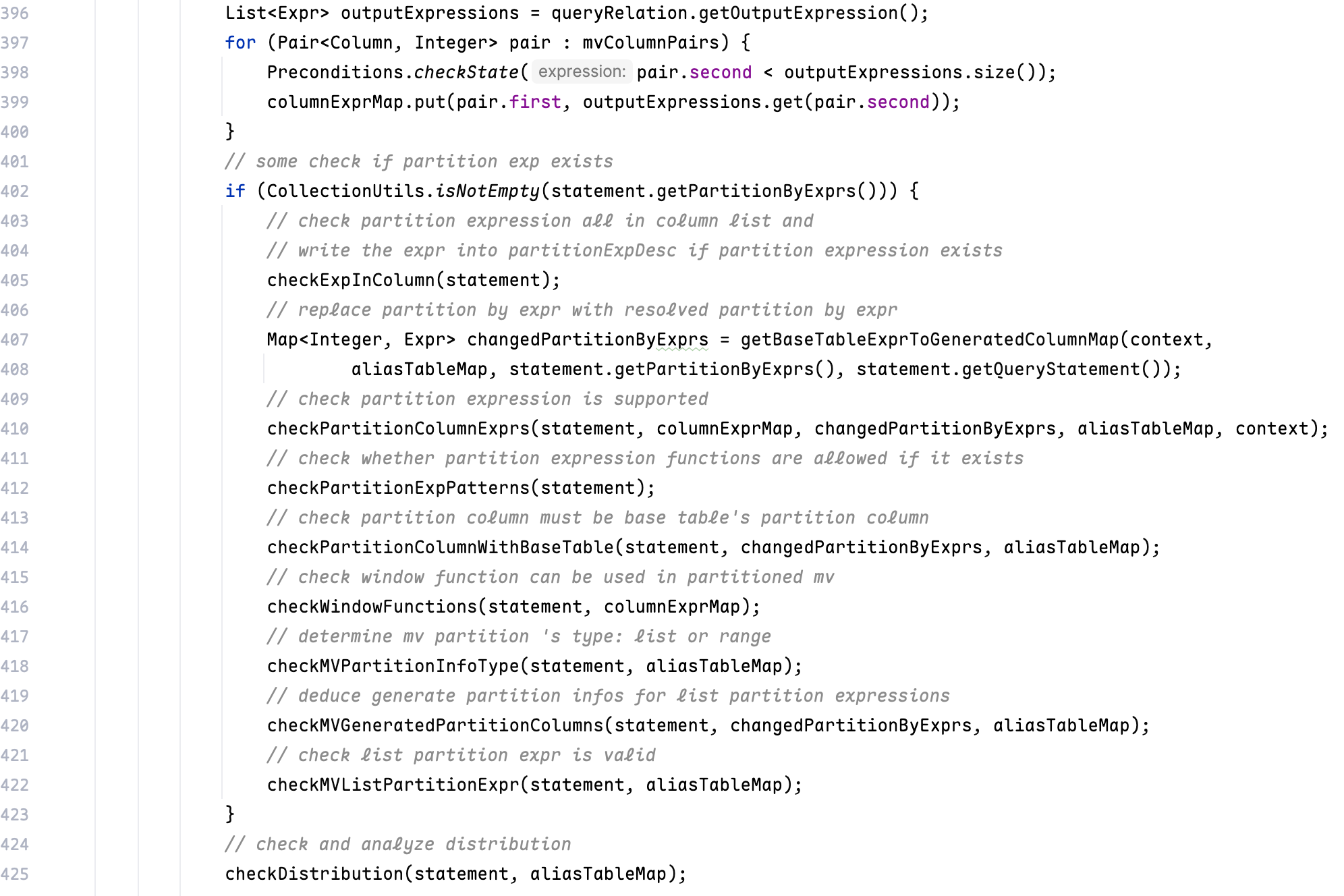

这个函数负责对创建物化视图的 SQL 语句进行语义分析、和基本的校验。

比如：

• 分区表达式是否正确
• 基表、数据库这些的格是否正确

校验分区分区表达式的各种信息。

然后会进入函数：com.starrocks.server.LocalMetastore#createMaterializedView()

这个函数的主要作用如下：

1. 检查数据库和物化视图是否存在。

2. 初始化物化视图的基本信息：

   • 获取物化视图的列定义（schema）
   • 验证列定义的合法性
   • 初始化物化视图的属性（如分区信息）。

3. 处理刷新策略：

   • 根据刷新类型（如 ASYNC、SYNC、MANUAL 或 INCREMENTAL）设置刷新方案。
   • 对于异步刷新，设置刷新间隔、开始时间等，并进行参数校验。

4. 创建物化视图对象：

   • 根据运行模式（存算分离和存算一体）创建不同类型的物化视图对象
   • 设置物化视图的索引、排序键、注释、基础表信息等。

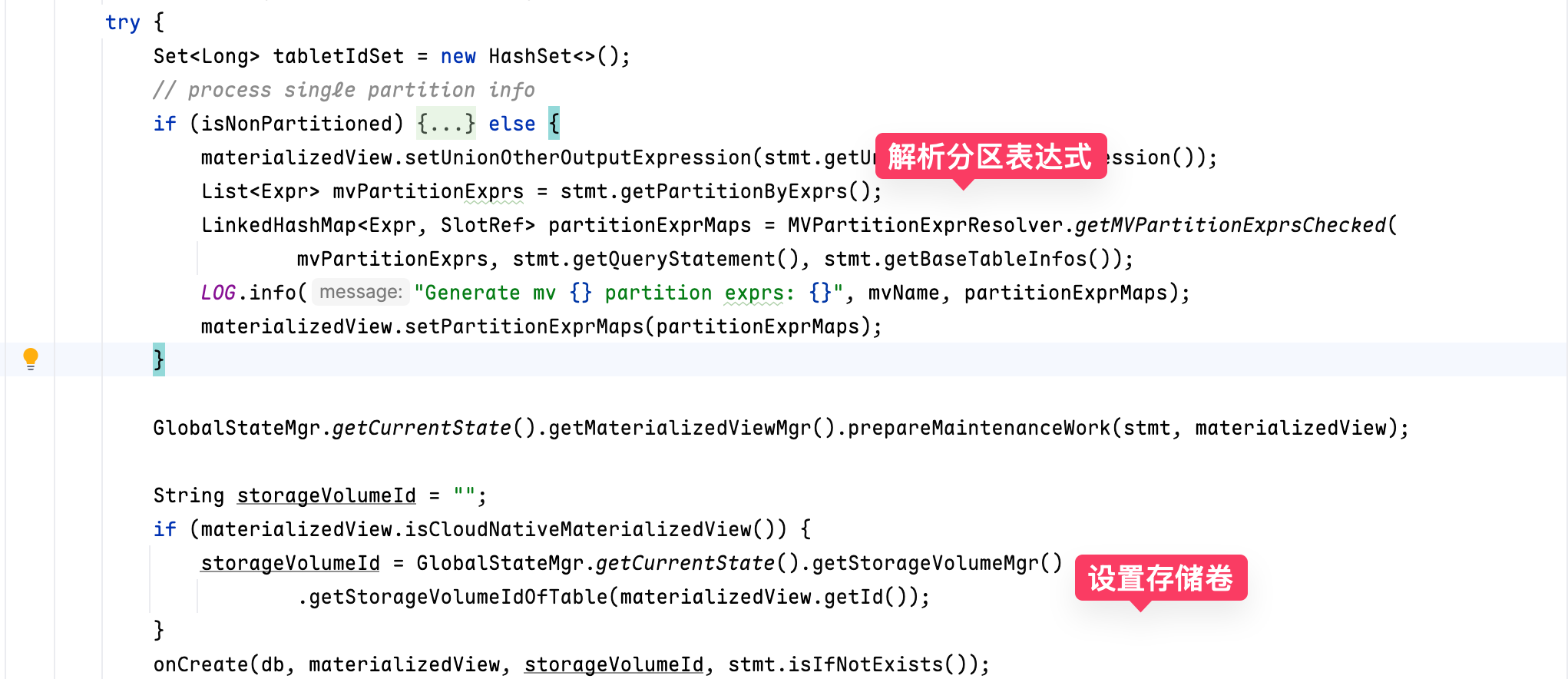

5. 处理分区逻辑：

   • 如果物化视图是非分区的，创建单一分区并设置相关属性。
   • 如果是分区的，解析分区表达式并生成分区映射关系

6. 绑定存储卷：

   • 如果物化视图是云原生类型，绑定存储卷。



序列化关键数据

对于一些核心数据，比如分区表达式、原始的创建 SQL 等，需要再重启的时候可以再次加载到内存里供后续使用时；

就需要将这些数据序列化到元数据里。

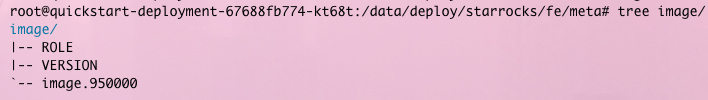

这些数据定期保存在 fe/meta 目录中。

我们需要序列化的字段需要使用 @SerializedName注解。

@SerializedName(value = "partitionExprMaps")
private Map<ExpressionSerializedObject, ExpressionSerializedObject> serializedPartitionExprMaps;

同时在 com.starrocks.catalog.MaterializedView#gsonPreProcess/gsonPostProcess 这两个函数中将数据序列化和反序列化。

元数据的同步与加载

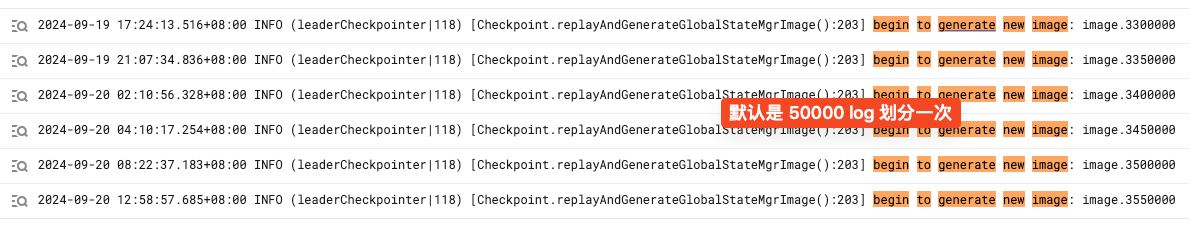

当 StarRocks 的 FE 集群部署时，会由 leader 的 FE 启动一个 checkpoint 线程，定时扫描当前的元数据是否需要生成一个 image.${JournalId} 的文件。

其实就是判断当前日志数量是否达到上限（默认是 5w）生成一次。

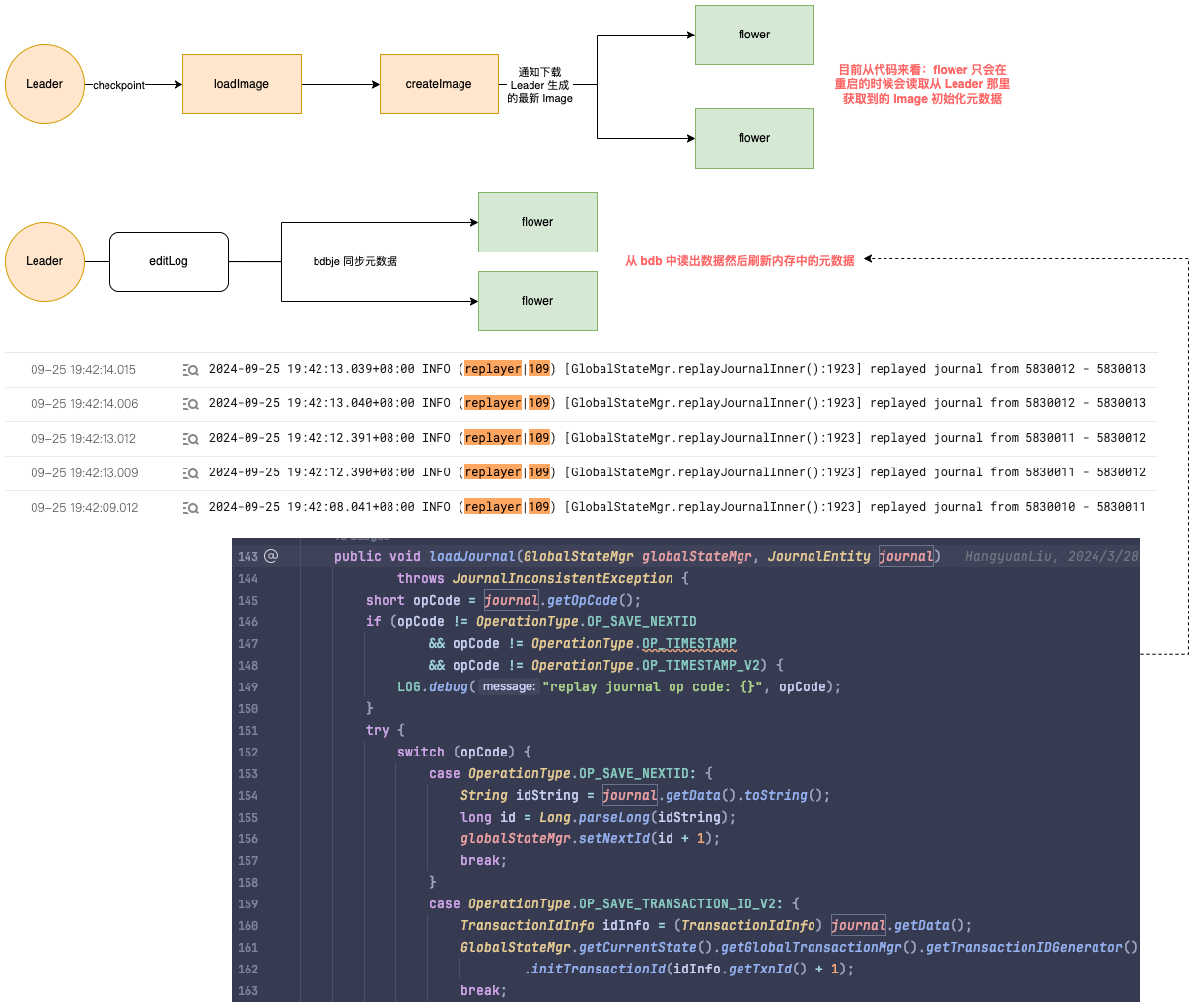

具体的流程如下：

更多元数据同步和加载流程可以查看我之前的文章：深入理解 StarRocks 的元数据管理

刷新物化视图

创建完成后会立即触发一次 MV 的刷新逻辑。

同步分区

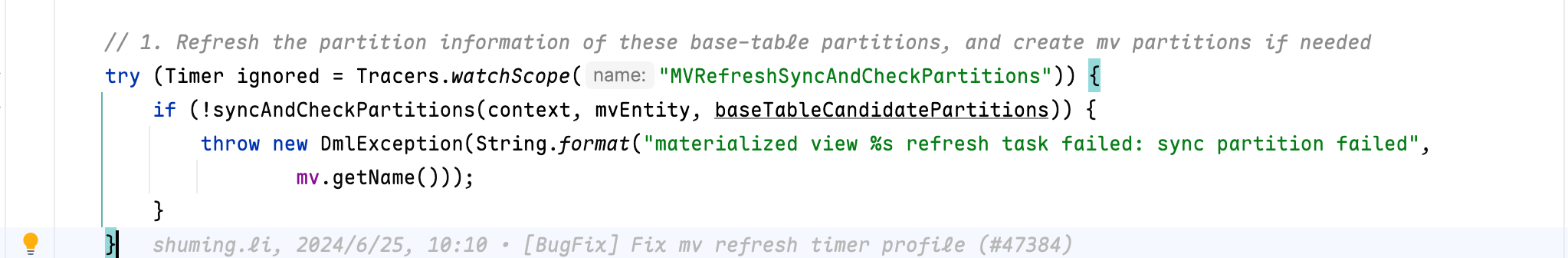

刷新 MV 的时候有一个很重要的步骤：同步 MV 和基表的分区。

这个步骤在每次刷新的时候都会做，只是如果基表分区和 MV 相比没有变化的话就会跳过。

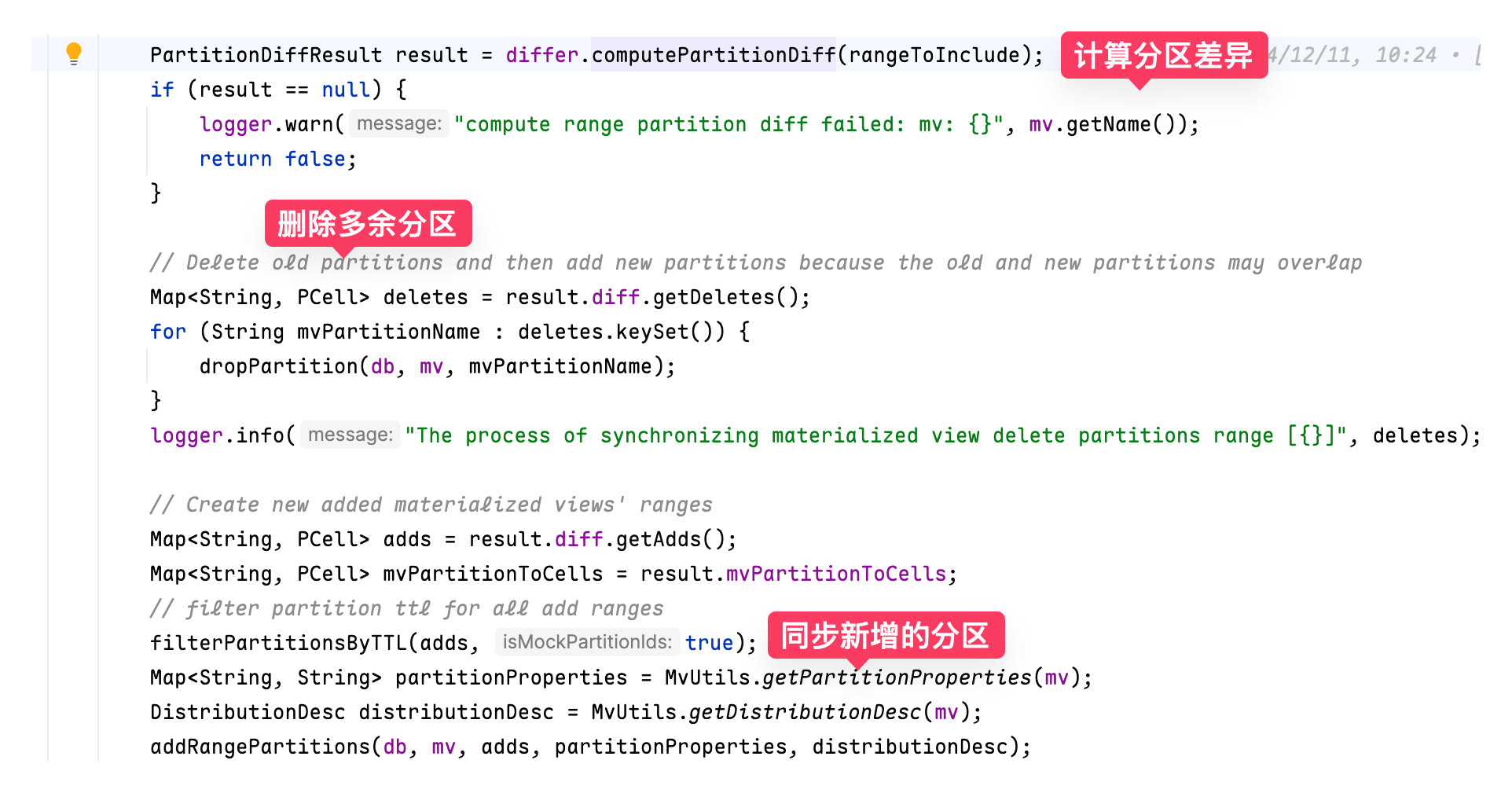

这里我们以常用的 Range 分区为例，核心的函数为：com.starrocks.scheduler.mv.MVPCTRefreshRangePartitioner#syncAddOrDropPartitions

它的主要作用是同步物化视图的分区，添加、删除分区来保持 MV 的分区与基础表的分区一致；核心流程：

1. 计算分区差异：根据指定的分区范围，计算物化视图与基础表之间的分区差异。
2. 同步分区：
   1. 删除旧分区：删除物化视图中与基础表不再匹配的分区。
   2. 添加新分区：根据计算出的差异，添加新的分区到物化视图。

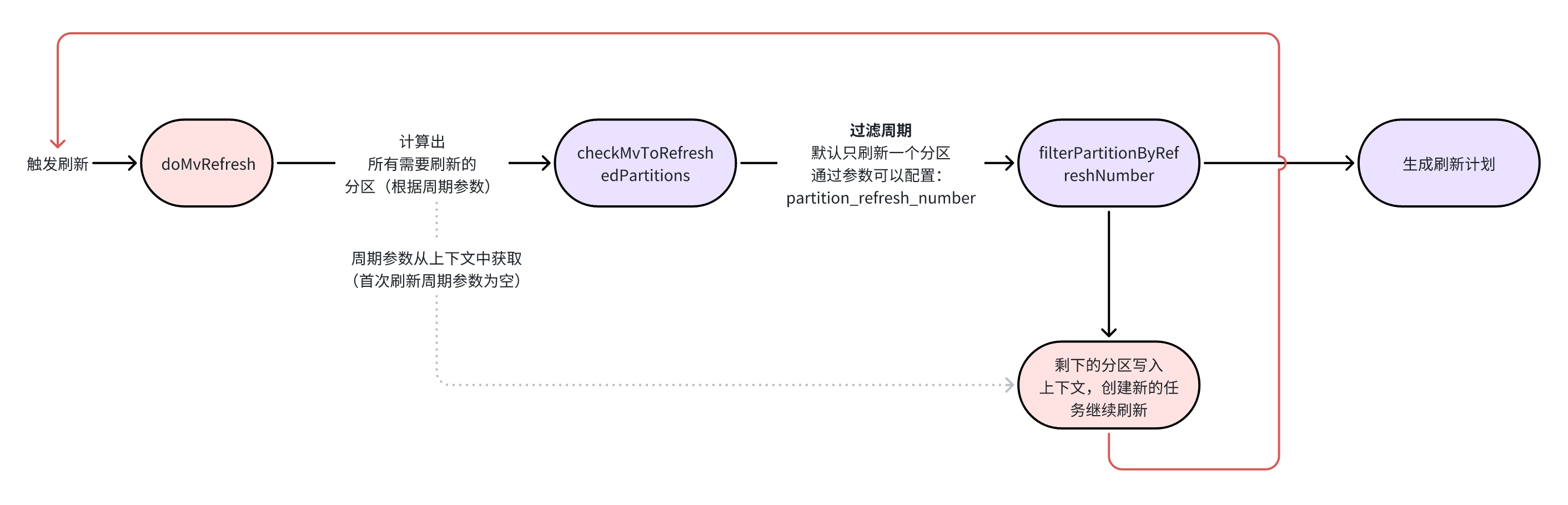

分区同步完成之后就可以计算需要刷新的分区了：

以上内容再结合之前的两篇文章：

• StarRocks 物化视图刷新流程和原理
• 深入理解 StarRocks 的元数据管理

就可以将整个物化视图的创建与刷新的核心流程掌握了。
