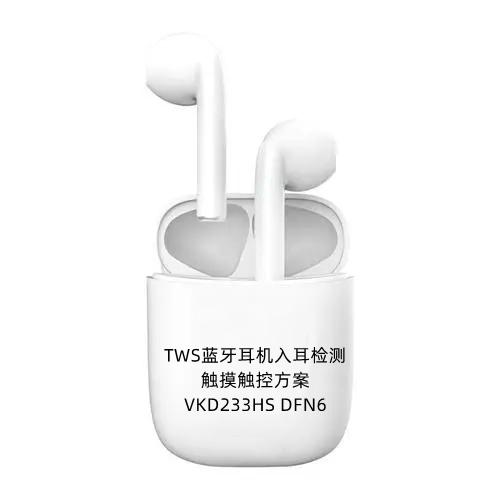

超小体积单键/1路1感应通道触摸触控检测IC-VKD233HS DFN6 2*2mm，常用于TWS蓝牙耳机入耳检测、运动手环等小体积单键触摸产品
产品品牌：永嘉微电/VINKA
产品型号：VKD233HS
封装形式：DFN6
产品年份：新年份
概述：
VKD233HS DFN6具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有
较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了1路输出功能，可通过IO脚选择输出电平，输出模式。芯片内部集成了稳压电路， 提供稳定的电压给触摸检测，可减少按键检测错误的发生，提高了可靠性。
此触摸芯片具有环境变化自校准功能，宽工作电压等特性，为各种单触摸按键+IO输出的 应用提供了一种简单而又有效的实现方法。
特点：
• 工作电压 2.4-5.5V
• 工作电流,4.0uA/3V
• 低压复位功能（LVR）
• 内置触摸检测专用稳压电路
• 触摸输出响应时间：46mS
• 通过AHLB脚选择输出电平：高电平有效或者低电平有效
• 通过TOG脚选择输出模式：直接输出或者锁存输出
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
• 触摸防呆功能，最长输出时间约16S
• 上电0.5S内为稳定时间，禁止触摸
• 根据环境变化自校准参数
• 封装：DFN6L(2mm x 2mm PP=0.65mm)
触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口
最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6
VKD223B --- 工作电压/电流：2.0V-5.5V/5uA-3V
感应通道数：1 通讯接口
最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6
VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出 有效键最长时间检测16S
VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V 1感应按键 封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键 封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出
低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键 封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出 低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键 封装：SOT23-6
（开漏输出）
通讯接口：开漏输出，锁存(toggle)输出 低功耗模式电流5uA-3V
VKD232C --- 工作电压/电流：2.4V-5.5V/2.5uA-3V
感应通道数：2 封装：SOT23-6
通讯接口：直接输出，低电平有效 固定为多键输出模式，內建稳压电路
MTP触摸IC——VK36N系列抗电源辐射及手机干扰：
VK3601L --- 工作电压/电流：2.4V-5.5V/4UA-3V3 感应通道数：1 1对1直接输出
待机电流小，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOT23-6
VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：1 1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 脉冲输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2锁存输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压
封装：SOP8
VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2
2对2直接输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压
封装：SOP8
VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2
1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8
VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码锁存输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOP8
VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏 封装：SOP8
VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码开漏输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP8/DFN8（超小超薄体积）
VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 1对1直接输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 BCD输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5
1对1直接输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N5B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 BCD输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N5I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N6D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6
1对1直接输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N6B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 BCD输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N6I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N7B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：7 BCD输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N7I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：7 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N8B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：8 BCD输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N8I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：8 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N9I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：9 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
VK36N10I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：10 I2C输出
触摸积水仍可操作，抗电源及手机干扰 封装：SOP16/DFN16（超小超薄体积）
1-8点高灵敏度液体水位检测IC——VK36W系列
VK36W1D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：1
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOT23-6
备注：1.
开漏输出低电平有效 2、适合需要抗干扰性好的产品应用
VK36W2D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：2
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP8
备注：1. 1对1直接输出
2、输出模式/输出电平可通过IO选择
VK36W4D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：4
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1. 1对1直接输出
2、输出模式/输出电平可通过IO选择
VK36W6D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出 水位检测通道：6
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择
VK36W8I ---工作电压/电流：2.2V-5.5V/10UA-3V3 I2C输出 水位检测通道：8
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1. IIC+INT输出
2、输出模式/输出电平可通过IO选择
