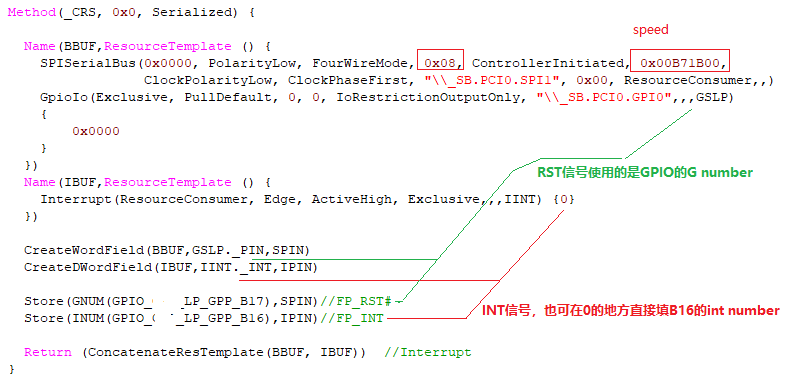

Reset和INT信号使用的是GPIO功能，需要显式的使用（INT信号使用了GPIO的int number，RST信号使用了GPIO的absolute number）：

问题举例

漏电导致功能异常：在sleep mode下拉低RST#和CS#，需要注意两点：

1. C code和ASL code里面都要实现；

2. RST#是使用的GPIO功能，所以直接调用API来拉低就行了，CS#是native功能，需要首先配置为GPIO mode，然后拉低（针对GPIO的一系列操作，IHV的RC code里面都会提供c code和asl code下面的API）。
