“如果错过太阳时你流了泪，那么你也要错过群星了。”--- 泰戈尔

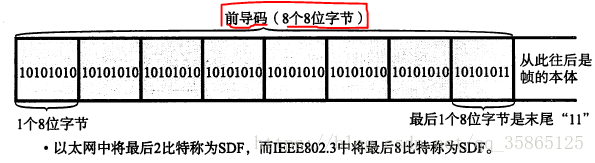

前导码（Preamble）:

最前面时8个字节的前导码，表示一个以太网帧的开始。 另外，前导码的最后两个比特是“11”,称为SFD（Start Frame Delimiter）. 在SFD之后就是 以太网帧的本体啦。

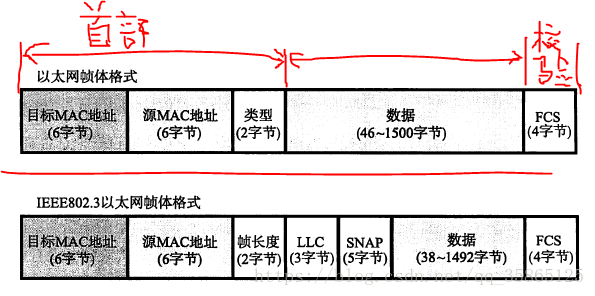

以太网帧的本体部分:

本体的前端是数据的首部，总共14个字节，包括目标6字节的mac地址，6字节的源mac地址，以及2个字节的上一层（互联网层）协议类型（例如IP,ARP）。紧随首部之后的是数据（这里的数据的首部是互谅网层搞上的首部了），一个数据帧的数据范围是46--1500字节（比46小行吗？），末尾是4字节的FCS(frame check sequence).

IEEE802.3规定的格式稍微有些不同，先不用管。

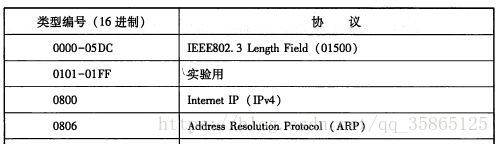

协议类型标志举例：

Ref:

《图解TCP/IP》--竹下隆史
