华为云计算IE面试笔记-FusionCompute上的虚拟机A和虚拟机B不能正常通信，请描述可能的故障点和排除方法（分析虚拟机A和虚拟机B不通）

*快速定位故障点：（考到）

ARP：同一二层内可以通过ARP -a命令查询到要访问的主机IP（ARP表项中记录了同一二层中的IP和MAC的对应关系），若查询不到，说明二层出现问题（Vlan 间不通）或者硬件问题（交换机策略限制，交换机挂了，服务器挂了，线缆松动）。若查询得到一般是虚拟机侧的问题。

tracert/traceroute目的端：路由跟踪。若失败，三层出现问题。大可能是网关出现问题（网关在路由器上设置错误，加入了错误的路由条目，虚拟机侧未设置正确网关，虚拟机网卡未设置正确网关）

同网段：

先互相ping对方 VM，如果能ping通，那么就是虚拟机侧的问题。（防火墙没关、获得无效IP、网关信息配置错误、安全组限制、杀毒软件。）

如果不能ping通，那就arp -a，

如果没有目的MAC地址说明是物理问题（物理链路不通，交换机策略限制，交换机挂了，服务器挂了）或者 Vlan 间不通（VLAN隔离）。

不同网段：

如果在同一路由器下，可以在源目 VM 分别查看 arp 表是否存在对应的网关MAC地址，不存在，则是本端二层有问题（物理硬件或VLAN间不通）；存在或者通，问题可能就出在虚拟机侧。（防火墙没关、获得无效IP、网关信息配置错误、安全组限制、杀毒软件。）

不同路由器，用traceroute命令检查每一跳的情况，可能是链路上的路由出了问题，若失败，三层出现问题。大可能是网关出现问题（网关在路由器上设置错误，加入了错误的路由条目，虚拟机侧未设置正确网关，虚拟机网卡未设置正确网关）。

如果不是同一主机，条件允许的情况下，可以将虚拟机移至同一主机，如果通，则是物理网络配置错误。

*DVS、OVS、EVS的区别：

DVS是FC中VRM上的一个用于管理和统一下发配置的虚拟分布式交换机，它是一个逻辑上的概念，不存在的，只在VRM上体现。

OVS是一款使用开源软件实现的虚拟交换机，是DVS在底层的体现，真正负责主机内部流量转发的组件，在底层是实际存在的，是内核态的。

EVS是OVS的升级版，是华为结合intel的DPDK技术去实现了用户态（免内核）的虚拟交换机，可以直接通过用户态去转发，不需要再经过内核再去找它的原生驱动再找网卡再进行转发了，路径变短，性能提升。

A能ping通B，B ping不通A是什么原因？

A开启了防火墙、A和B不在一个安全组。

开启了防火墙流量可以出去，进来的流量会有限制，端口组会拒绝ping，保证安全性。

*在SC上创建的两台虚拟机不通有哪些原因？

（四种网络）路由，内部，外部，直连 （考试环境是 type 3，只有外部网络和内部网络） 1. 可能在不同的 VPC。

2. 同 vpc 可能在不同的网络中，内部和路由不通，内部和外部也不通--是天然不通，配弹性 IP或者snat可以实现路由网络和外部网络的通信（弹性 ip 可以双向，snat 只能单向内访外）。

3. 位于不同的安全组中、安全组的隔离，（要安全组放行）。

*两虚拟机昨天还通，今天就不通了，有什么原因导致？

1. 虚拟机侧：虚拟机蓝屏故障（pvdriver驱动监控）；物理主机进入维护状态或者物理机故障；端口组被人为误改了，不在同一个端口组内。

2. DHCP模块故障后，动态ip用不了。

3. CNA节点EVS进程故障。

4. 中间链路故障。

*如果是两个部门之间不通，有什么原因导致？

两个部门，通常情况下，处在不同的 vlan，也就是处于不同的端口组。

可能原因有：端口组 vlan 是否配置错误、上行链路是否处于不同的物理平面；TOR 交换机是否配置错误；网关设备是否配置错误；中间系统是否拦截流量；

*如果两台虚机在两个DVS上，怎么互通？

三层互通，使用路由器将两个物理平面打通；

或者如果两个交换机是三层交换机 直接链接然后放通相应VLAN就好

*安全组是怎么理解的？

安全组是具有同等安全要求的一组虚拟机，不同 VPC 下的安全组默认是不可以通的。

不同安全组之间的访问控制由 IPtable 和 iNIC 来实现。

*两个 VPC 里面的主机就一定不通吗?

不一定，VM 的路由网络，绑定弹性 IP 后可以通信。

或者配置安全组策略，使两个 VPC 中的 VM 可以通信。

或把 VM 放入直连网络

*一个物理网络就对应一个 DVS 吗？

一个 CNA 主机内一个 DVS 绑定一个 CNA 主机物理网口

*Fusionscompute的三个概念：存储资源、存储设备和数据存储。

1. 存储资源：告知数据在哪里，硬盘在哪里

2. 存储设备：数据存放的空间

3. 数据存储：FusionCompute维持出来的统一概念（使用存储时，存储资源告知位置，找到存储设备）

虚拟化数据存储：实现存储虚拟化时，采用主机存储虚拟化+文件系统实现。

非虚拟化数据存储：存储设备虚拟化

裸设备映射数据存储：裸设备+逻辑卷

裸设备映射和非虚拟化存储的区别就是。存储本身是不是高级存储

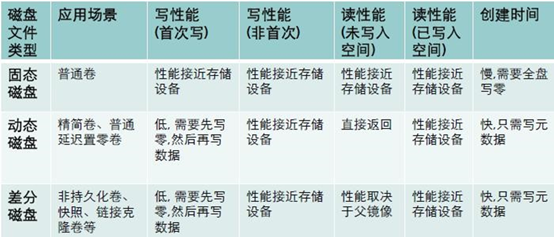

*虚拟磁盘类型以及差别

*主机和 VRM 心跳连接异常？怎么解决？

可能原因:

1. CNA 节点下电。

2. 网络出现异常。

3. CNA 节点管理网口异常。

4. CNA 节点进程异常。

在告警信息中确认异常主机的 IP 和 BMC IP 登录 BMC，检查主机是否下电

如果是下电状态，选择上电，待主机上电成功后，查看告警是否清除

用 putty 登录 VRM 后台，尝试 ping 主机的 ip，如果不通，检查网络问题。

如果通的话，用 putty 登录 CNA 节点，service vnad status 查看 vnad 服务是否启动如果没有启动,service vnad restart。

PS：VRM 之所以能接管 CNA，因为 VRM 调用了 CNA 里的 vnad 进程

*虚拟磁盘的类型有哪些？配置模式有哪些？磁盘模式有哪些？

类型：

普通：只能给单个虚拟机使用

共享：可以绑定给多个虚拟机使用

配置模式：

普通：根据磁盘容量为磁盘分配空间，在创建过程中会将物理设备上保留的数据置零。这种格式的磁盘性能要优于其他两种磁盘格式，但创建这种格式的磁盘所需的时间可能会比创建其他类型的磁盘长。  建议系统盘使用该模式。

精简：该模式，系统首次仅分配磁盘容量配置值的部分容量，后续根据使用情况，逐步进行分配，直到分配总量达到磁盘容量配置值为止。

使用精简模式可能导致数据存储超分配，建议超分配比例不超过50%，超分配率可通过数据存储的概要页面“已分配容量”和“总容量”的比率关系来确定。数据存储类型为“FusionStorage”或“本地内存盘”时，只支持该模式；数据存储类型为“本地硬盘”或“SAN存储”时，不支持该模式。

普通延迟置零：根据磁盘容量为磁盘分配空间，创建时不会擦除物理设备上保留的任何数据，但后续从虚拟机首次执行写操作时会按需要将其全部置零。创建速度比“普通”模式快；IO性能介于“普通”和“精简”两种模式之间。

只有数据存储类型为“虚拟化本地硬盘”、“虚拟化SAN存储”或版本号为V3的“Advanced SAN存储”时，支持该模式。

磁盘模式：

从属：快照中包含该从属磁盘。

独立-持久：更改将立即并永久写入磁盘，持久磁盘不受快照影响。

即对虚拟机创建快照时，不对该磁盘的数据进行快照。使用快照还原虚拟   机时，不对该磁盘的数据进行还原。

独立-非持久：关闭电源或恢复快照后，丢弃对该磁盘的更改。

1. 当数据存储类型为“SAN存储”、“本地硬盘”或“本地内存盘”时，不支持创建快照，默认“独立-持久”。

2. 当数据存储类型为“虚拟化本地硬盘”、“虚拟化SAN存储”、“NAS存储”、“Advanced SAN存储”或“FusionStorage”，且磁盘类型为“共享”时，该磁盘不支持创建快照，默认“独立-持久”。

3. 当磁盘类型为“普通”且数据存储类型为“虚拟化本地硬盘”、“虚拟化SAN存储”、“FusionStorage”、“NAS存储”、版本号为V3的“Advanced SAN存储”或“本地内存盘”时，磁盘才可以创建为“独立-非持久”模式。

*数据存储是虚拟化或非虚拟化的本质差别：

当数据存储的虚拟化特性是由主机侧去实现时，其根本就是将存储设备格式化为文件系统。本地存储格式成ext4，共享存储格式成vims。

非虚拟数据存储就是一个块设备。

*FusionStorage是不是虚拟化数据存储？

不是，虚拟化数据存储特指由CNA自身实现的虚拟化特性，例如快照、精简磁盘等，即对应存储虚拟化为主机存储虚拟化+文件系统。FusionStorage支持虚拟化特性，是通过FusionStorage存储系统自身机制实现的，CNA并未参与。

AdvancedSAN对于V3时，也是非虚拟化数据存储，理由同上。

*FusionCompute 集群内无法执行调度策略的原因

1. 对于不满足迁移要求的虚拟机，将不会进行自动迁移。例如下面的情况:

1) 聚集或互斥规则将阻止迁移虚拟机。

2) 已为虚拟机禁用了 DRS。

3) 某个设备挂载到了一个或多个虚拟机上，使 DRS 无法移动虚拟机，从而无法平衡负载。

4) 虚拟机与 DRS 的目的主机不兼容。

5) 虚拟机与所在主机进行了绑定。

2. 迁移后会产生新的不平衡状态，这类情况将不会迁移虚拟机。例如:

1) 衡量因素选择“CPU 和内存”时，部分主机 CPU 相对高，另外部分主机内存相对高。

2) 衡量因素选择“CPU”或“内存”时，迁移任何一个虚拟机都无法达到平衡。

3. 动态资源调度=DRS模块+策略+vMotion(自动)，故无法执行调度策略的原因可以从以上三点去考虑。

4. DRS 需要共享的存储

*虚拟机热迁移、存储热迁移和完整迁移：

虚拟机热迁移是虚拟机在服务器之间存储不变。

存储热迁移是更换存储主机不变。

完整热迁移是主机和存储一起变。

*虚拟机HA是什么？如何实现？

概念：物理服务器或虚拟机故障时，系统在资源池中自动启动虚拟机到另一可用物理服务器上。

物理机故障类型：主机下电、重启、宕机

虚拟机OS故障类型：Windows蓝屏，Linux Panic等

特性实现：

1. VM故障或计算节点故障

2. 管理节点查询VM状态，发现VM故障

3. 管理节点判断VM有HA属性，则根据保存的VM信息（规格、卷），选择可用的CNA启动VM

4. CNA节点收到HA请求，根据VM规格、卷信息启动新的VM

5. 启动过程中，将VM之前的卷重新挂在，包括用户卷

HA时，业务会中断，准确的说，HA触发时，业务已中断。HA需要共享的存储。

热迁移是计划性迁移，HA是非计划性迁移。

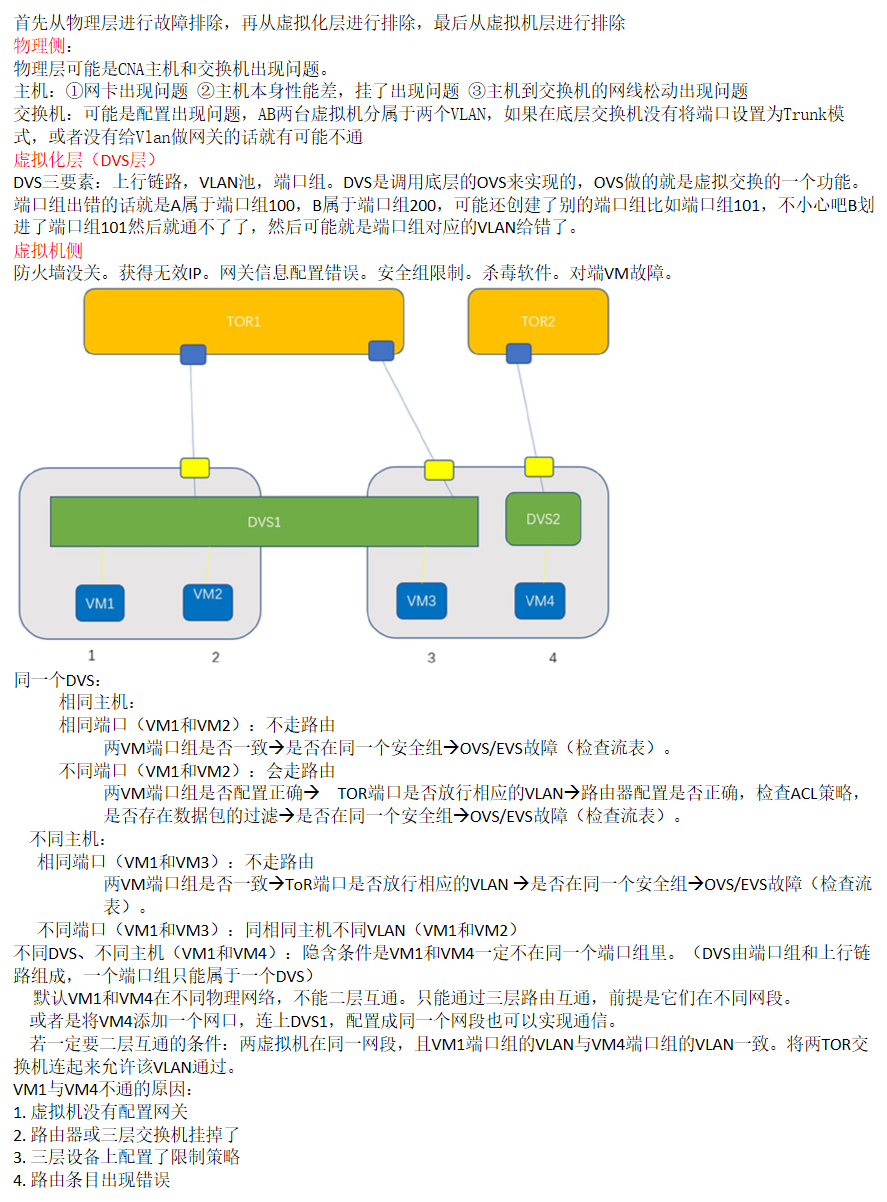

*如何让VM1与VM4通，那个路由器怎么配置？

TOR怎么配

端口配IP， 然后开启路由功能，比如 OPSF 然后加入路由条目

*安全组

安全组是基于iptables实现的。

默认出流量全部放行 入流量全部禁止

可以限制哪些协议？CMP TCP UDP 等

存储虚拟化实现方式？

裸设备+逻辑卷：通过给宿主机CNA挂载块设备，宿主机采用DeviceMapper的内核模块对块设备空间进行逻辑划分成逻辑卷，此时逻辑卷即为虚拟磁盘。在FC的环境中，非虚拟化的本地数据存储、非虚拟化的SAN数据存储就是采用该方式实现。

存储设备虚拟化：赋予虚拟化平台的管理节点VRM管理存储设备的能力（添加存储资源），在VRM界面上操作创建虚拟磁盘后，VRM会通过控制流在存储设备上创建相应块设备（AdvanceSAN为LUN，FusionStorage为卷）。在VRM界面上将该累虚拟磁盘挂在给某台虚拟机并点击打开电源后，VRM会通过控制流在存储设备上将LUN或卷映射给即将运行虚拟机的CNA主机，CNA主机再通过RDM的方式将映射上来的块设备挂载给虚拟机。

主机存储虚拟化+文件系统：

1. 通过给宿主机CNA挂载块设备，CNA主机对其格式化成文件系统（本地硬盘：ext4、SAN：VIMS，添加数据存储时选择虚拟化的数据存储），并通过文件的形式存放虚拟磁盘。

2. 通过给宿主机CNA挂载共享文件系统（NFS），并通过文件的形式存放虚拟磁盘。

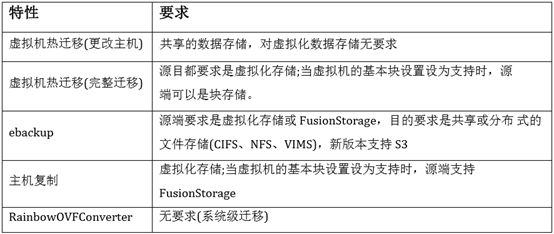

特性对数据存储要求的总结

在FusionCompute中，大LUN和小LUN是什么？有什么差别？

大 LUN 是将一个 LUN 添加为数据存储后，在上面创建多个虚拟机；小 LUN 是一个 LUN 添加为数据存储后只供一个虚拟机底层一个 LUN，被虚拟化平台接管，直接将该 LUN 作为虚拟机的磁盘使用大 LUN 方便几种管理虚拟机，可以实现更多高级特性小 LUN 性能达到最优化，容灾设计时可以针对具体虚拟机磁盘进行容灾。

虚拟机大范围无法访问的原因？

可以从三层来考虑，一是存储问题，二是网络问题，三是底层系统的故障：

1. 登录 portal 查看告警信息，以及用户是否有误操作。

2. 查看网络、计算、存储资源是否有问题。

3. 登录 FusionCompute，查看虚拟机状态是否正常。

4. 硬件排查。

如果部署 VRM 时出错怎么解决？

1. 部署工具版本不一致。

2. VRM 与 CNA 网络故障。

3. CNA 故障，硬件或软件不兼容。

4. CNA 虚拟化指令集在 BIOS 中没有开启。

5. 安装失败后清理不彻底。

6. VRM 创建的 VM 下发配置失败（配置错误）。

存储资源使用对比

存储资源类型	底层协议	存储设备类型	是否支持虚拟化	是否支持存储卸载
IP SAN	TCP/IP	LUN	是	否
FC SAN	光纤	LUN	是	否
NAS	TCP/IP	共享目录	是	否
本地磁盘	本地连接	本地磁盘	是	否
AdvancedSAN	TCP/IP	存储池	否	是
FusionStorage	TCP/IP	存储池	是	是

存储卸载：指将部分存储操作（模板部署、删除清零等操作）下移到存储侧进行，这样做可以不浪费主机侧资源，同时也可以提升操作效率。

虚拟化：对于LUN或者本地磁盘，在不支持虚拟化的场景不能支持快照，链接克隆等高级功能，但是所创建的卷具有很好的性能。虚拟化后的数据存储，支持各种高级功能，卷格式也支持多种，但是性能低于非虚拟化的存储设备。

考官追问：

上行链路怎么配置？上行链路对应的交换机端口怎么配置？上行链路是主备？负载分担？

上行链路 可以配链路聚合 端口可以负载 也可以主备

vlan是基于端口创建的?

不是

不同网段的虚拟机通讯一定要经过路由吗？

要经过路由。vlan就是划分物理网络的功能，可以把一个物理二层网络划分成多个逻辑网络

TOR1和TOR2连接后交换机要怎么配，把具体命令写出来？

连接交换机 那你肯定要配网关 然后 打上路由 比如相连网段的OSPF路由

如何知道vm地址等配置错误

比如说你要分配给vm 192.168.1.0/24的网段  但你配置错了 vm获取到的地址是 192.168.100.0/24  你可以在 FC界面 直接看网卡IP 地址

假如vm1属于vlan10网段为192.168.10.0，vm3属于vlan30网段为193.168.30.0在tor交换机上应该如何配置？在物理主机上如何配置？端口组如何配置？基于以上条件vm2属于vlan20，网段为20.0上述的东西应该如何配置？
