华为USG6000V防火墙简单配置案例

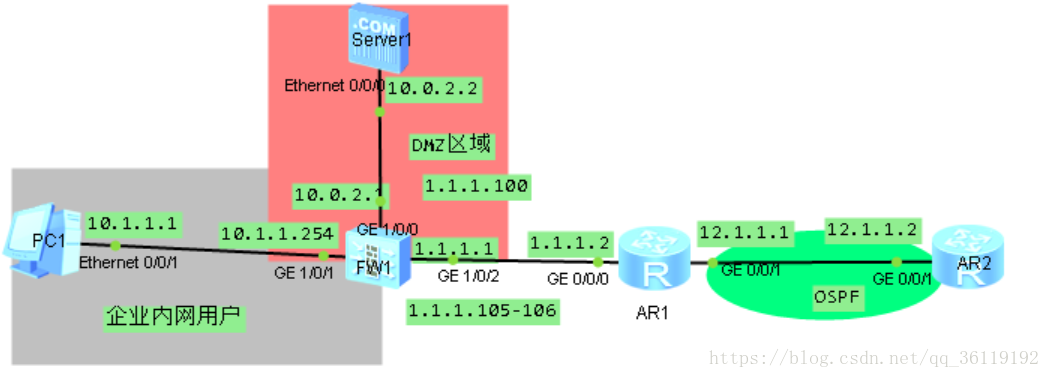

如图，PC1是企业内网用户，要通过防火墙NAT方式( 1.1.1.105-1.1.1.106 )访问Internet，Server是企业的FTP服务器，通过静态NAT方式供外网用户访问，对外的地址是1.1.1.100。FW1是企业边界防火墙，充当路由和保护企业安全的责任。AR1、AR2是外网路由器。

PC1是Trust区域、Server是DMZ区域，AR1、AR2是Untrust区域。

现在通过配置防火墙，使企业内网用户能通过PAT(端口多路复用)方式上网。

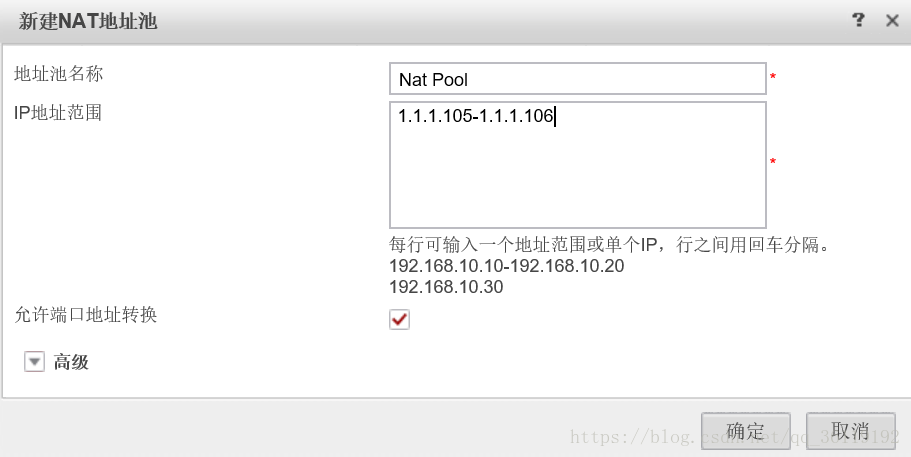

首先，防火墙上新建一个Nat Pool，供内网用户以NAT方式访问外网

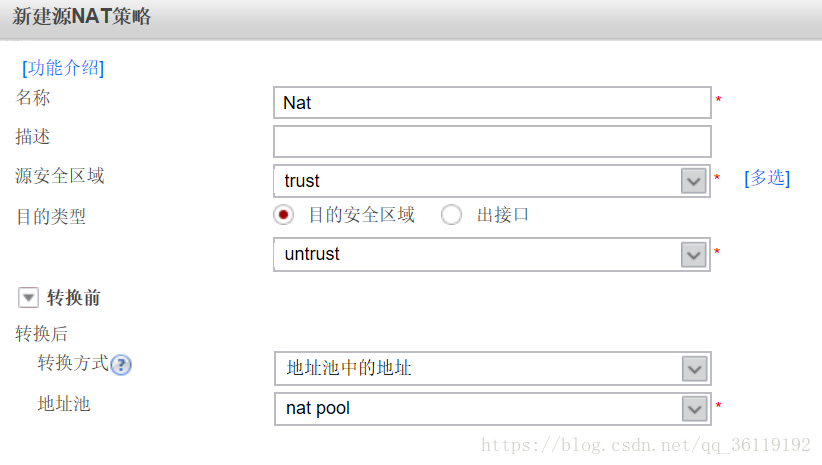

然后在配置Nat策略

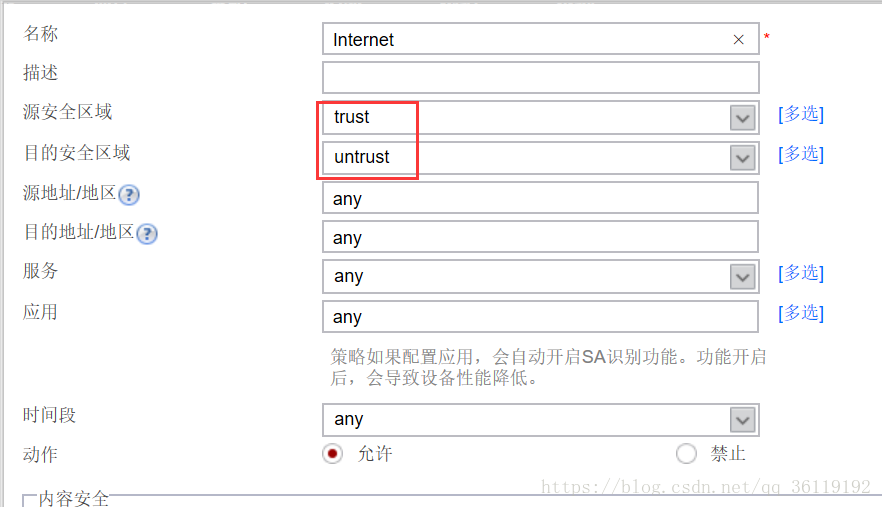

然后再防火墙上配置一个策略，使得trust区域可以访问untrust区域

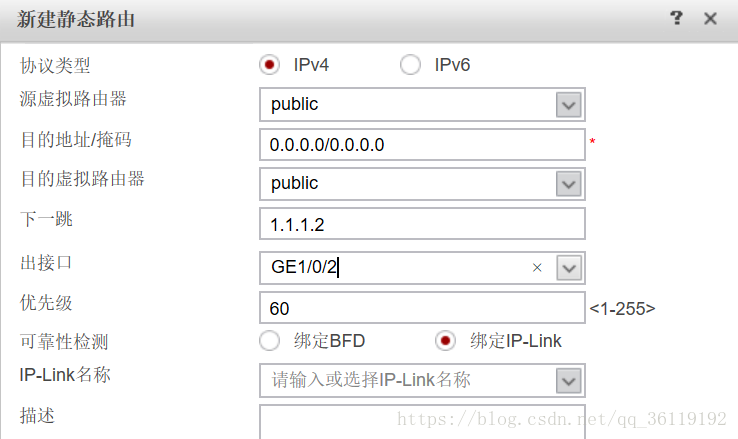

配置默认路由，指向AR1

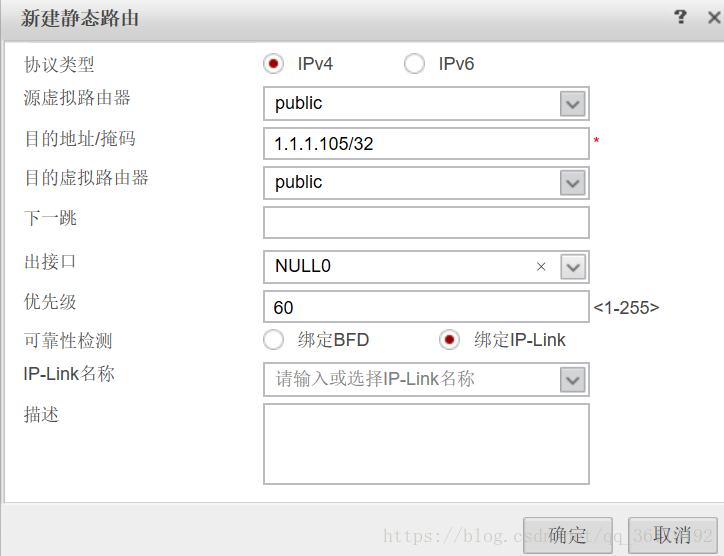

最后再设置到达Nat Pool的静态路由，指向一个空接口，防止路由黑洞

现在通过配置防火墙，使得外网用户能访问企业DMZ区域的FTP服务器(双向nat)

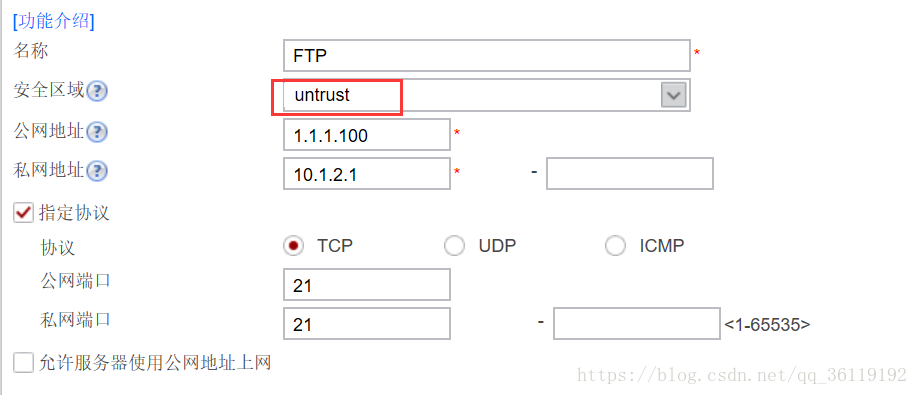

先配置服务器对外静态映射

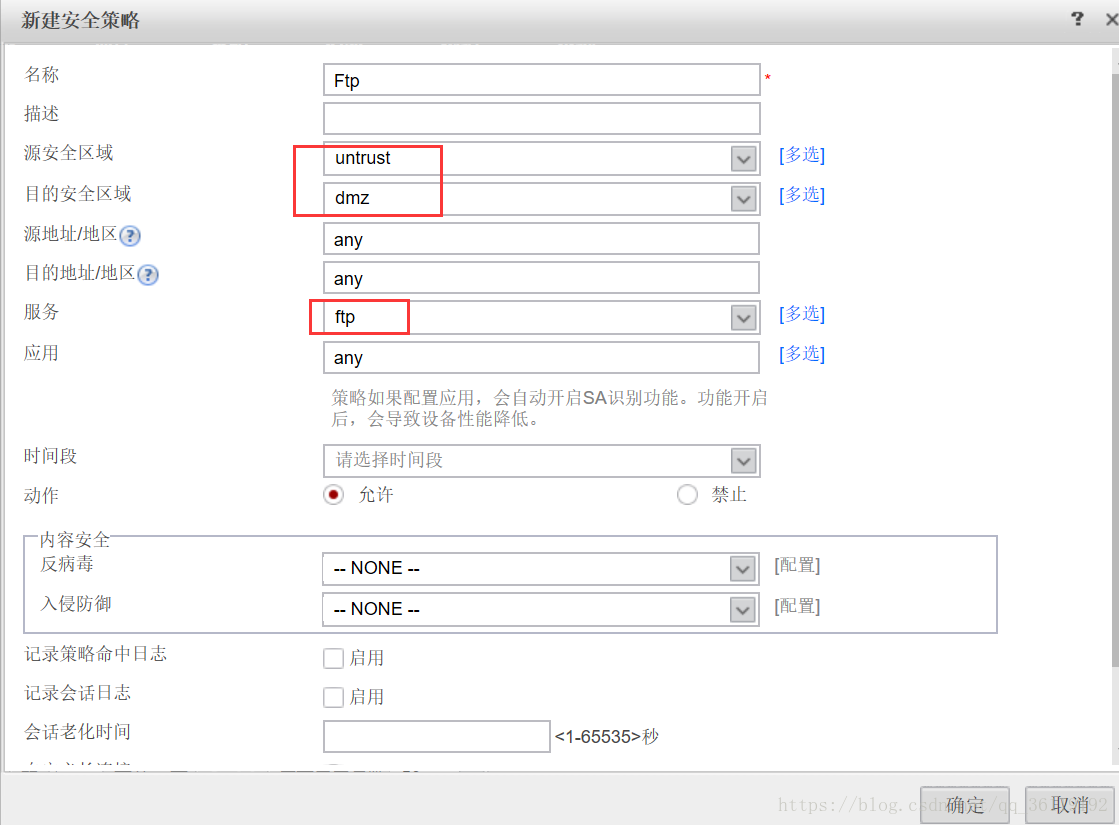

在防火墙上配置一个策略，使得untrust区域能访问DMZ区域

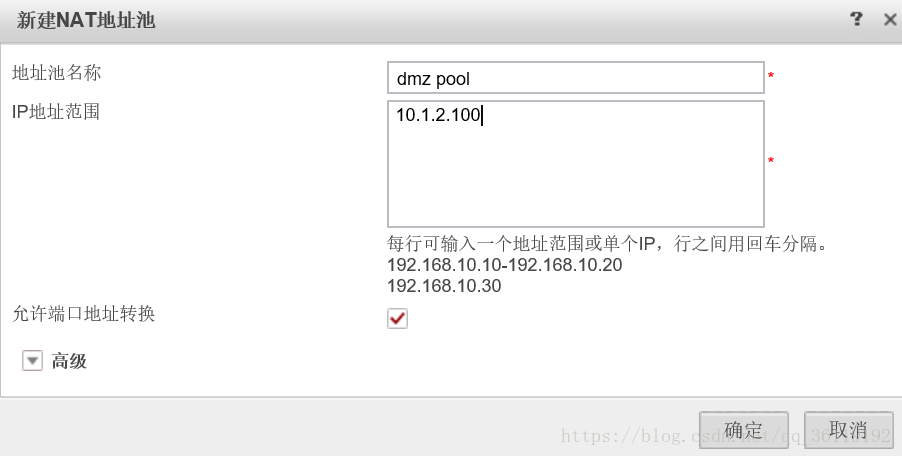

接着在配置一个nat pool地址池，目的是作为外网用户访问内网服务器后nat的内网地址

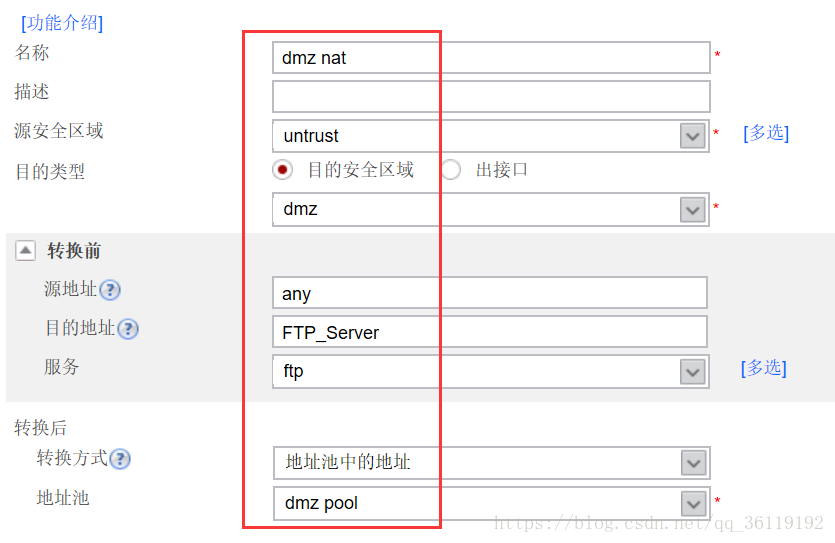

在配置一个nat策略。注意，这个nat策略和内网nat外网有所不同！！！

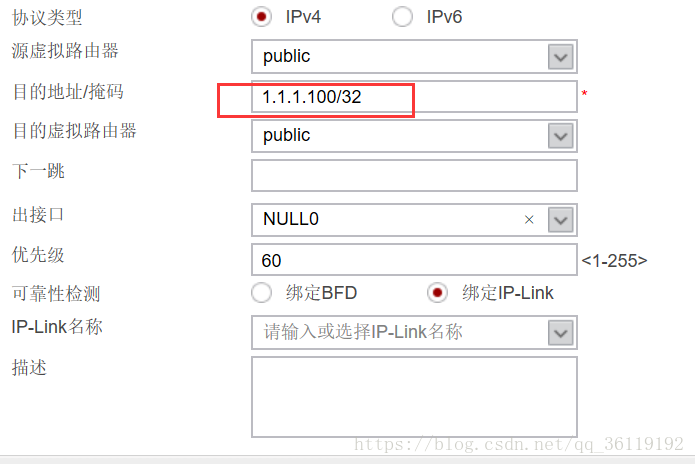

最后再配置一个到达服务器对外地址的静态路由，防止路由黑洞

至此，配置完成！！

以下是配置

PC1

PC>ipconfig

IPv4 address......................: 10.1.1.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 10.1.1.254
Physical address..................: 54-89-98-6C-7F-9E

FTP-Server

PC>ipconfig

IPv4 address......................: 10.1.2.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 10.1.2.254
Physical address..................: 54-89-98-30-75-F0

FW1

[FW1]display current-configuration
#
ip address-set FTP_Server type object
 address 0 10.1.2.0 mask 24
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.1.2.254 255.255.255.0
#
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 10.1.1.254 255.255.255.0
#
interface GigabitEthernet1/0/2
 undo shutdown
 ip address 1.1.1.1 255.255.255.0
 service-manage ping permit
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/0
 add interface GigabitEthernet1/0/1
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/2
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/0
#
ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet1/0/2 1.1.1.2
ip route-static 1.1.1.100 255.255.255.255 NULL0
ip route-static 1.1.1.105 255.255.255.255 NULL0
ip route-static 1.1.1.106 255.255.255.255 NULL0
#
 nat server FTP 0 zone untrust protocol tcp global 1.1.1.100 ftp inside 10.1.2.1 //静态映射
 ftp no-reverse
#
nat address-group "nat pool" 0      //内网nat地址池
 mode pat
 section 0 1.1.1.105 1.1.1.106
#
nat address-group "dmz pool" 1     //外网访问ftp服务器的内网地址池
 mode pat
 section 0 10.1.2.100 10.1.2.100
#
security-policy                    //安全策略
 rule name Internet
  source-zone trust
  destination-zone untrust
  action permit
 rule name Ftp
  source-zone untrust
  destination-zone dmz
  service ftp
  action permit
#

AR1

[AR1]display current-configuration
#
interface GigabitEthernet0/0/0
 ip address 1.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 12.1.1.1 255.255.255.0
#
ospf 100 router-id 11.1.1.1
 import-route direct
 area 0.0.0.0
  network 12.1.1.1 0.0.0.0
#

AR2

[AR2]display current-configuration
#
interface GigabitEthernet0/0/1
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/2
#
ospf 100 router-id 22.2.2.2
 area 0.0.0.0
  network 12.1.1.2 0.0.0.0
#

官方参考文档：华为防火墙USG6000配置实例
