LcdTools如何添加图片画面到PX01显示

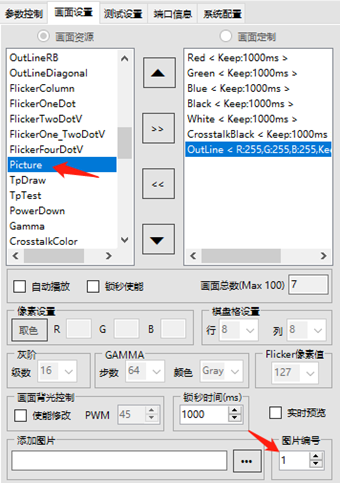

　　LcdTools打开点屏工程，切到“画面设置”栏，在“画面资源”栏选择“Picture”画面，先设置图片ID编号（此编号用于PG对图片编号，便于PG从SD卡中搜寻）；

　　

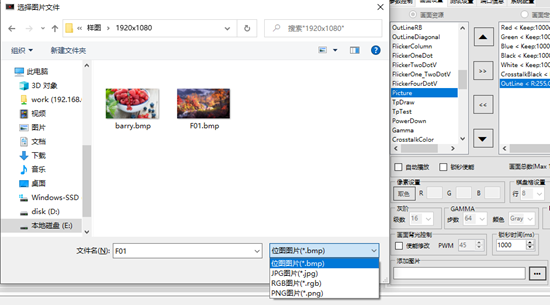

　　在“添加图片”处浏览图片源文件，图片格式支持bmp、jpg、rgb和png四种。

　　

　　

　　选好图片源后点击打开，如果图片源和屏实际分辨率不匹配，则会如下提示：

　　

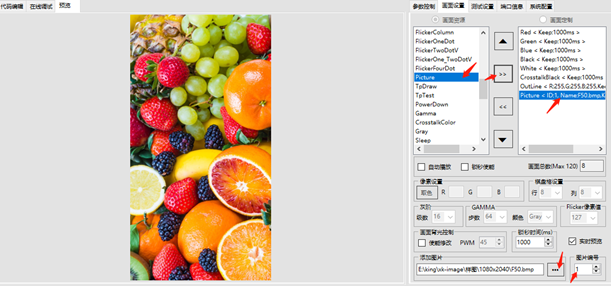

　　如果不在意图片缩放失真则点击确认即可（软件支持自动缩放，把原图片缩放到屏参大小分辨率）；选好图片源后，点击画面添加按钮“>>”把图片画面添加到定制画面栏。

　　

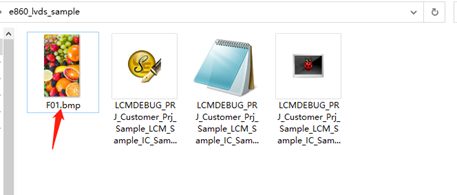

　　图片画面添加之后，在点屏工程所在路径下会生成一个以ID编号命名的BMP图片，命名规则为F+ID.bmp，如ID设置为1，则生成的图片为F01.BMP。

　　

　　需添加多个图片则重复上述操作，注意图片的ID不能重复，否则会被重名覆盖。

　　图片添加完成之后，把点屏工程里生成的BMP图片考到PX01的SD中，点屏工程编译下载后即完成图片添加点亮工作。
