Unity学习笔记01 —— 编辑器

场景Scene

基本操作

1. 按下鼠标滚轮拖动场景，滑动滚轮缩放场景。
2. 鼠标右键旋转场景，点击“”后，通过左键移动场景。
3. 点击右键同时按下W/S/A/D/Q/E键可实现场景漫游。
4. 在Scene面板选中物体后按F键，或在Hierarchy面板双击物体，可将物体设置为场景视图的中心。
5. 按住alt键同时通过鼠标左键围绕某物体旋转场景，鼠标右键缩放场景。

常用按键

• 移动场景Q
• 移动物体W
• 旋转物体E
• 缩放物体R

顶点吸附

选择物体按住V键，确定顶点后再拖拽到目标物体的某个顶点上。

组件Component

• 是游戏对象的功能模块。
• 每个组件都是一个类的实例。
• Transform 变换组件：决定物体位置、旋转、缩放比。
• Mesh Filter 网格过滤器：用于从资源中获取网格信息。
• Mesh Renderer 网格渲染器：从网格过滤器中获得几何形状，再根据变化组件定义的位置进行渲染。
• 网格过滤器 与 网格渲染器 联合使用，使模型显示到屏幕上。

材质Material

• 材质：物体的质地，指色彩、纹理、光滑度、透明度、反射率、折射率、发光度等。实际就是Shader的实例。
• Shader着色器：专门用来渲染3D图形的技术，可以使纹理以某种方式展现。实际就是一段嵌入到渲染管线中的程序，可以控制GPU运算图像效果的算法。
• Texture纹理：附加到物体表面的贴图。

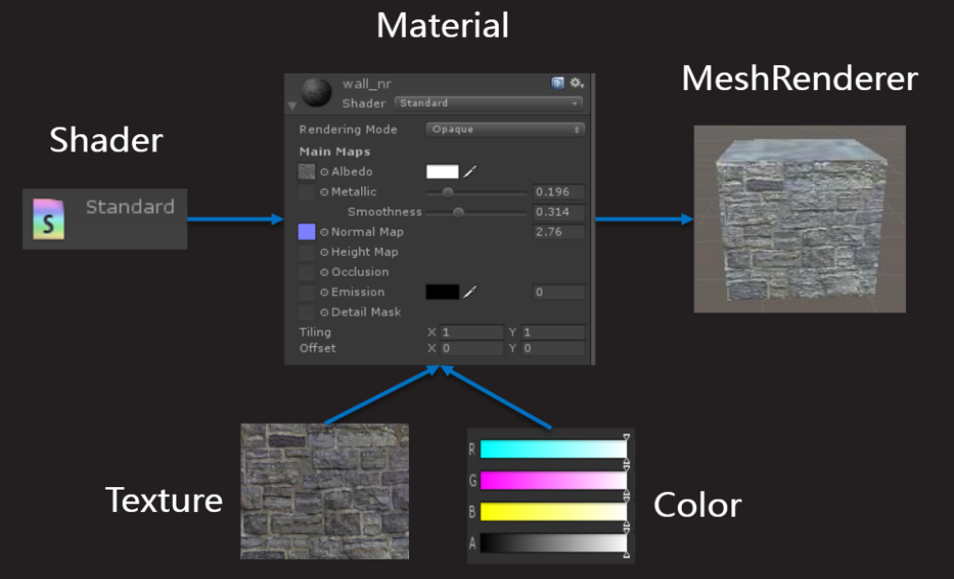

关系图

渲染模式Rendering Mode

• Opaque 不透明，默认选项。
• Transparent 透明，用于半透明和全透明物体，如玻璃。
• Cutout 镂空，用于完全透明或完全不透明物体，如栅栏。
• Fade 渐变，用于需要淡入淡出的物体。

Main Maps

摄像机Camera

• Clear Flags清除标识：决定屏幕的空白部分如何处理
  • Skybox天空盒：空白部分显示天空盒图案
  • Solid Color纯色：空白部分显示背景颜色
  • Depth Only仅深度：画中画效果时，小画面摄像机选择该项可清除屏幕空部分信息只保留物体颜色信息。
  • Don't Clear 不清除：不清除任何颜色或深度缓存。
• Background背景：所有元素绘制后，没有天空盒的情况下，剩余屏幕的颜色。
• Culling Mask选择遮蔽层：选择要照射的层Layer。
• Projection投射方式：
  • Perspective透视：透视图，物体具有近大远小效果。
  • Orthographic正交：摄像机会均匀地渲染物体，没有透视感，通常小地图使用。
• Size大小(正交模式)：摄影机视口的大小
• Field of view视野(透视模式)：设置相机视野的远近距离
• Field of view裁剪面：相机到开始和结束渲染的距离
  • Near近：绘制的最近点。
  • Far远：绘制的最远点。
• Viewport Rect视口矩形：标明这台相机视图将会在屏幕上绘制的屏幕坐标。
  • X：摄像机视图的开始水平位置。
  • Y：摄像机视图的开始垂直位置。
  • W宽度：摄像机输出在屏幕上的宽度。
  • H高度：摄像机输出在屏幕上的高度。
• Depth深度：相机在渲染顺序上的位置。具有较低深度的摄像机将在较高深度的摄像机之前渲染。

渲染管线

遮挡剔除Occlusion Culling

当物体被渲染到图形流水线之前，将摄像机视角内看不到的物体进行剔除，从而减少了每帧渲染数据量，提高性能。

优点：降低渲染量、提高渲染效率

缺点：判断是否遮挡需要CPU运算

适于：场景物体很多很密集

LOD

LOD技术即LevelsofDetail的简称，意为多细节层次。LOD技术指根据物体模型的节点在显示环境中所处的位置和重要度，决定物体渲染的资源分配，降低非重要物体的面数和细节度，从而获得高效率的渲染运算

优点：可根据距离动态地选择渲染不同细节的模型。

缺点：加重美工的负担，要准备不同细节的同一模型，同样的会稍微增加游戏的容量。
