超全！华为交换机端口vlan详解~

关注「开源Linux」，选择“设为星标”

回复「学习」，有我为您特别筛选的学习资料~

华为交换机和其他品牌的交换机在端口的vlan划分上有一些区别，今天就和大家详细说说华为交换机的端口vlan属性~

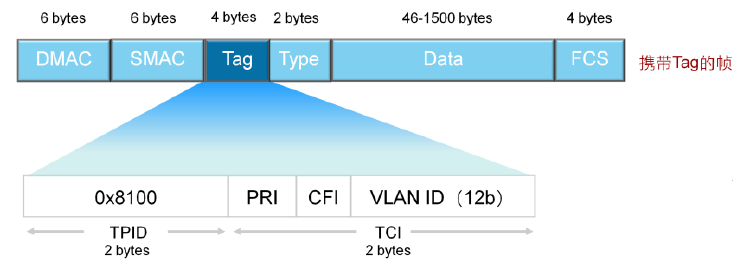

按照IEEE802.1Q标准，vlan帧的格式如下：

此处的Tag就是vlan tag，即我们常说的vlan标签。

具体含义如下：

①TPID为固定值0x8100，表明加了一个vlan标签

②PRI为优先级，0~7

③CFI，取0表示为规范格式，取1表示非规范格式

④vlan ID为vlan号，取值范围1-4094

首先提一个概念，即PVID（Port Vlan ID），这是端口的一个基本属性，可手动设置，默认值为1。其次，所有的以太网帧在交换机中进行处理的时候，都是按照上图格式来进行处理的，即帧都是带了vlan tag的。

华为交换机的端口有三种模式，分别是access，trunk，hybrid。

access

1、access端口接收帧时：

①如果接收的帧有vlan tag时，该帧的vlan ID和access端口的PVID相同时，将改帧送入交换机；该帧的vlan ID和access端口的PVID不同时，丢弃帧。

②如果接收的帧没有vlan tag时，access端口会将该帧打上vlan tag，vlan ID即为本端口的PVID，送入交换机。

2、access端口发送帧时：

access端口只能发送vlan ID和端口PVID相同的帧，发送出去时会剥掉vlan tag。

例子：

[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 10

此时该端口为access端口，PVID为10。
该端口只能发送vlan ID为10的帧，发送出来的帧没有vlan tag。
该端口可以接收vlan ID为10的帧（如交换机传出的帧）；也可以接收没有vlan tag的帧（如PC传出的帧），此帧将打上vlan tag（vlan ID=10）传入交换机。

trunk

1、trunk端口接收帧时：

①接收没有vlan tag的帧，trunk端口将帧打上vlan tag，vlan ID和本端口的PVID相同，若该PVID在trunk端口的放行vlan中，送入交换机，若PVID不在trunk端口的放行vlan中，丢弃该帧。

②接收有vlan tag的帧，若帧的vlan ID在trunk端口的放行vlan中，送入交换机，若vlan ID不在trunk端口的放行vlan中，丢弃该帧。

2、trunk端口发送帧时：

trunk端口只能发送放行vlan中的帧，若该帧的vlan ID和trunk的PVID相同，则剥掉vlan tag发送；若该帧的vlan ID和trunk的PVID不同，则保留原有vlan tag发送。

例子：

[Huawei-GigabitEthernet0/0/4]port link-type trunk
[Huawei-GigabitEthernet0/0/4]port trunk pvid vlan 5
[Huawei-GigabitEthernet0/0/4]port trunk allow-pass vlan 10 20 30

此时该端口为trunk端口，PVID为5，放行vlan为10，20，30。
该端口可以发送vlan ID为10，20，30的帧时，发送出去的帧是有vlan tag的。
该端口可以接收vlan ID为10，20，30的帧。

[Huawei-GigabitEthernet0/0/5]port link-type trunk
[Huawei-GigabitEthernet0/0/5]port trunk pvid vlan 5
[Huawei-GigabitEthernet0/0/5]port trunk allow-pass vlan 5 10 20 30

此时该端口为trunk端口，PVID为5，放行vlan为5，10，20，30。
该端口可以发送vlan ID，5，10，20，30的帧，发送vlan ID为10、20、30的帧时，帧是有vlan tag的；发送vlan ID为5的帧，帧是没有vlan tag的。
该端口可以接收vlan ID为5，10，20，30的帧，也可以接收没有vlan tag的帧。

hybrid

1、hybrid端口接收帧时：

①接收没有vlan tag的帧，hybrid端口将帧打上vlan tag，vlan ID和本端口的PVID相同，若该PVID在hybrid端口的放行vlan中，送入交换机，若PVID不在hybrid端口的放行vlan中，丢弃该帧。

②接收有vlan tag的帧，若帧的vlan ID在hybrid端口的放行vlan中，送入交换机，若vlan ID不在hybrid端口的放行vlan中，丢弃该帧。

2、hybrid端口发送帧时：

hybrid端口只能发送放行vlan中的帧，可以通过命令来控制发送时是否携带vlan tag。

例子：

[Huawei-GigabitEthernet0/0/6]port hybrid pvid vlan 10
[Huawei-GigabitEthernet0/0/6]port hybrid tagged vlan 10 20 30
[Huawei-GigabitEthernet0/0/6]port hybrid untagged vlan 100 200 300

此端口为hybrid端口，PVID为10，放行的vlan有10、20、30、100、200、300。
端口接收帧时同trunk是一样。
端口发送帧时，vlan ID为10、20、30的帧是有vlan tag的；vlan ID为100、200、300的帧是没有vlan tag的。
