TensorFlow系列专题(十三): CNN最全原理剖析（续）

目录：

• 前言

• 卷积层（余下部分）

• • 卷积的基本结构

• 卷积层

• • 什么是卷积

  • 滑动步长和零填充

• 池化层

• 卷积神经网络的基本结构

• 总结

• 参考文献



一、前言

上一篇我们一直说到了CNN[1]卷积层的特性，今天会继续讲解卷积层的基本结构。

二、卷积层（余下部分）

1. 卷积的基本结构

如图1所示，假设输入到神经网络中的是一张大小为256*256的图像，第一层隐藏层的神经元个数为241*241。在只考虑单通道的情况下，全连接神经网络输入层到第一层隐藏层的连接数为，也就是说输入层到第一层隐藏层有个参数（1为偏置项参数个数）。而在卷积神经网络中，假设我们使用了一个大小为16*16的卷积核，则输入层到第一层隐藏层的连接数为，由于我们的卷积核是共享的，因此参数个数仅为个。有时候为了提取图像中不同的特征，我们可能会使用多个卷积核，假设这里我们使用了100个大小为16*16的卷积核，则输入层到第一层隐藏层的参数个数也仅为，这依然远远少于全连接神经网络的参数个数。

根据图1所示的例子我们可以看到卷积神经网络的两个重要特性：

• 局部连接：全连接神经网络中，第层的每一个神经元和第层的每一个神经元之间都有连接。而在卷积神经网络中，第层的每一个神经元都只和第层的部分神经元之间有连接，而这个“部分”有多大，则具体取决于卷积核的大小。

• 权值共享：在卷积神经网络中，同一隐藏层的每一个神经元所使用的卷积核都是相同的，卷积核对同一隐藏层的神经元来说是共享的。

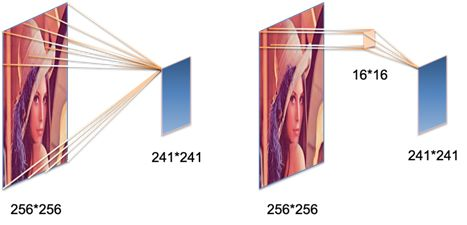

图1 全连接神经网络（左）和卷积神经网络（右）连接数示例

在卷积层中，特征图（feature map，又称为特征映射）是输入层的图像（或其它的特征图）经过卷积之后得到的特征输出。一个卷积核只负责提取某一类特定的特征，为了充分的提取出图像中的信息，我们通常会使用多个卷积核。卷积层的一般性结构可以表示如下：

1） 输入特征映射组：输入特征映射组是一个三维的张量（tensor），其中每个切片（slice）矩阵是一个输入特征映射。每个特征映射的大小为M x N，D是输入特征映射的个数。

2）输出特征映射组：输出特征映射组也是一个三维张量，其中每个切片矩阵是一个输出特征映射。每个特征映射的大小为M' x N'，P是输出特征映射的个数。

3）卷积核：卷积核是一个四维张量，其中每个切片矩阵是一个二维的卷积核。

为了更直观的理解，我们看如图2所示的例子。示例中的输入特征映射组有两个特征映射，每个特征映射的大小为5x5，对应有M=5，N=5，D=2。输出特征映射组有三个特征映射，每个特征映射的大小为3x3，对应有M'=3，N'=3，P'=3。卷积核的维度是3x3x2x3，每个二维卷积核的大小为3x3，对应有m=3，n=3，D=2，P=3。

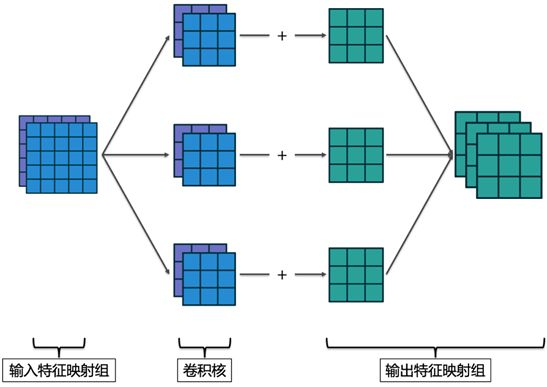

图2一个卷积层的结构示例

图3所示是卷积层中从输入特征映射组x到输出特征映射组的计算过程示例。卷积核分别对输入的特征映射进行卷积，然后将卷积得到的结果相加，再加上一个偏置后得到卷积层的净输入，如式1。最后经过一个非线性激活函数后得到输出特征映射，如式2，其中函数f(·)为非线性激活函数。

式1

式2

在图3所示的例子中，每一个输入特征映射都需要P个卷积核和一个偏置。假设每个二维卷积核的大小为mxn，那么该层卷积层共需要的参数个数为：(mxn)xPxD+P。

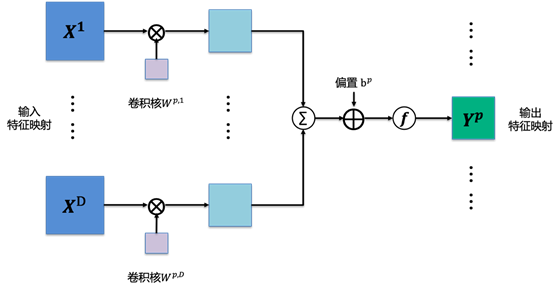

图3卷积层中计算过程示例

三、池化层

池化层（pooling layer）也称为子采样层（subsamplinglayer），池化层一般都是紧跟在卷积层之后，它的作用是进行特征选择，减少特征的数量，进而减少网络中参数的数量。

对于一个特征映射，我们可以将其划分为多个区域（这些区域可以有重合部分），池化就是对这些划分后的区域进行下采样（downsampling），然后得到一个值，并将这个值作为该区域的概括。池化层的方式有多种，一般常用的有最大池化（maximumpooling）和平均池化（mean pooling）。

• 最大池化（maximum pooling）：选取区域内的最大值的神经元作为该区域的概括。

• 平均池化（mean pooling）：取区域内所有神经元的均值作为该区域的概括。

如图4是一个最大池化和均值池化的示例，这里我们将一个特征映射划分为了4个区域，即池化窗口的大小为2x2，步长为2。

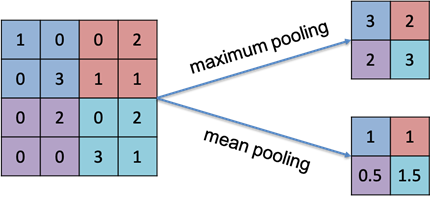

图4 最大池化和平均池化示例

目前大多数卷积神经网络中，池化层仅包含下采样操作，池化层没有需要训练的参数。但在一些早期的卷积网络中，会在池化层中使用一个非线性激活函数，例如我们会面会介绍的LeNet-5。现在，池化层的作用已经越来越小，通过增加卷积的步长也可以达到池化层同样的效果。因此在目前一些比较新的卷积神经网络中，池化层出现的频率已经越来越低。

四、卷积神经网络的基本结构

一个基本的卷积神经网络通常是由卷积层、池化层和全连接层交叉堆叠而成。如图5所示，由连续个卷积层和个池化层构成一个卷积块（M的取值一般为1~5，h的取值一般为0或1），一个卷积神经网络中可以堆叠N个连续的卷积块（N的取值可以很大，较深的网络可以达到100多层）。在N个连续的卷积块之后是K个连续的全连接层（K一般取1~2）。

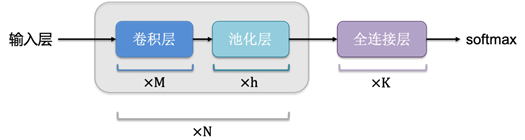

图5 基本的卷积神经网络结构示意图

五、总结

本节介绍了卷积层的结构及池化层和卷积神经网络的特性，下一章节将结合代码介绍基于CNN的一个实际比赛的冰山雷达波图像识别项目。



六、参考文献

[1]AlexKrizhevsky: ImageNet Classification withDeep Convolutional Neural                Networks.NIPS 2012
