485集线器 4口485集线器 4口485 HUB

485集线器ZLAN9440是一款上海卓岚生产的可通过一路RS485/232主口扩展出4路RS485从口的工业级隔离型4口RS485集线器。可以有效的实现RS485网络的中继、扩展与隔离。ZLAN9440同时可以作为有源的隔离型的RS232转RS485转换器。如果只需要一路有源隔离型RS232转RS485则型号是ZLAN9410。如需8口485HUB，请选择ZLAN9480A。

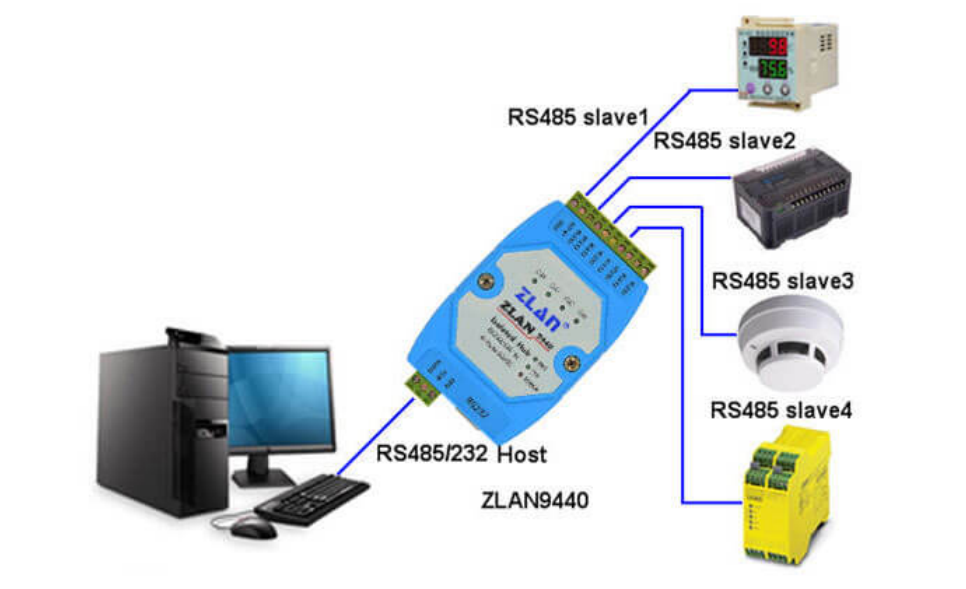

ZLAN9440的主口端同时提供隔离型RS485和RS232两种接口，从口端扩展出4路隔离型RS485接口。

一般RS485接线时要求手拉手接线方式，需要避免主站为中心的星型连接。但是某些情况下为了方便，需要采用星型连接，此时采用RS485 HUB可以有效隔离多个RS485之间的连线干扰。

ZLAN9440有源隔离型RS485集线器产品是专门针对工业现场恶劣环境而设计的，对于那些要求高可靠性和安全性的场合尤其适合。光电隔离功能可以有效的使RS485主从设备之间彼此隔离开来，避免因主从设备间的地电位差、以及静电、雷击和浪涌对RS485主从设备造成的损害，同时也有效的避免了主从设备端的地电位差而在设备间产生的地环流对RS485设备造成的损害。

ZLAN9440有4大应用方式：

1. 隔离：有效隔离RS485网络的主从端；同时隔离4个从站。

2. 中继：可以有效延长RS485网络的通讯距离。

3. 扩展：可以实现1路RS485到4路RS485的扩展，成倍增加网络内RS485设备的数量。

4. 转换：还可以实现1路RS-232到4路RS485的转换。

485集线器ZLAN9440 特点

l RS485主口和从口具有2500V的电压隔离保护。

l RS485主口和从口支持256个从站。

l 背面配备导轨安装卡槽，适合导轨安装。

l 9～24V宽电压输入。

RS485接反指示。A、B线接反时CH1～CH4指示灯常亮。
