Capstone CS5213是一款HDMI到VGA转换器结合了HDMI输入接口和模拟RGB DAC输出且带支持片上音频数模转换器。CS5213芯片设计简单，整体芯片尺寸精悍，外围电路集成优化度较高，BOM物料较少也节省了成本。

CS5213内置基本工业标准的8051单片机，芯片兼容性较好，多适用于多种笔记本、电脑主板、便携式主机、对接和转换系统当中。

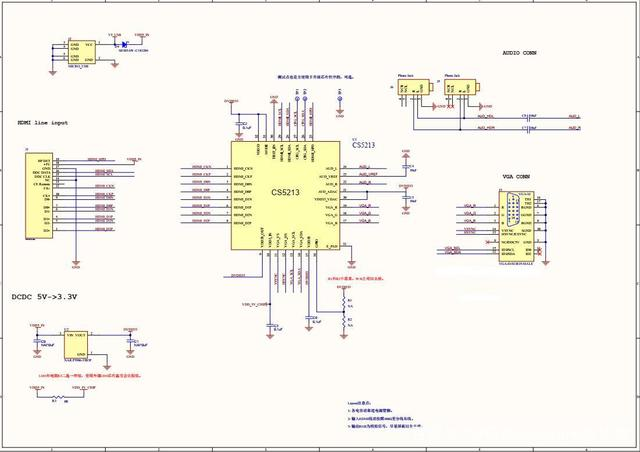

CS5213设计HDMI转VGA转换器或者转接线电路原理图如下所示：

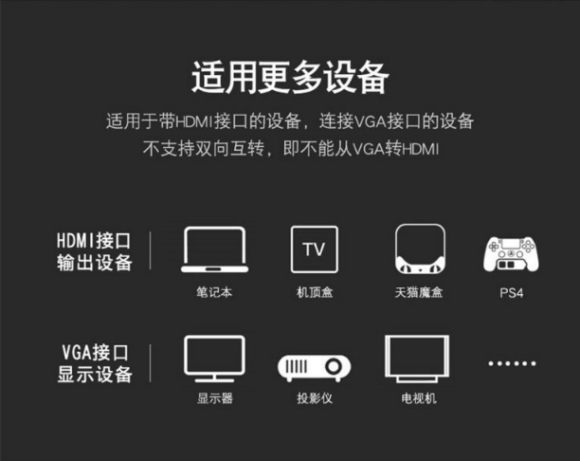

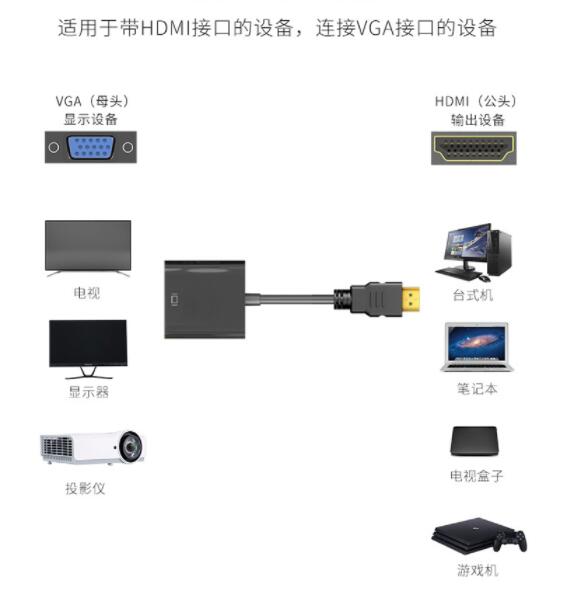

CS5213设计HDMI转VGA产品使用方式：

详细的PCB板如下所示：
