Power Integrations 无需散热片实现高达99.2%的效率MOTOR DRIVERS

MOTOR DRIVERS

Power Integrations, Inc.是一家专注于高压电源管理及控制领域的高性能电子元器件及电源方案的供应商，总部位于美国硅谷。

我们所推出的集成电路和二极管为包括移动设备、家电、智能电表、LED灯以及工业应用的众多电子产品设计出小巧紧凑的高能效AC-DC电源。

我们的SCALE门极驱动器可提高大功率应用的效率、可靠性和成本效益，其应用领域包括工业电机、太阳能和风能系统、电动汽车和高压直流输电等。

自1998年问世以来，Power Integrations的EcoSmart节能技术已节省了数十亿美元的能耗，避免了数以百万吨的碳排放。

由于我们的产品对环境保护的作用，Power Integrations的股票已被归入到由Cleantech Group LLC及Clean Edge赞助的环保技术股票指数下。

请访问我们的"Green Room"，获得有关全球能效标准的综合指南。

BridgeSwitch

• 无需散热片实现高达99.2%的效率

• 完全集成的半桥电路

• 硬件方式实现的保护功能简化了软件

• 通过单线总线进行器件和系统诊断

• 可与流行的电机控制微控制器配合使用

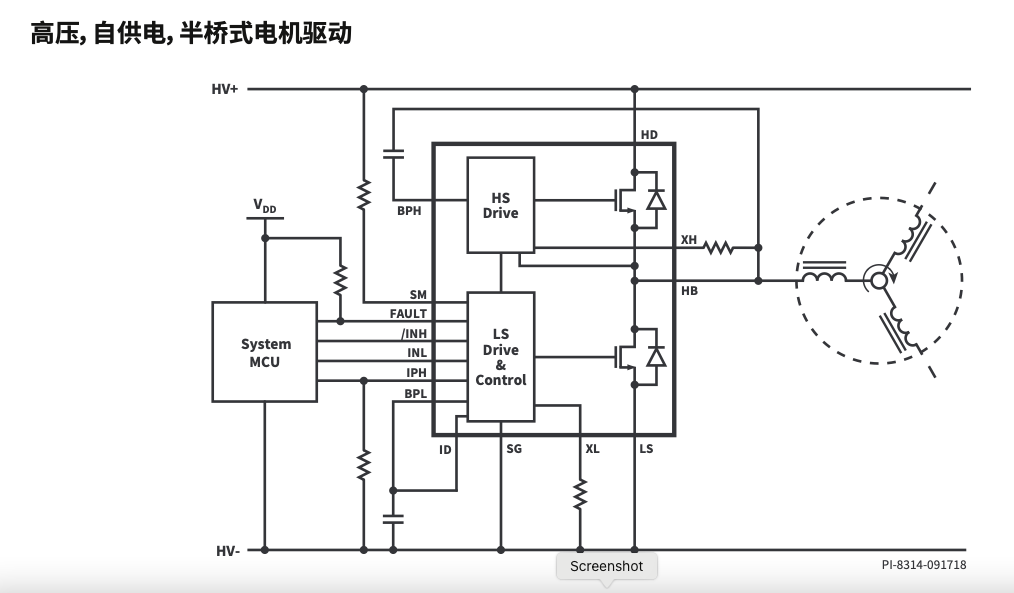

高压，自供电，半桥式电机驱动

2021 Power Integrations | power.com

应用

• 单相和多相高压PM和无刷直流电机驱动 • 工业和工厂自动化设备

• 家电和暖通空调(空调、洗碗机、冰箱、吸油烟机)中的风扇、 泵和压缩机电机驱动

输出功率

元件型号	DC输出电流 (A)	连续RMS电流 (A)
BRD1160C / BRD1260C	1.0	0.22
BRD1161C / BRD1261C	1.7	0.50
BRD1163C / BRD1263C	3.0	0.75
BRD1165C / BRD1265C	5.5	1.00
BRD1167C / BRD1267C	11.5	1.33

BRD126xC: 包括正相电流输出

设计支持

• 数据手册 : BridgeSwitch数据手册 (www.power.com/bridgeswitch-data-sheet)
• 应用指南 : BridgeSwitch设计技巧、技术及故障排除指南 (AN-83) (www.power.com/an-83)
• 白皮书 : 通过采用Bridgeswitch 基于硬件的电机故障保护，从而简化产品安全认证 (www.power.com/W006)
• 参考设计 : 采用BridgeSwtich电机驱动和LinkSwitchTM-TN2的300W 高热性能三相逆变器 (RDR-853) (www.power.com/rdr-853)
• 参考设计 : 采用BridgeSwitch BRD1267C和LinkSwitch-TN2 LNK3204D，适合FOC工作的 400W 三相逆变器(DER-870) (www.power.com/der-870)
• Design Tool : Motor-ExpertTM 电机性能调整及故障诊断工具(www.power.com/motor-expert)
