初识TensorFlow

在前边几期的文章中，笔者已经用TensorFlow进行的一些基础性的探索工作，想必大家对TensorFlow框架也是非常的好奇，本着发扬雷锋精神，笔者将详细的阐述TensorFlow框架的基本用法，并尽力做到通俗易懂，对得起读者花费的时间。

行文目录

本文从以下三个方面，展开对TensorFlow的剖析：

• TensorFlow框架概述

• TensorFlow基本操作

• TensorBoard使用

TensorFlow框架概述

2015年11月9日，为加速深度学习的发展，Google发布了深度学习框架TensorFlow，经过几年的发展，TensorFlow成为了最流行的深度学习框架。

TensorFlow从名字上解释就是Tensor(张量)+Flow(流)。什么是张量呢？张量是矢量概念的推广，可以表示任意维度的数据，如一维数组，二维矩阵，N维数据。TensorFlow的运行过程实质就是张量从图的一端流动到另一端的计算过程。下文简单阐述TensorFlow的一些基本概念。

• 图

深度学习框架分为“动态计算图”和“静态计算图”，支持动态计算图的被称为动态框架，支持静态计算图的被称为静态框架。

静态框架：先定义计算执行顺序和内存分配策略，然后按照规定的计算顺序和资源进行计算。打个比方，在盖大楼的时候，静态框架就好比设计师团队与施工团队分离，设计师设计好图纸之后，施工团队才开始按照图纸方案进行施工。

动态框架：声明和执行一起执行。类似于设计师和施工团队一块儿工作，设计师说先“打地基”，施工团队就开始施工打地基。

TensorFlow支持静态和动态两种方式，一般TensorFlow程序分为两个阶段，图的构建阶段和图的执行阶段。

• 操作

图中节点就是一个操作，比如，一次加法运算就是一个操作，构建变量的初始值也是一个操作。构建图的过程中，需要把所有操作确定下来，比如指定操作在哪台设备上执行。一些基本操作如下所示：

1#定义变量a操作
2a = tf.Variable(1.0, name="a")
3#定义操作b=a+1
4b = tf.add(a, 1, name="b")
5#定义操作c=b+1
6c = tf.add(b, 1, name="c")
7#定义操作d=b+10
8d = tf.add(b, 10, name="d")

操作之间存在依赖关系，这种依赖被称为边，操作与边相连接就构成了一张图，如图1所示：

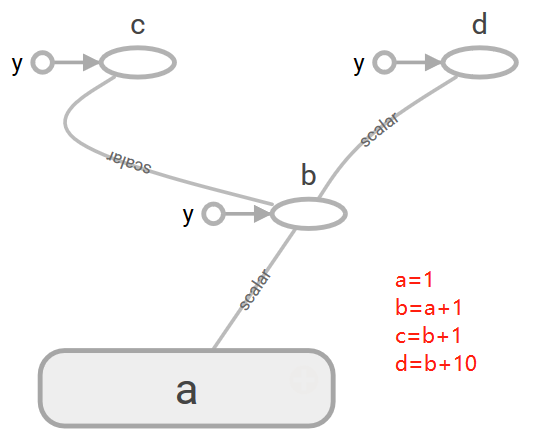

图1 数据流图

• 会话

TensorFlow的计算需要在会话中执行，当创建一个会话时，如果没有传递参数，会启动默认的图来构造图结构，并将图中定义的操作根据定义情况分发到CPU或者GPU上执行。

 1import tensorflow as tf
 2#定义常量
 3v1 = tf.constant(1, name="value1")
 4v2 = tf.constant(1, name="value2")
 5#v1+v2
 6add_op = tf.add(v1, v2, name="add_op_name")
 7#创建会话
 8with tf.Session() as sess:
 9  result = sess.run(add_op)
10  print("1 + 1 = %.0f" % result)

TensorFlow基本操作

• 定义常量、变量和占位符

定义常量：a = tf.constant(1, name="value1")

定义变量：v2 = tf.Variable(0.01,name=”weight2”)

注意：变量需要经过初始化之后才能使用，常量不需要

定义占位符：v3 = tf.placeholder("float")

 1import  tensorflow  as  tf
 2#定义常量
 3a = tf.constant(1, name="value1")
 4#定义变量
 5v1 = tf.Variable(0.001)
 6v2 = tf.Variable(v1.initialized_value() * 2)
 7#定义占位符
 8v3 = tf.placeholder("float")
 9v4 = tf.placeholder("float")
10y = tf.mul(v3, v4) #构造一个op节点
11
12init = tf.global_variables_initializer()
13with tf.Session() as sess:
14  #变量初始化
15sess.run(init)
16  print("v1 is:")
17  print(sess.run(v1))
18  print("v2 is:")
19  print(sess.run(v2))
20#占位符操作
21      print sess.run(y, feed_dict={v3: 3, v4: 3})

• TensorFlow函数

笔者对TensorFlow中常用的函数进行了简单汇总，但是并不是非常全面，如果有需要，后续笔者会单独写一篇文章来详细的描述TensorFlow中函数的用法。

表1 TF常用函数汇总

函数族	函数介绍	常用函数
Math	数学函数	add(加), sub(减), mul(乘), Div(除)，mod（取模）、abs（取绝对值）、log（计算log）、sin（正弦）
Array	数组操作	concat(合并), slice（切片）, Split（分割）
Matrix	矩阵操作	diag（返回一个只有对角线的矩阵）、matul（矩阵相乘）, matrix_inverse(求逆矩阵), matrix_determinant（求行列式）
Activation Functions	激活函数	relu、relu6、sigmoid、tanh、dropout
Convolution	卷积函数	conv2d、conv3d
Pooling	池化函数	avg_pool（平均池化）、max_pool、max_pool_with_argmax、avg_pool3d、max_pool3d
Normalization	数据标准化	l2_normalize(2范数标准化)、normalize_moments(均值方差归一化)
Losses	损失函数	l2_loss（误差平方和）
Classification	分类函数	sigmoid_cross_entropy_with_logits（交叉熵）、softmax、log_softmax、softmax_cross_entropy_with_logits
Recurrent Neural Networks	循环神经网络	rnn、bidirectional_rnn（双向rnn）、state_saving_rnn（可存储调用状态rnn）
Checkpointing	模型保存与加载	save（存储）, restore（装载）

TensorBoard使用

当训练一个复杂的神经网络时候，经常会根据情况调整网络结构。比如，在训练过程中根据训练集和验证集的准确率，来判断是否存在过拟合，或者查看训练过程中损失函数。一般可以将这些数据打印到日志文件，但是当信息比较多的时候，直接看日志文件不直观。为了更好的理解、调试和优化网络，TensorFlow提供了一套数据可视化工具TensorBoard。

下边举一个例子来演示一下如何收集训练过程中的数据，并且利用TensorBoard将数据展示出来。本例中要进行线性拟合，拟合的函数大致为，但2和10事先不知道，通过训练得到。训练的完整代码如下：

 1#coding=utf-8
 2import numpy as np
 3import tensorflow as tf
 4
 5# 构建图
 6x = tf.placeholder(tf.float32)
 7y = tf.placeholder(tf.float32)
 8weight = tf.get_variable("weight", [], tf.float32, initializer=tf.random_normal_initializer())
 9biase  = tf.get_variable("biase", [], tf.float32, initializer=tf.random_normal_initializer())
10pred = tf.add(tf.multiply(x, weight, name="mul_op"), biase, name="add_op")
11
12#损失函数
13loss = tf.square(y - pred, name="loss")
14#优化函数
15optimizer = tf.train.GradientDescentOptimizer(0.01)
16#计算梯度，应用梯度操作
17grads_and_vars = optimizer.compute_gradients(loss)
18train_op = optimizer.apply_gradients(grads_and_vars)
19
20#收集值的操作
21tf.summary.scalar("weight", weight)
22tf.summary.scalar("biase", biase)
23tf.summary.scalar("loss", loss[0])
24
25merged_summary = tf.summary.merge_all()
26
27summary_writer = tf.summary.FileWriter('./log_graph' )
28summary_writer.add_graph(tf.get_default_graph())
29init_op = tf.global_variables_initializer()
30
31with tf.Session() as sess:
32    sess.run(init_op)
33    for step in range(500):
34        train_x = np.random.randn(1)
35        train_y = 2 * train_x + np.random.randn(1) * 0.01  + 10
36        _, summary = sess.run([train_op, merged_summary], feed_dict={x:train_x, y:train_y})
37        summary_writer.add_summary(summary, step)

执行代码之后，会将日志文件写入log_graph文件夹下，执行如下命令运行TensorBoard：

1tensorboard --logdir=./log_graph

然后在浏览器中输入：http://ip:6006，打开TensorBoard的界面，从界面可以看到：

（1）图的结构

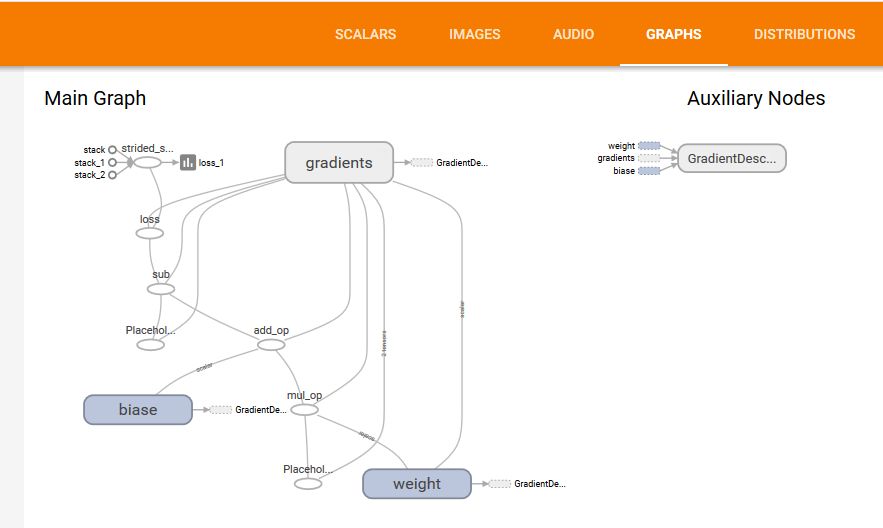

图2 数据流图

（2）损失函数变化

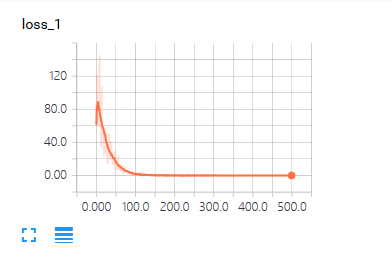

图3 损失函数变化图

（3）拟合系数变化：

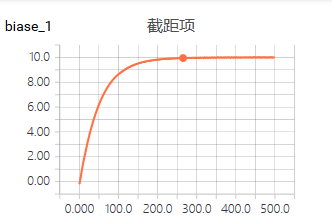

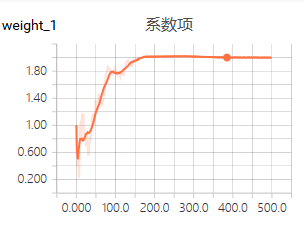

图4 系数和截距项变化图

从上图可以直观看出，随着训练的次数增加，系数趋近2，截距项趋近10，误差越来越小。
