Openstack组件部署 — Overview和前期环境准备

目录

• 目录
• 前言
• 软件环境
• Openstack 简介
• Openstack 架构
• Openstack Install Overview
• 创建Node虚拟机
• 环境准备
  • 基础设置
  • Install OpenStack预备包
• 最后

前言

一直以来对Openstack都是心存向往的，大学的毕业设计题目也是《Openstack Dashboard的页面定制》，还以此获得了当年的优秀毕业论文。从学生年代懵懂的将技术方向定位为系统架构到逐渐转型踏上Openstack开发之路，走的磕磕碰碰，总得来说还是希望能为Openstack做出一些自己的贡献。即便微不足道，我想这正正就是开源的魅力和力量吧。

Openstack系列博文会从最基本的部署 –> 组件功能实现原理 –> 源码解析这么个由浅入深的过程来记录。

软件环境

• 系统
  • CentOS 7
• 软件版本

  • VMware 10
  • Openstack-kilo

Openstack 简介

What’s Openstack ?

这个问题，我相信没有任何人能够比Openstack官网给出更好的答案。点这里

原文：OpenStack is a cloud operating system that controls large pools of compute, storage, and networking resources throughout a datacenter, all managed through a dashboard that gives administrators control while empowering their users to provision resources through a web interface.

粗译：Openstack是一个控制着大量计算能力、存储、乃至于整个数据中心网络资源的云操作系统，通过Dashboard这个Web界面，让管理员可以控制、赋予他们的用户去提供资源的权限(即：能够通过Dashboard控制整个Openstack云计算平台的运作)。

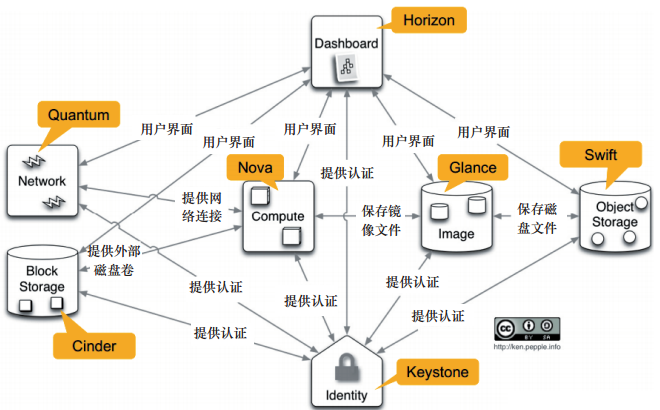

Openstack 架构

Openstack的发展非常快，而且由于其开源的本质，所以导致了即便是前后相隔的两个不同版本，也可能会出现比较大的区别。所以在我们初习Openstack的时候，应该考虑从一个体系相对成熟，资料相对丰富的版本入手。当然如果你拥有良好的英文阅读习惯的话，Openstack的官网就提供了非常完善的最新版本的文档资料。

本篇是Openstack系列的开篇，所以先对Openstack整体架构做一个粗略的了解。

部署Openstack的方法有很多，官方文档Step by Step、Fuel在线安装、Devstack、镜像、RDO库等等。当然如果希望更好的理解Openstack各组件的功能和关系的话，按照官方文档来一步步部署将会是一个非常不错的选择。点这里

OpenStack组件

• Compute (Nova) 计算服务
• Identity Service (Keystone) 认证服务
• Image Service (Glance) 镜像服务
• Networking (Neutron/Quantum) 网络服务
• Dashboard (Horizon) 仪表板
• Object Storage (Swift) 对象存储
• Block Storage (Cinder) 块存储
• Orchestration (Heat) 编排
• Telemetry (Ceilometer) 监控
• Database Service (Trove) 数据库服务
• Data Processing (Sahara) 数据处理

Openstack Install Overview

硬件参数：

这是官方给出的Example architecture，因为我们的实验环境是VMware，所以会对架构规划作出相应的修改，如下：

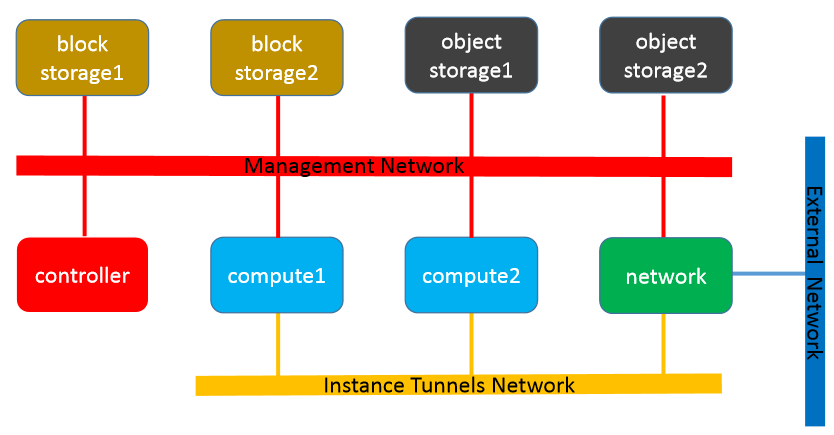

Node 拓扑



这是一个相对接近生产环境的拓扑图，涉及到虚拟专用网络、高可用、主从备份、负债均衡等架构思想。

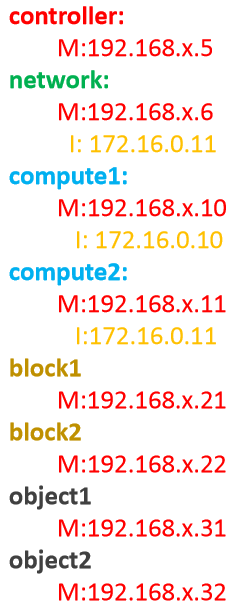

IPAddress 规划

• Managerment Network on 192.168.1.0/24 with Gateway 192.168.1.1
• Instance Tunnels Network on 172.16.0.0/24 with Gateway 172.16.0.1

Hostname

controller.jmilk.com                192.168.1.5
network.jmilk.com                   192.168.1.6
compute1.jmilk.com                  192.168.1.10
compute2.jmilk.com                  192.168.1.11
block1.jmilk.com                    192.168.1.20
block2.jmilk.com                    192.168.1.21
object1.jmilk.com                   192.168.1.31
object2.jmilk.com                   192.168.1.32

创建Node虚拟机

在VMWare上至少创建Controller、Compute1、Network三个核心组件Node。如果条件允许的话最好能够按照Node拓扑来创建Node。

这一节的内容在每一个Node上都需要进行。

推荐硬件参数：

• Controller Node: 2 CPU, 8 GB memory, and 100 GB storage，1 NIP
• Network Node: 2 CPU, 4 MB memory, and 100 GB storage，3 NIP
• Compute Node: 4 CPU, 8 GB memory, and 100 GB storage，2 NIP

最低要求：

• Controller Node: 1 processor, 4 GB memory, and 5 GB storage
• Compute Node: 1 processor, 2 GB memory, and 10 GB storage

环境准备

所有Node都需要执行环境准备的操作

基础设置

Step1：关闭防火墙

systemctl mask iptables.service
systemctl mask ip6tables.service
systemctl mask ebtables.service
systemctl mask firewalld.service

Step2：设置主机名

hostnamectl set-hostname NEW_HOSTNAME

Step3：关闭Selinux

Step4：按照IPAddress规划来设置staticIP

注意：当需要联网下载RDO库时，可以将虚拟机的网络选为桥接

Example： Controller Node

nmcli connection modify eno16777736 ipv4.addresses "192.168.1.5/24 192.168.1.1" ipv4.dns "202.106.195.68,202.106.46.151" ipv4.method manual

这样就可以连接到外网，在VMWare中卫虚拟机添加多网卡的配置，可以参考CentOS7 修改网卡名称为eth0 & 在VMWare中添加多网卡配置

Install OpenStack预备包

#1. 安装yum-plugin-priorities包，防止高优先级软件被低优先级软件覆盖
yum install yum-plugin-priorities

#2. 安装EPEL扩展yum源，是一个RHEL系列的高质量软件源，可能版本号会被修改
yum install http://dl.fedoraproject.org/pub/epel/7/x86_64/e/epel-release-7-6.noarch.rpm

#3. 安装extras repository 和 RDO repository
yum install centos-release-openstack-mitaka
yum install https://rdoproject.org/repos/rdo-release.rpm

#4. 更新系统
yum update -y

#5. 重启系统
reboot

#6. 安装openstack-selinux自动管理SELinux
yum install  openstack-selinux

#7. 安装Openstack client
yum install python-openstackclient -y

最后

本篇是Openstack系列的开篇、也是部署Openstack的前期准备，希望能在一个月之内完成Openstack部署系列的记录。有兴趣学习交流的朋友，不妨点个关注。 Hope you enjoy :）
