五分钟学GIS | 快速生成地图瓦片秘籍

什么是地图瓦片？

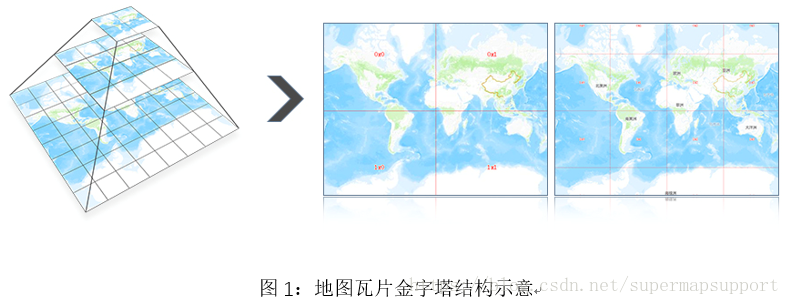

地图瓦片是包含了一系列比例尺、一定地图范围内的地图切片文件。地图瓦片按照金字塔结构组织，每张瓦片都可通过级别、行列号唯一标记。在平移、缩放地图时，浏览器根据金字塔规则，计算出所需的瓦片，从瓦片服务器获取并拼接。地图瓦片，是一种改善地图浏览用户体验的优化策略。

随着测绘技术的发展，地图数据的体量越来越大，一般情况下，电子地图生成地图瓦片（以下简称切图）少则需要几天，多则一个月乃至更长时间。如何才能高效地生成地图瓦片，是众多技术人员共同关心的问题。

多任务切图原理

多任务切图是将地图切图任务拆分成多个子任务，同时开启多个进程，每个进程自动领取并执行切图子任务。切图结果支持保存为本地瓦片，也支持保存到MongoDB数据库。　　

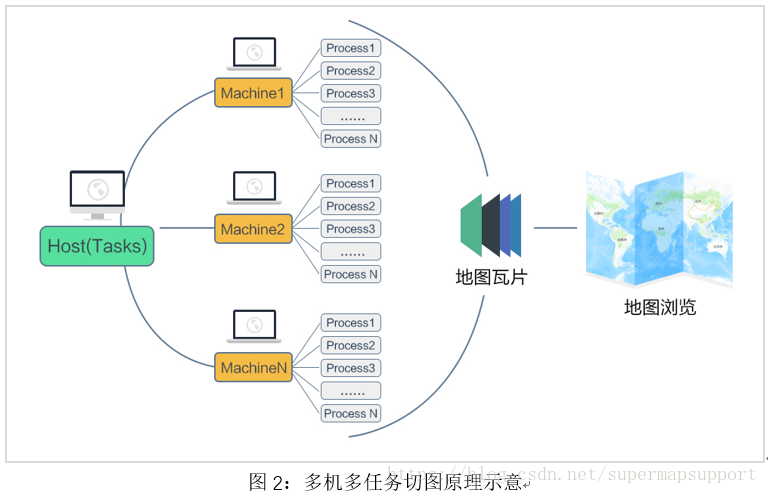

多任务切图支持在一台计算机上开启多个进程执行切图任务，也支持在多个计算机分别开启多个进程，获取子任务执行切图任务。

多任务切图的优势

相对单任务切图，多任务切图能够有效缩短生成地图瓦片的时间。切图过程中，如果有闲置机器资源，可以增加进程数；反之，如果机器资源紧张，则可以减少进程数，做到最大限度地、合理有效地利用计算机资源。

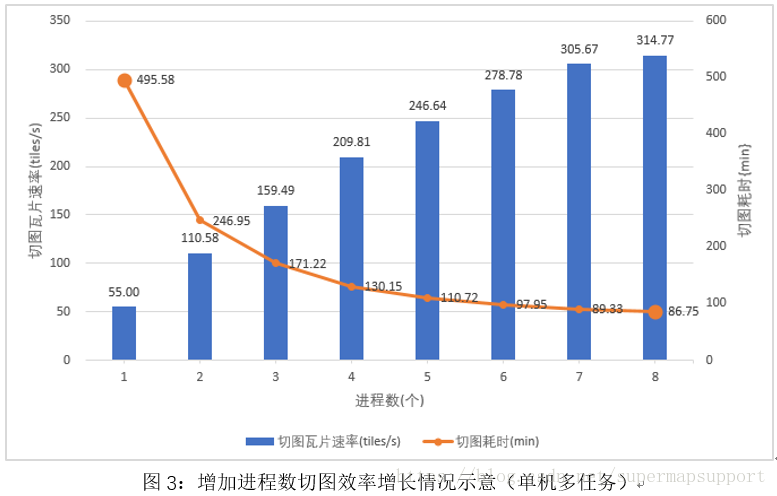

经过多次、反复的测试验证，对于单台机器，建议设置的切图任务个数在2~CPU个数×2的范围进行取值，可以显著提升切图效率。

测试场景说明：China矢量地图，切图比例尺1:18055，拆分得到100个子任务，共生成1638400张256*256像素的瓦片。

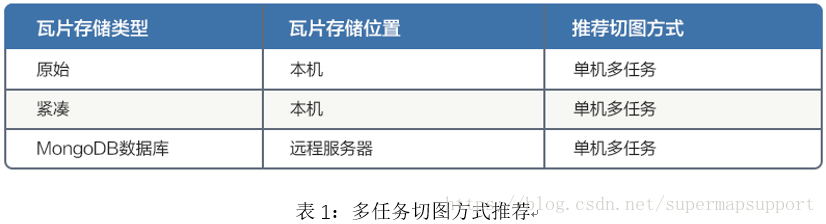

多任务切图功能，既支持单个机器上切图（单机多任务），也支持多个机器协同切图（多机多任务）。经过反复多次测试验证表明，输出时瓦片存储类型不同，瓦片的存储位置不同，要有效提高切图效率，适用的切图方式也是不同的。下表1中给出了一些推荐设置。

注：图3、表1中的测试结论，均基于SuperMap iDesktop 9D SP1。

SuperMap多任务切图要点

在SuperMap桌面软件中执行多任务切图时，需要注意以下几点：

1.数据源只读：多任务切图时每个切图任务会同时访问地图中图层所在的数据源，所以数据源需要设置为只读打开，并保存工作空间。

2.切图进程数目：根据计算机的CPU个数来设置多任务切图的进程数，推荐进程数在2~CPU个数×2的范围内。

3.多机切图：执行多机多任务切图，需要确保多台机器均能连接到Host主机，并进入共享目录。　

4.共享目录：输出瓦片存储类型为原始或紧凑时，多机多任务切图需要在主机中设置一个共享目录，确保其他机器对该共享目录有读写权限，并且无密码。

SuperMap多任务切图实战

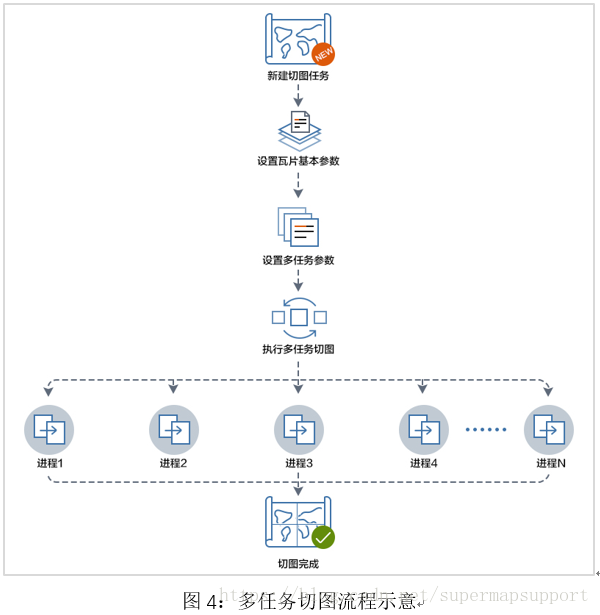

在SuperMap桌面软件中进行多任务切图的流程，如下图4所示，只需简单4步，即可完成多任务切图。注：图4流程中的进程1、进程2……进程N等多个进程执行切图任务，在计算机后台进行，无需人工参与。

我们通过对SuperMap数据产品包中的示例地图China进行单机多任务切图，来了解具体的切图步骤。

（1）新建切图任务

打开China地图，在地图选项卡制图分组中，单击多任务，在弹出的对话框中选择新建切图任务。

（2）设置切片基本参数

设置切图比例尺，块大小，瓦片名称，瓦片路径，瓦片存储类型，以及瓦片范围等基本参数。

China地图设置了标准的14级别的比例尺，在此例中，切图比例尺采用默认的地图比例尺，其他参数也使用默认值。

（3）设置多任务参数

根据上一步的参数设定，系统自动拆分完任务之后，会弹出多任务切图对话框，在对话框中，检查或设置工作空间路径、地图的名称，以及进程数等参数。

根据切图计算机的配置，设置进程参数为6并应用。

（4）执行生成

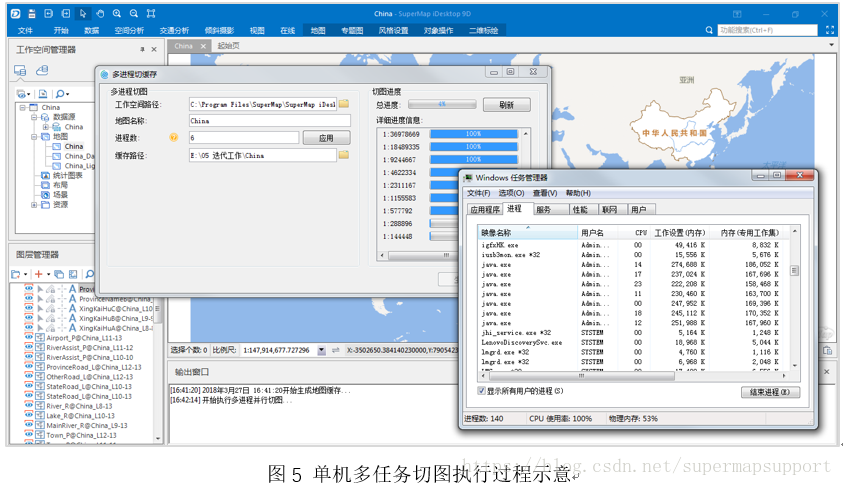

参数确认无误后，点击生成，系统后台自动执行切图任务。地图切图完成后，会弹出此次切图的用时统计，方便了解切图耗时。

SuperMap桌面产品及数据产品包下载，请点击：http://support.supermap.com.cn/DownloadCenter/ProductPlatform.aspx
