解析 RS485 总线：从技术内核到终端电阻的可靠性密码

在工业自动化的复杂网络中，RS485 总线犹如一条隐形的 “神经脉络”，连接着分散的传感器、控制器与执行器，支撑着能源管理、智能制造等场景的高效运转。这项诞生于上世纪 80 年代的技术，凭借差分传输的独特优势，在电磁干扰肆虐的工业现场中始终保持稳定通信，而终端电阻的精准配置，正是其 “抗干扰基因” 的核心密码。让我们从技术原理到工程实践，深度拆解 RS485 总线的可靠性奥秘。

一、RS485 总线：工业通信的 “硬核实力”

RS485 总线的生命力，源于其三大技术特性的完美融合：

差分传输的抗干扰魔法

与传统单端通信（如 RS232）不同，RS485 通过双绞线传输一对极性相反的差分信号（A 线与 B 线）。当外界存在电磁干扰（如电机启停产生的脉冲噪声）时，干扰信号会同时作用于 A、B 线，而接收器通过计算两线电压差（VAB=VA−VB）还原原始信号，从而抵消共模干扰。这种设计使其在工业车间的强电磁环境中，仍能保持误码率低于10−9的稳定传输，远超单端通信技术。
规模化组网的成本优势

单条 RS485 总线最多可支持 32 个节点（通过中继器可扩展至 256 个），采用 “手拉手” 拓扑结构，大幅减少布线成本。例如，某化工厂的能源管理系统通过 1 条 RS485 总线连接 28 台智能电表，相比传统星型布线节省电缆长度 60%，施工周期缩短 40%。
长距离传输的 “耐力” 表现

在传输速率为 100kbps 时，RS485 的标准传输距离可达 1200 米，足以覆盖大型厂区的跨车间通信。即使提升速率至 1Mbps，传输距离仍能保持 120 米，满足大多数工业设备的实时数据交互需求（如生产线的 PLC 与传感器通信）。

二、终端电阻：信号完整性的 “守护神”

RS485 总线的稳定运行，离不开终端电阻的精准匹配。它看似只是一个不起眼的电阻元件，却直接决定着信号传输的 “纯净度”。

抑制信号反射的底层逻辑

当电信号在总线上传输至末端时，若线路阻抗与负载阻抗不匹配，部分信号能量会像声波遇到障碍物一样发生反射，形成 “回波”。这些回波与原始信号叠加，会导致波形畸变（如过冲、振荡），严重时甚至引发数据错误。终端电阻的作用，就是通过匹配线路特性阻抗（典型值 120Ω），将反射能量吸收，使反射系数Γ=ZL+Z0ZL−Z0趋近于 0（ZL为终端电阻，Z0为线路阻抗）。实验数据显示，未安装终端电阻时，反射系数可达 0.8，信号抖动幅度超过 20%；而匹配 120Ω 电阻后，反射系数可降至 0.05 以下，波形失真基本消除。
120Ω 阻抗的 “国际标准” 为何不可替代？

国际电工委员会（IEC）61158 标准明确规定，RS485 双绞线的特性阻抗为(120±20)Ω，终端电阻必须严格匹配这一参数。若选用 200Ω 高阻值电阻，会导致 42% 的反射能量残留，信号过冲幅度达 30%，引发数据位误判；若误用 60Ω 低阻值电阻，信号幅度会衰减 65%，传输距离缩短至标准值的 30%（仅 360 米），且可能因过流损坏接口芯片。因此，实际应用中需选用误差 ±1% 的金属膜电阻，确保高精度匹配。
功率选型的 “隐藏细节”

终端电阻的功率并非越大越好，而是需满足P≥RV2（V为总线最大电压，通常取 5V）。在典型场景中，1/4W 电阻即可应对瞬态功率冲击（瞬态电压可能达 12V，此时功率约122/120=1.2W，但持续时间极短，1/4W 电阻可耐受）。若选用功率不足的电阻（如 1/8W），长期使用可能因过热导致阻值漂移，破坏阻抗匹配。

三、工程实践：从图纸到现场的 “精准落地”

终端电阻的配置不仅是技术问题，更考验工程实施的规范性。

安装位置的 “黄金法则”

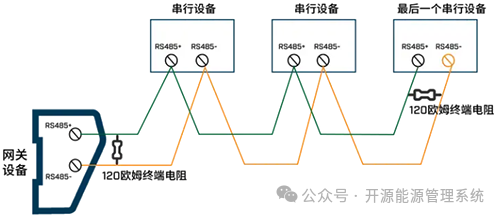

终端电阻仅需安装在总线的物理末端（即主站与最远端从站），中间节点严禁安装。例如，某汽车生产线的 RS485 总线连接 15 台焊接机器人，仅在控制柜（主站）和最后一台机器人（末端从站）安装终端电阻，避免了信号在中间节点的二次反射。若系统包含中继器，每段总线需单独配置终端电阻，确保各段阻抗独立匹配。
布线与拓扑的 “避坑指南”

采用 “手拉手” 布线（节点依次串联），坚决杜绝星型或树形拓扑 —— 星型分支会导致信号在分支点反射，反射幅度随分支长度增加而增大（分支长度超过总线总长 10% 时，反射系数可升至 0.3）。若节点间距差异过大（如部分节点距离主站 10 米，部分 100 米），需在长距离节点处增设阻抗匹配器，平衡各节点的信号强度。
特殊场景的 “灵活处理”

对于距离小于 50 米、速率低于 19.2kbps 的短距离系统（如实验室设备），可暂时取消终端电阻，但需满足两个条件：信号上升时间≥3 倍传输延迟（避免高频分量反射）；保留可拆卸式电阻设计（如通过跳线帽控制），便于后续调试时快速恢复匹配。

四、故障案例：从 “频繁丢包” 到 “零误码” 的蜕变

某化工厂的能源监控系统曾遭遇棘手问题：总线每小时发生 2-3 次数据丢包，且随着接入的流量计、阀门控制器增多，故障频率逐渐升高。技术人员通过示波器检测发现，信号上升沿存在 35ns 的抖动，波形叠加明显回波 —— 根源正是未安装终端电阻，导致信号反射干扰。解决方案很简单：在总线两端加装 120Ω 金属膜电阻，并调整终端位置至物理最远端。整改后，系统误码率从10−4降至10−8，连续运行 3 个月无丢包，验证了终端电阻的关键作用。

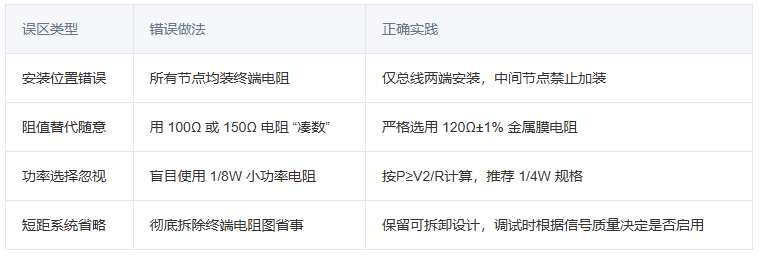

五、常见误区与正确实践

结语

RS485 总线的可靠性，是工业自动化系统稳定运行的基石，而终端电阻的精准配置，则是这一基石的 “钢筋”。从差分传输的抗干扰原理，到 120Ω 阻抗的严苛匹配，再到工程现场的规范安装，每一个细节都影响着系统的性能。正确配置终端电阻，不仅能使 RS485 系统的可靠性提升 90% 以上，更能降低 35% 的维护成本，为能源管理、智能制造等领域的智能互联提供坚实保障。在工业 4.0 的浪潮中，这种 “于细微处见真章” 的技术细节，正是企业实现高效、稳定生产的隐形竞争力。
