Docker系列(十二)：Kubernetes的分布式网络实践

tip：本节课的学习视频没有找到，所以有的地方可能不是很清晰。

可选的几种网络方案

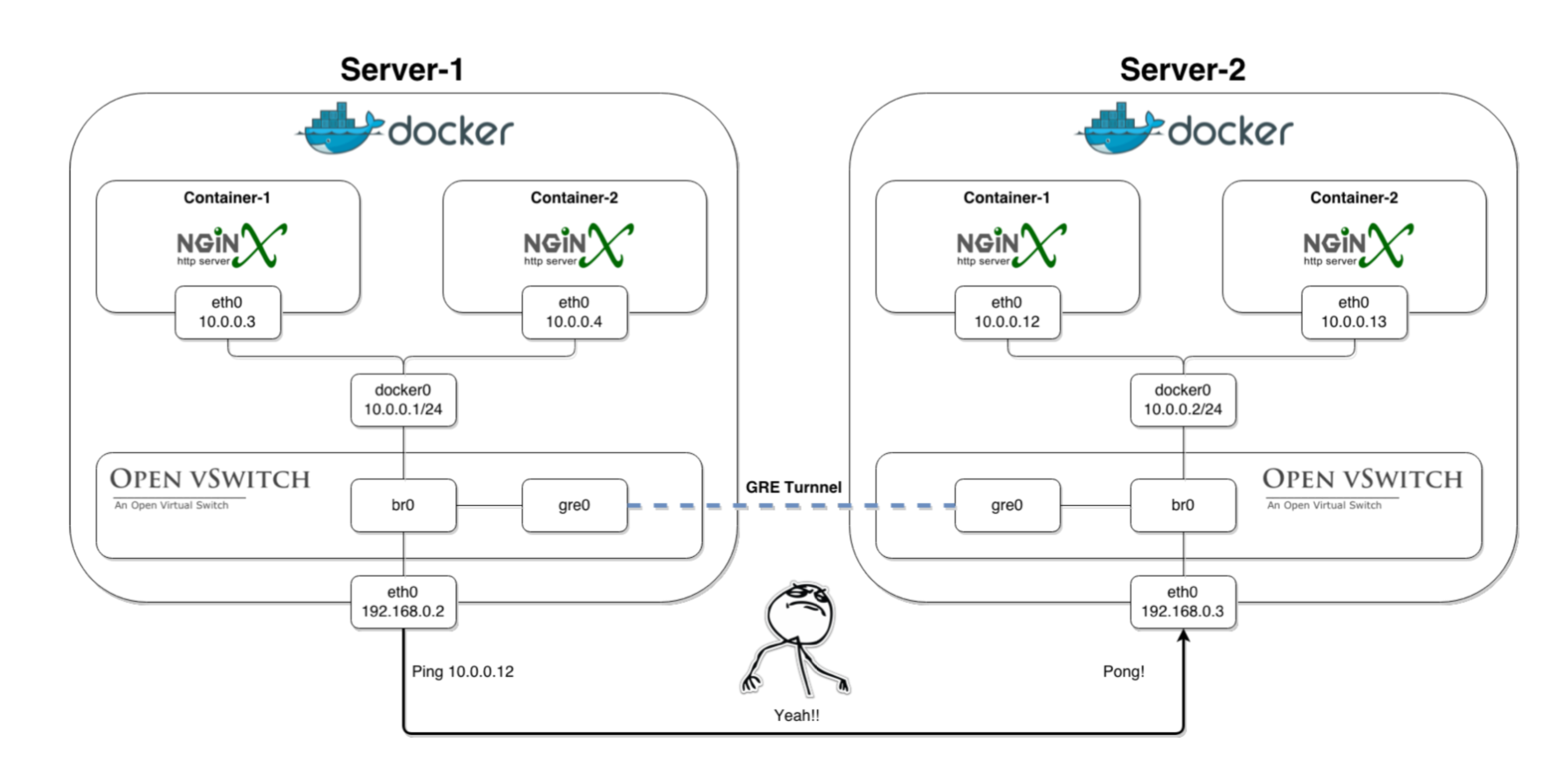

openvswitch

是一种主流的虚拟化大二层技术

灵活 对现有物理网络没要求 业界主流

软件封装导致性能低 复杂度比较高 Trouble Shooting难

路由技术

一种结合了Linux路由功能的“正统”网络技术

常规路由技术

使用传统网络技术

简单

高性能

与现有网络融为一体

灵活性低

新设计的Flannel

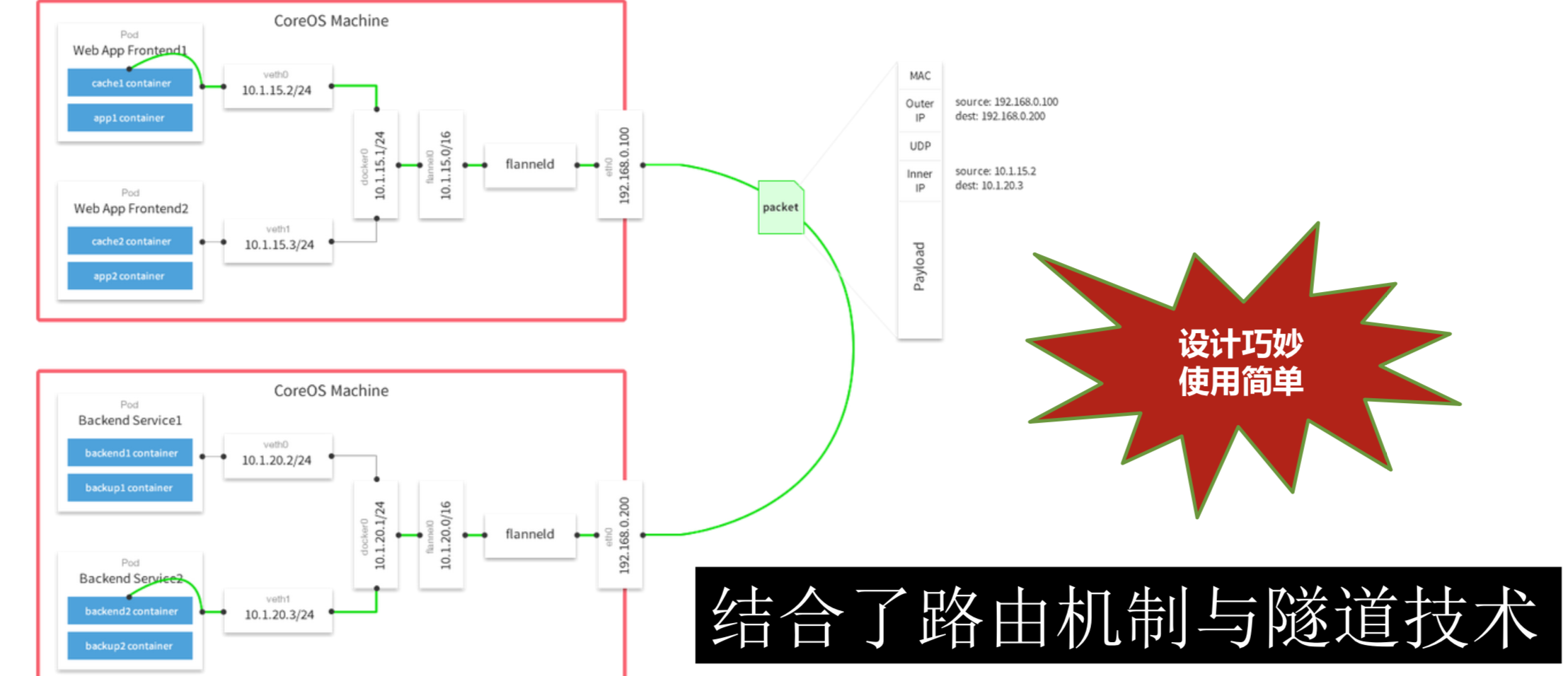

Flannel网络方案详解

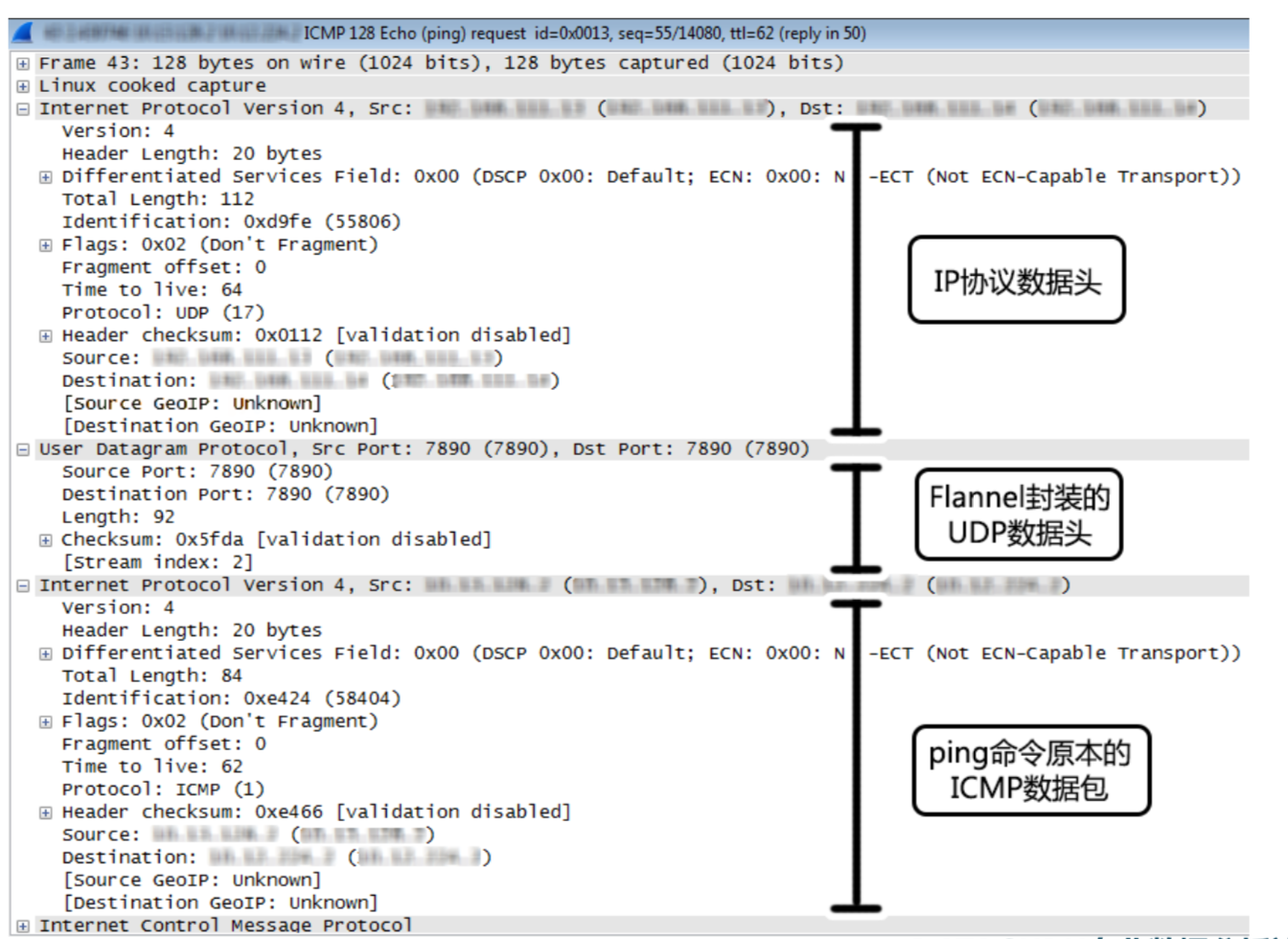

原始数据是在起始节点的 Flannel服务上进行UDP封装 的，投递到目的节点后就被 另一端的Flannel服务还原成 了原始的数据包，两边的 Docker服务都感觉不到这个 过程的存在。

用Etcd存储子网拓扑与路由表 怎么确保每个Node上的Dockers引擎用不同的IP地址段，这个事情看起来很诡异，但真相十分简单。其实只是

单纯的因为Flannel通过Etcd分配了每个节点可用的IP地址段后，偷偷的修改了Docker的启动参数，见下图。



这个IP范围是由Flannel自动分配的，由Flannel通过保存在Etcd服务中的记录确保它们不会重复。



需要在每台Node上都安装flannel。flannel软件的下载地址为 https://github.com/ coreos/ flannel/releases。将下载的压缩包 flannel--linux-amd64.tar.gz解压，把二进制文件 flanneld和mk-docker-opts.sh复制到/usr/bin(或其他PATH环境变 量中的目录)，即可完成对flannel的安装。

使用systemd系统为例对flanneld服务进行配置。 编辑服务配置文件/usr/lib/systemd/system/flanneld.service:

[Unit]
Description=Flanneld overlay address etcd agent
After=network.target
Before=docker.service
[Service]
Type=notify
EnvironmentFile=/etc/sysconfig/flanneld EnvironmentFile=-/etc/sysconfig/docker-network
ExecStart=/usr/bin/flanneld -etcd-endpoints=${FLANNEL_ETCD} $FLANNEL_OPTIONS [Install]
RequiredBy=docker.service
WantedBy=multi-user.target

编辑配置文件/etc/sysconfig/flanneld，设置etcd的URL地址(Master上安装的etcd节点地址)

FLANNEL_ETCD="http://192.168.1.128:4001"

在启动flannel之前，需要在etcd中添加一条网络配置记录，这个配置将用于 flannel分配给每个Docker的虚拟IP地址段。

# etcdctl set /coreos.com/network/config '{ "Network": "10.1.0.0/16" }'

由于flannel将覆盖docker0网桥，所以如果Docker服务已启动，则停止 Docker服务，然后systemctl restart flanneld

在每个节点上执行:

sudo mk-docker-opts.sh -i
source /run/flannel/subnet.env
sudo rm /var/run/docker.pid
sudo ifconfig docker0 ${FLANNEL_SUBNET}

重启动一次Docker，这样配置就完成了。

Flannel很新颖很不错 实际在可控的网络里，路由的方案则性能

最好，适合生产用，配合Quagga 来做到 自动路由更新
