二值化神经网络(BNN)基础学习(一)

1.简介
2.优点
3.基本原理
4.结论^[3]
参考资料

1.简介

二值化神经网络，在浮点型(权重值和激活函数值存储类型，32bit)神经网络的基础，将其权重和激活函数值进行二值化(+1,-1存储，只需1bit)得到的神经网络。^[1]

BNN可用于嵌入式或移动场景(例如手机端、可穿戴设备、自动驾驶汽车等)^[1]，这些场景都没有GPU且计算能力和存储容量相对较弱且限制较大，具有研究的价值和意义。

二值化神经网络示例

2.优点

既然参数值存储位数变少，其运算速度和存储空间必然能较原来神经网络有所提升，同时在训练效果上有所提升。

存储空间上，通过将权重矩阵二值化，一个权重值只占用一个比特，相比于单精度浮点型权重矩阵，网络模型的内存消耗理论上能减少32倍，因此BNN在模型压缩上具有很大的优势。^[1]
运算速度上，权重值和激活函数值进行二值化之后，原来32位浮点型数的乘加运算，可以通过一次异或运算和一次popcnt(population count 统计有多少个为1的位)运算解决，在模型加速上具有很大的潜力。^[1]
训练效果上，有的时候二值网络的训练效果甚至会超越全精度网络，因为二值化过程给神经网络的权重和激活值带来了noise，像dropout一样，反而是一种regularization，可以部分避免网络的overfitting。^[2]

3.基本原理

方法来自于Bengio组2016年发表《Binarynet: Training deep neural networks with weights and activations constrained to +1 or -1》。

3.1 权重和激活值二值化^[3]

Deterministic（确定法）：大于等于0，取+1；否则，取-1

Stochastic（统计法）：以一定的概率，取+1，或-1

作者采用确定法，在前向传播过程中，经过Sign函数，可以将实数型的权值和激活值量化成+1，-1，当用于预测时，参数值仅为+1或-1，可以减小参数的内存占用和运算量；但是，训练时，仍需要对实数型的权值和激活值计算梯度，并以此更新权值。论文中说到这里如果不是实际值的话，梯度处处为0，无法进行梯度下降。

3.2 乘法优化

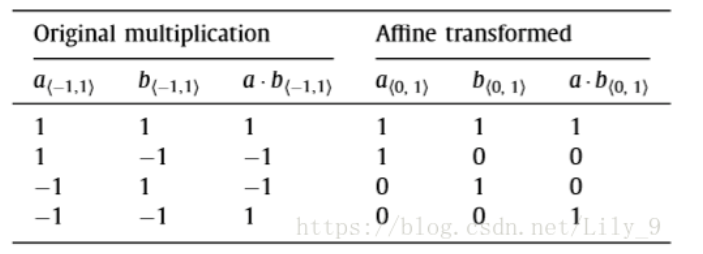

用Xnor代替乘法的可行性：

假如用0表示-1，那么原来的二值乘法运算，与Xnor的真值表一样，所以，用Xnor代替乘法是合理、可行的。

例：a=[1,-1, 1, 1, -1]，W=[-1,1,1,-1,-1]

正常乘法操作：a1xw1+a2xw2+a3xw3+a4xw4+a5xw5 =1x-1+-1x1+1x1+1x-1+-1x-1=-1

转成Xnor的计算方式：在程序中，a=[1,0,1,1,0],W=[0,1,1,0,0]表示的，

a^W=[1^0,0^1,1^1,1^0,0^0]=[1,1,0,1,0]

Popcount(a^w)=3

用vec_len表示向量元素个数的话，那么用xnor代替正常的乘累加（卷积），可以用通式：-(2Popcount(a^w)-vec_len)来计算，此例结果为 -(2Popcount(a^w)-5) = -1

3.3 权重和激活值更新

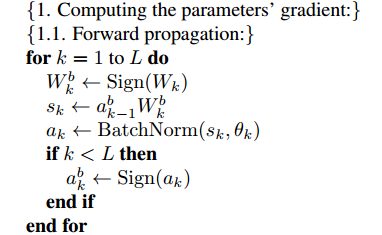

网络前向传播算法：

对所有层循环，符合函数对当前权重W_k二值化，记为W^b_k ，然后与上层激活值a^b_k-1相乘在进行BN得本层激活值a_k ,如果不是最后一层，则a_k进行二值化。

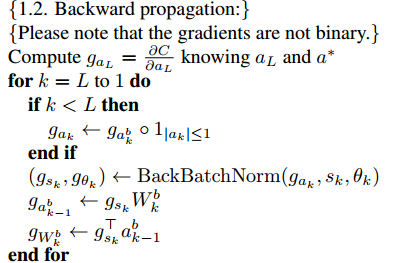

网络反向传播算法：

对所有层循环(倒序)，如果k不是第一层，则计算梯度g_ak ，其中1_|ak|含义:

图片来源于^[3]

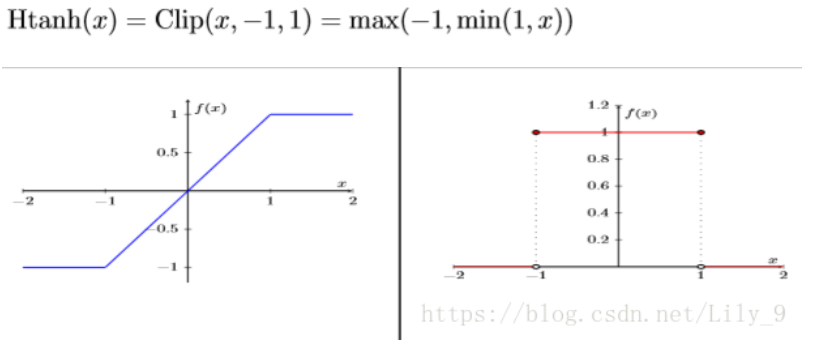

, 这里表示当|r|<=1时，Sign(r)的梯度等于1；否则，均为0。可见，这样处理，既保留了梯度信息，当r太大时，又取消梯度，加速网络的收敛。这就相当于，用HTanh(x)代替Sign(x)^[3]
