kvm虚拟化2-qemu-kvm

Kvm  只支持x86 64的硬件虚拟化    要求cpu必须支持硬件虚拟化 HVM

Kvm两个组件：

1 kvm.ko模块装入后为/dev/kvm 工作为hypervisor ，在用户空间通过系统调用loctl（）与内核中的kvm模块交互，从而完成虚拟机的创建，启动

2qemu-kvm进程：在用户空间用于实现IO设备模拟，用于实现一个虚拟机实例

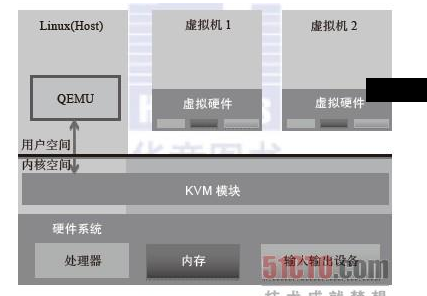

Kvm架构

Virtio：开源的半虚拟化解决方案

KSM：扫描内存，如发现有多个虚拟机实例的内存有共同的数据内存空间，将其合唯一（用的不多）

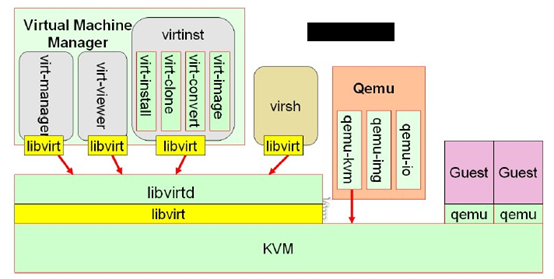

Kvm管理工具

1 使用qemu-kvm管理kvm

qemu：

　　处理器模拟器

仿真各IO设备

将仿真设备连接至主机的物理设备

提供用户接口

想命令使用qemu  创建链接 ln   -sv   /usr/libexec/qemu-kvm    /usr/bin

Qemu-kvm

　　-machine [type=]name：-machine help来获取列表，用于指定模拟的主机类型；

　　-cpu cpu：-cpu help来获取列表；用于指定要模拟的CPU型号；

　　-smp n[,maxcpus=cpus][,cores=cores][,threads=threads][,sockets=sockets]：指明虚拟机上vcpu的数量及拓扑；

　　-boot [order=drives][,once=drives][,menu=on|off] [,splash=sp_name][,splash-time=sp_time][,reboot-timeout=rb_time][,strict=on|off]

order：各设备的引导次序：c表示第一块硬盘，d表示第一个光驱设备；-boot order=dc,once=d

　　-m megs：虚拟机的内存大小；

　　-name NAME：当前虚拟机的名称，要惟一；

块设备相关的选项：

　　-hda/-hdb file：指明IDE总线类型的磁盘映射文件路径；第0和第1个；

-hdc/-hdd file：第2和第3个；

-cdrom file：指定要使用光盘映像文件；

　　-drive [file=file][,if=type][,media=d][,index=i][,cache=writethrough|writeback|none|directsync|unsafe][,format=f]：

　　file=/PATH/TO/SOME_IMAGE_FILE：映像文件路径；

　　if=TYPE：块设备总线类型，ide, scsi, sd, floppy, virtio,...

media=TYPE：介质类型，cdrom和disk；

index=i：设定同一类型设备多个设备的编号；

　　cache=writethrough|writeback|none|directsync|unsafe：缓存方式；

format=f：磁盘映像文件的格式；

显示选项：

　　-display type：显示的类型，sdl, curses, none和vnc；

　　-nographic：不使用图形接口；

　　-vga [std|cirrus|vmware|qxl|xenfb|none]：模拟出的显卡的型号；

　　-vnc display[,option[,option[,...]]]]：启动一个vnc server来显示虚拟机接口； 让qemu进程监听一个vnc接口；

display：

(1) HOST:N

在HOST主机的第N个桌面号输出vnc；

5900+N

(2) unix:/PATH/TO/SOCK_FILE

(3) none

options：

password：连接此服务所需要的密码；

-monitor stdio：在标准输出上显示monitor界面；

Ctrl-a, c：在console和monitor之间切换；

Ctrl-a, h

模拟：

网络选项：

-net nic[,vlan=n][,macaddr=mac][,model=type][,name=str][,addr=str][,vectors=v]

为虚拟机创建一个网络接口，并将其添加至指定的VLAN；

model=type：指明模拟出的网卡的型号，ne2k_pci,i82551,i82557b,i82559er,rtl8139,e1000,pcnet,virtio

创建个磁盘影像文件：

qemu-img   create  -f   qcow2  -o  perallocation=metadate,size=80g   /vms/centos/centos.img

创建虚拟网络：

创建虚拟网卡，都是成对出现的一个在虚拟机上，另一个添加到桥上这样就可以通信了

ip  link  add  vethm.1  type veth  peer  name  vethm.2

ip  link  show   显示

ip  link  del  vethx.1  type  veth  peer  name  vethx.2   删除

这里可以模拟个空间，然后将一个网卡放进去

ip  netns   add  router1    创建

ip   netns   list     查看

ip  link  set   dev  vethm.2  netns  router1    vethm.2 添加 router1 中

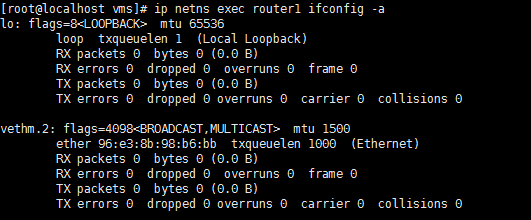

在router1 中查看

ip netns  exec  router1  ifconfig  -a

配置 ip 后激活就可以通信了

一般虚拟机都会将另一个网卡添加到桥中

brctl  show    显示

创建一个桥：brctl   addbr    br-int

Ifconfig    br-int   up     激活

脚本：

#!/bin/bash

Bridge=br-int

If  [ -n  “$1” ]; then

Ip   link  set  $1  up

Sleep  1

Brctl   addif  $bridge   $1

[ $?  -eq  0]  &&  exit 0 ||  exit 1

Else

Echo  “no  interface  specified”

Exit 2

Fi

启动虚拟机实例：

#qemu-kvm  -name  c1  -m  256  -smp  2  -drive  file=/vms/ cirros1.img,media=disk,if=virtio,format=qcow2   -net  nic,model=virtio,macaddr=52:54:00:00:00  -net  tap,script=/etc/qemu-ifup   -vnc  :0  -daemonize

再起一个

~]# qemu-kvm  -name  c2  -m  256  -smp  2  -drive  file=/vms/cirros/cirros1.img,media=disk,if=virtio,format=qcow2   -net  nic,model=virtio,macaddr=52:54:00:00:01  -net  tap,script=/etc/qemu-ifup   -vnc  :2  -daemonize

此时看在桥中关联了两个网卡tap01  tap02

# vncviewer  ：0 &    进入虚拟机

基于net与外面交互

打开核心转发：sysctl  -w   net.ipv4.ip_forward=1

在虚拟机中，指定网关  ：route  add  default   gw  10.1.1.254

iptables -t nat –vnL

ping  进行抓包发现是宿主机在访问

tcpdump   -i  ens33  icmp

如何将外面服务器连接到虚拟机，添加dnat规则

Iptables   -t  nat  -A  preroutung   -d  172.16.0.67  -p  tcp   --dport  22922   -j  DNAT  --to  destination  10.1.1.1:22

#ssh  -p  22922  root@172.16.0.67

Dnsmasq   是一个轻量级的dns和dhcp服务器

#dnsmasq   -i  br-int  -F  10.1.1.11,10.1.1.100  -o  3,10.1.1.254
