背景

项目需求，要把字模文件导入到32中FLASH的指定地址，使用了ST-LINK V2 连接单片机和计算机，然后通过ST-LINK Utility 软件的配合将弄好的字模bin文件导入到FLASH指定地址。下面记录一下整个过程：

1.连接ST-LINK V2与单片机

博主的只需要连接4个线即可：

  • VDD
  • GND
  • SWCLK
  • SWDIO

2.配置工程

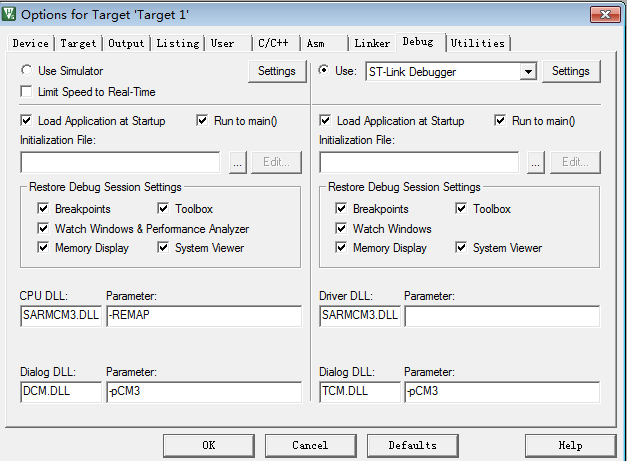

然后打开工程，进行配置，选择ST-Link Debugger

然后查看是否检测到ST-Link（选择SW）

如果你的可以显示如图内容，那么就成功连接了。

3.配置ST-LINK Utility

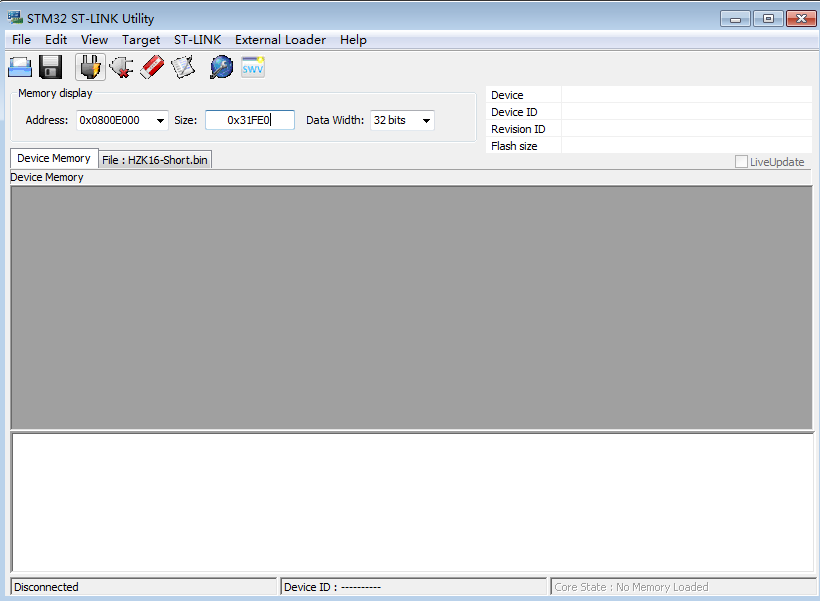

打开软件后的界面如示：

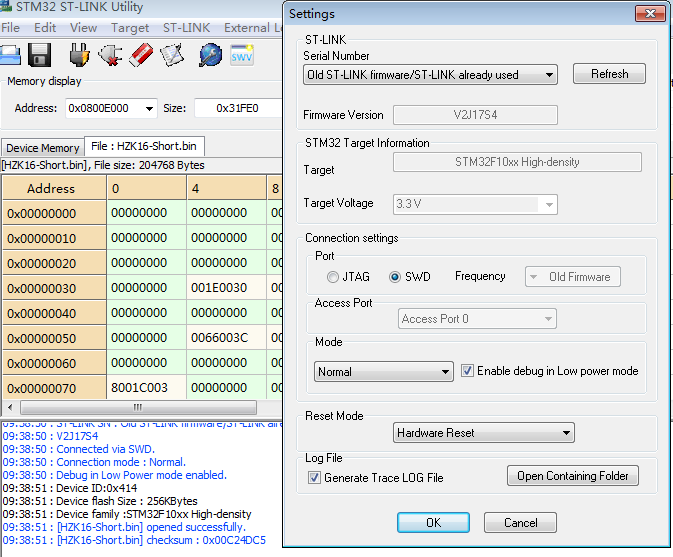

点击蓝色的球，打开设置界面，设置Port为SWD

点击那个黑色的插头，来连接目标

4.烧录bin文件

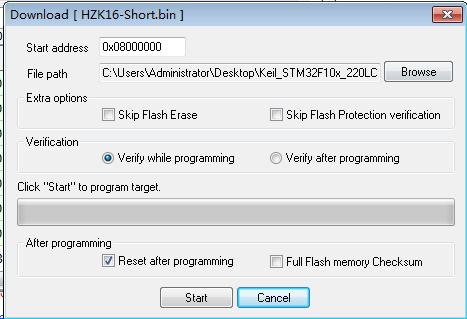

点击第六个文件图标，在Browse中找到要烧录的bin文件，选择烧录在FLASH中的起始地址，勾选按图来，然后点击Start就可以了。

最后提一下：ST-LINK Utility可以在连接的时候就读取芯片的ID，FLASH内存大小。
