iptables防火墙规则介绍与配置

防火墙简单介绍

• 防火墙根据什么对外网的进出数据流进行控制？
• 源IP、目标IP、源端口号、目标端口号、协议、指针位（SYN、FIN、ACK、RST）、状态（NEW、ESTABLISHED、INVIAD）、MAC地址等

防火墙的分类？

1、从软硬角度

• 软件:ISA、windows自带的、iptables
• 硬件:ASA、juniper

工作的层次不同

• 网络防火墙：工作在三层
• 状态防火墙：工作在三层
• 代理防火墙：工作在应用层 反向代理（squid、nginx、varnish、haproxy、lvs）

iptables

# 五链（钩子函数）
INPUT
OUTPUT
FORWARD
PREROUTING
POSTROUTING

# 四表
raw：负责数据的状态跟踪
PREROUTING
OUTPUT

mangle：修改数据的标识
INPUT
OUTPUT
FORWARD
PREROUTING
POSTROUTING

nat：修改源、目标ip或端口
PREROUTING
POSTROUTING
OUTPUT

filter：数据的过滤
INPUT
OUTPUT
FORWARD

书写规则的方法

“堵”：使用画像一个一个比对 白名单

“通”：使用“良民证”，有可以通过，没有拒绝通过 黑名单

规则的匹配方法

自上往下，逐一匹配；匹配即停止（除log外），未匹配则使用默认

注意：

书写规则时一定注意先后顺序

书写规则的建议

越详细越写在规则的前面，越模糊越往后；如模糊包含详细则使用模糊。

表的匹配顺序

raw—–> mangle—–> nat—–> filter

规则链的匹配顺序

• 入站数据：PREROUTING—->INPUT
• 出站数据：OUTPUT—–>POSTROUTING
• 转发数据：PREROUTING—–>FORWARD——>POSTRING

#开启linux的路由转发功能：
1、临时
[root@localhost ~]# echo “1” > /proc/sys/net/ipv4/ip_forward
或
[root@localhost ~]# /sbin/sysctl -w net.ipv4.ip_forward=1
2、永久
[root@localhost ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1 //将原来的0改为1,
[root@localhost ~]# sysctl -p //使对/etc/sysctl.conf的修改的生效

iptables规则的语法

iptables [-t 表名] 管理选项 [链名] [条件匹配] [-j 动作或跳转]
注意事项：
1、中括号内的内容可以省略
2、缺省表，指的是filter表
3、链名、动作或跳转字母必须大写
4、设置链的默认策略/规则，可以不写条件匹配，此外必须都写
5、不指定链名，为该表内的所有链

动作：
ACCEPT 允许
DROP 丢弃，时不时会返回一些信息
LOG 记录日志
REJECT 拒绝
SNAT 修改源IP地址
DNAT 修改目标IP地址
MASQUERADE 地址伪装

管理选项：
编辑规则：
-A：在指定链末尾添加新规则
-I: 在指定链首部或指定位置插入规则
-R: 修改、替换指定链中的某一条规则，按规则的序号或内容确定
-P：设置指定链的默认规则
-N：新建一条用户自定义的规则链
清除规则：
-D：删除指定链中的某一条规则，按规则的序号或内容确定
-F：清空指定链中的所有规则
-X：删除指定表中用户自定义的规则链
查看规则：
-L：列出指定中所有的规则进行查看，若未指定链名，则列出表中所有链的内容
-n：使用数字形式显示输出结果
-v：插卡规则列表时显示详细信息
–line-numbers：查看规则列表时，同时显示规则在链中的序号
-h：查看命令的帮助信息
-Ｖ：查看ｉｐｔａｂｌｅｓ命令工具的版本信息

条件匹配：
通用条件匹配：
-p 协议名称: 常用的有ip、tcp、udp、icmp等 ！取反 如：-p !icmp(除了icmp协议)
-s 源IP地址或-s 源网络/子网掩码
-d 目标IP地址或-d 目标网络/子网掩码
-i 接口名称： 如 -i eth0（数据从网卡eth0进入）
-o 接口名称： 如 -o eth2（数据从网卡eth2出去）

隐含条件匹配：
–sport：源端口号 端口号1:端口号2（表示连续的端口）
–dport：目标端口号
–tcp-flags:
格式：–tcp-flags 检查的标志位范围 设置的标志位
说明：
标志位的范围：SYN，RST，ACK，FIN
设置的标志位：该标志位为1，则匹配规则
例如：iptables -A INPUT -s 192.168.100.20 -p tcp –tcp-flags SYN,ACK,RST,FIN SYN -j ACCEPT
或
iptables -A INPUT -s 192.168.100.20 -p tcp –syn -j ACCEPT
! –syn:
–icmp-type: icmp消息的类型
echo-request/8： 请求
echo-reply/0: 回应

显示条件匹配：
-m limit:
–limit 速度：n/s:每秒n个数据包 n/m:每分钟n个数据包 n/h：每小时n个数据包
–limit-burst 峰值： 默认是5
-m connlimit：
–connlimit-above n: 运行建立n个以上的连接
！–connlimit-above n: 只允许连接小于等于n个连接
-m state：
–state：
new（发起连接请求）、established（连接建立成功）、related（连接相关联）、invalid（无效）、none（无）
-m iprange：
–src-range IP地址范围：
–dst-range IP地址范围：使用“-”表示连续
-m multiport：
–sports 源端口范围：
–dports 目标端口范围：使用“:”表示连续；多个不连续的端口使用“，”分割
-m mac：
–source-mac 源MAC：

规则的保存

service iptables save：将编辑的好的规则保存至/etc/sysconfig/iptables中,iptables服务重启时会自动应用保存在该文件中的规则
iptables-save：将编辑好的规则导出至指定位置 例如：iptables-save > /tmp/defaultrule
iptables-restore：导入编辑好的规则 如：iptables-restore < /tmp/defaultrule

防火墙配置

查看

iptables -nvL --line-number
-L 查看当前表的所有规则，默认查看的是filter表，如果要查看NAT表，可以加上-t NAT参数
-n 不对ip地址进行查，加上这个参数显示速度会快很多
-v 输出详细信息，包含通过该规则的数据包数量，总字节数及相应的网络接口
–line-number 显示规则的序列号，这个参数在删除或修改规则时会用到

添加

添加规则有两个参数：-A和-I。其中-A是添加到规则的末尾；-I可以插入到指定位置，没有指定位置的话默认插入到规则的首部
例如当前规则：
[root@test ~]# iptables -nL --line-number
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    DROP       all  --  192.168.1.1          0.0.0.0/0
2    DROP       all  --  192.168.1.2          0.0.0.0/0
3    DROP       all  --  192.168.1.4          0.0.0.0/0
添加一条规则到尾部：

[root@test ~]# iptables -A INPUT -s 192.168.1.5 -j DROP
再插入一条规则到第三行：

[root@test ~]# iptables -I INPUT 3 -s 192.168.1.3 -j DROP
查看：

[root@test ~]# iptables -nL --line-number
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    DROP       all  --  192.168.1.1          0.0.0.0/0
2    DROP       all  --  192.168.1.2          0.0.0.0/0
3    DROP       all  --  192.168.1.3          0.0.0.0/0
4    DROP       all  --  192.168.1.4          0.0.0.0/0
5    DROP       all  --  192.168.1.5          0.0.0.0/0
可以看到192.168.1.3插入到第三行，而原来的第三行192.168.1.4变成了第四行。

删除

删除用-D参数
删除之前添加的规则（iptables -A INPUT -s 192.168.1.5 -j DROP）：
[root@test ~]# iptables -D INPUT -s 192.168.1.5 -j DROP
有时候有些规则太长，删除时要写一大串，既浪费时间又容易写错，这时我们可以先使用–line-number查看出该条规则的行号，再通过行号删除
[root@test ~]# iptables -nv --line-number
iptables v1.4.7: no command specified
Try `iptables -h' or 'iptables --help' for more information.
[root@test ~]# iptables -nL --line-number
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    DROP       all  --  192.168.1.1          0.0.0.0/0
2    DROP       all  --  192.168.1.2          0.0.0.0/0
3    DROP       all  --  192.168.1.3          0.0.0.0/0
删除第二行规则
[root@test ~]# iptables -D INPUT 2

修改

修改使用-R参数

将第三行规则改为ACCEPT
先看下当前规则：

[root@test ~]# iptables -nL --line-number
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    DROP       all  --  192.168.1.1          0.0.0.0/0
2    DROP       all  --  192.168.1.2          0.0.0.0/0
3    DROP       all  --  192.168.1.5          0.0.0.0/0
修改：

[root@test ~]# iptables -R INPUT 3 -j ACCEPT
再查看下：

[root@test ~]# iptables -nL --line-number
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    DROP       all  --  192.168.1.1          0.0.0.0/0
2    DROP       all  --  192.168.1.2          0.0.0.0/0
3    ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0

IPTABLES 规则(Rules)

牢记以下三点式理解iptables规则的关键：

Rules包括一个条件和一个目标(target)
如果满足条件，就执行目标(target)中的规则或者特定值。
如果不满足条件，就判断下一条Rules。
目标值（Target Values）
下面是你可以在target里指定的特殊值：

ACCEPT – 允许防火墙接收数据包
DROP – 防火墙丢弃包
QUEUE – 防火墙将数据包移交到用户空间
RETURN – 防火墙停止执行当前链中的后续Rules，并返回到调用链(the calling chain)中。
如果你执行iptables --list你将看到防火墙上的可用规则。下例说明当前系统没有定义防火墙，你可以看到，它显示了默认的filter表，以及表内默认的input链, forward链, output链。

查看filter表（默认不加也是查看的filter表）：
iptables -t filter --list
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

查看mangle表：
iptables -t mangle --list

查看NAT表：
iptables -t nat --list

查看RAW表：
iptables -t raw --list
注意：如果不指定-t选项，就只会显示默认的filter表。因此，以下两种命令形式是一个意思：

iptables -t filter --list   (or)   iptables --list

以下例子表明在filter表的input链, forward链, output链中存在规则：
iptables --list
Chain INPUT (policy ACCEPT)
num  target     prot opt source               destination
1    RH-Firewall-1-INPUT  all  --  0.0.0.0/0            0.0.0.0/0

Chain FORWARD (policy ACCEPT)
num  target     prot opt source               destination
1    RH-Firewall-1-INPUT  all  --  0.0.0.0/0            0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
num  target     prot opt source               destination

Chain RH-Firewall-1-INPUT (2 references)
num  target     prot opt source               destination
1    ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0
2    ACCEPT     icmp --  0.0.0.0/0            0.0.0.0/0           icmp type 255
3    ACCEPT     esp  --  0.0.0.0/0            0.0.0.0/0
4    ACCEPT     ah   --  0.0.0.0/0            0.0.0.0/0
5    ACCEPT     udp  --  0.0.0.0/0            224.0.0.251         udp dpt:5353
6    ACCEPT     udp  --  0.0.0.0/0            0.0.0.0/0           udp dpt:631
7    ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0           tcp dpt:631
8    ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0           state RELATED,ESTABLISHED
9    ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0           state NEW tcp dpt:22
10   REJECT     all  --  0.0.0.0/0            0.0.0.0/0           reject-with icmp-host-prohibited
以上输出包含下列字段：

num – 指定链中的规则编号
target – 指定条件或目标
prot – 协议：tcp, udp, icmp等
source – 数据包的源IP地址
destination – 数据包的目标IP地址

三、清空所有iptables规则
在配置iptables之前，你通常需要用iptables --list命令或者iptables-save命令查看有无现存规则，因为有时需要删除现有的iptables规则：
iptables --flush 或者 iptables -F
这两条命令是等效的。但是并非执行后就万事大吉了。你仍然需要检查规则是不是真的清空了，因为有的linux发行版上这个命令不会清除NAT表中的规则，此时只能手动清除：

iptables -t NAT -F

四、永久生效
当你删除、添加规则后，这些更改并不能永久生效，这些规则很有可能在系统重启后恢复原样。为了让配置永久生效，根据平台的不同，具体操作也不同。下面进行简单介绍：

1.Ubuntu
首先，保存现有的规则：
iptables-save > /etc/iptables.rules
然后新建一个bash脚本，并保存到/etc/network/if-pre-up.d/目录下：

#!/bin/bash
iptables-restore < /etc/iptables.rules
这样，每次系统重启后iptables规则都会被自动加载。
注意：不要尝试在.bashrc或者.profile中执行以上命令，因为用户通常不是root，而且这只能在登录时加载iptables规则。

2.CentOS, RedHat
# 保存iptables规则
service iptables save

# 重启iptables服务
service iptables stop
service iptables start
查看当前规则：

cat  /etc/sysconfig/iptables

追加规则的完整实例：仅允许SSH服务

本例实现的规则将仅允许SSH数据包通过本地计算机，其他一切连接（包括ping）都将被拒绝。

1.清空所有iptables规则
iptables -F

2.接收目标端口为22的数据包
iptables -A INPUT -i eth0 -p tcp --dport 22 -j ACCEPT

3.拒绝所有其他数据包
iptables -A INPUT -j DROP

默认链策略

警告：请勿在远程连接的服务器、虚拟机上测试！

当我们使用-L选项验证当前规则是发现，所有的链旁边都有policy ACCEPT标注，这表明当前链的默认策略为ACCEPT：

iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere            tcp dpt:ssh
DROP       all  --  anywhere             anywhere

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
这种情况下，如果没有明确添加DROP规则，那么默认情况下将采用ACCEPT策略进行过滤。除非：
a)为以上三个链单独添加DROP规则：

iptables -A INPUT -j DROP
iptables -A OUTPUT -j DROP
iptables -A FORWARD -j DROP
b)更改默认策略：

iptables -P INPUT DROP
iptables -P OUTPUT DROP
iptables -P FORWARD DROP
糟糕！！如果你严格按照上一节的例子配置了iptables，并且现在使用的是SSH进行连接的，那么会话恐怕已经被迫终止了！
为什么呢？因为我们已经把OUTPUT链策略更改为DROP了。此时虽然服务器能接收数据，但是无法发送数据：

iptables -L
Chain INPUT (policy DROP)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere            tcp dpt:ssh
DROP       all  --  anywhere             anywhere

Chain FORWARD (policy DROP)
target     prot opt source               destination

Chain OUTPUT (policy DROP)
target     prot opt source               destination

配置应用程序规则

尽管前面已经介绍了如何初步限制除SSH以外的其他连接，但是那是在链默认策略为ACCEPT的情况下实现的，并且没有对输出数据包进行限制。本节在上一节基础上，以SSH和HTTP所使用的端口为例，教大家如何在默认链策略为DROP的情况下，进行防火墙设置。在这里，我们将引进一种新的参数-m state，并检查数据包的状态字段。

1.SSH

# 允许接收远程主机的SSH请求
iptables -A INPUT -i eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT

# 允许发送本地主机的SSH响应
iptables -A OUTPUT -o eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT
-m state: 启用状态匹配模块（state matching module）
–-state: 状态匹配模块的参数。当SSH客户端第一个数据包到达服务器时，状态字段为NEW；建立连接后数据包的状态字段都是ESTABLISHED
–sport 22: sshd监听22端口，同时也通过该端口和客户端建立连接、传送数据。因此对于SSH服务器而言，源端口就是22
–dport 22: ssh客户端程序可以从本机的随机端口与SSH服务器的22端口建立连接。因此对于SSH客户端而言，目的端口就是22
如果服务器也需要使用SSH连接其他远程主机，则还需要增加以下配置：

# 送出的数据包目的端口为22
iptables -A OUTPUT -o eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT

# 接收的数据包源端口为22
iptables -A INPUT -i eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT

2.HTTP

HTTP的配置与SSH类似：

# 允许接收远程主机的HTTP请求
iptables -A INPUT -i eth0 -p tcp --dport 80 -m state --state NEW,ESTABLISHED -j ACCEPT

# 允许发送本地主机的HTTP响应
iptables -A OUTPUT -o eth0 -p tcp --sport 80 -m state --state ESTABLISHED -j ACCEPT

配置默认链策略
iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT DROP

3.允许远程主机进行SSH连接

iptables -A INPUT -i eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT
iptables -A OUTPUT -o eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT

4.允许本地主机进行SSH连接

iptables -A OUTPUT -o eth0 -p tcp --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPT
iptables -A INPUT -i eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPT

5.允许HTTP请求

iptables -A INPUT -i eth0 -p tcp --dport 80 -m state --state NEW,ESTABLISHED -j ACCEPT
iptables -A OUTPUT -o eth0 -p tcp --sport 80 -m state --state ESTABLISHED -j ACCEPT

防火墙SNAT、DNAT策略配置

NAT包含DNAT和SNAT

• DNAT：目标地址转换（Destination Network Address Translation）是Linux防火墙的一种地址转换操作，是iptables命令中的一种数据包控制类型，其作用是根据指定条件修改数据包的目标IP和目标端口
• SNAT：源地址转换（Source Network Address Translation）也是Linux防火墙的一种地址转换操作，也是iptables命令中的一种数据包控制类型，其作用是根据指定条件修改数据包的源IP地址

实验测试

1.环境准备

VMware软件

Windows虚拟机作为客户端，IP地址为 12.0.0.12

一台centos7虚拟机作为防火墙，IP地址为12.0.0.1和192.168.10.1

一台centos7虚拟机作为局域网web服务器，IP地址为192.168.10.10

关闭所有主机的Firewalld服务，安装iptables-server，开启iptables防火墙，清空所有规则，内网和外网web服务器安装httpd服务并开启

开启防火墙服务器的路由转发功能

实验过程

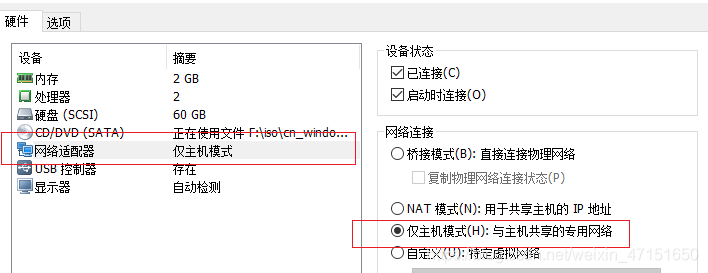

2.Windows客户机设置

3.web服务器设置

网卡为NAT模式，先安装httpd服务

[root@localhost ~]# yum install httpd -y
[root@localhost ~]# systemctl start httpd

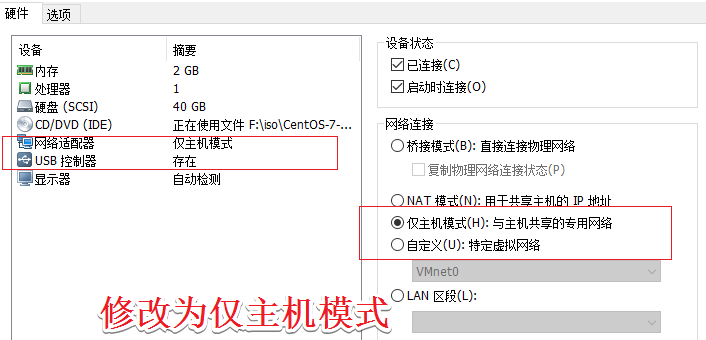

4.修改为仅主机模式

5.编辑网卡，设置IP地址

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
...省略内容
BOOTPROTO="static"	将dhcp修改为static
...省略内容，末尾添加下面内容
IPADDR=192.168.10.10
NETMASK=255.255.255.0
GATEWAY=192.168.10.1
[root@localhost ~]# systemctl restart network
[root@localhost ~]# ifconfig

6.清空防火墙规则

[root@localhost ~]# iptables -F
[root@localhost ~]# iptables -t nat -F

7.防火墙配置网卡

添加一张网卡，两张网卡都改为仅主机模式

[root@firewall ~]# cd /etc/sysconfig/network-scripts/
[root@firewall network-scripts]# cp ifcfg-ens33 ifcfg-ens36
[root@firewall network-scripts]# vim ifcfg-ens33
...省略内容
BOOTPROTO="static"	将dhcp修改为static
...省略内容。添加以下内容
IPADDR=192.168.10.1
NETMASK=255.255.255.0
[root@firewall network-scripts]# vim ifcfg-ens36
...省略内容
BOOTPROTO="static" 将dhcp修改为static
...省略内容
NAME="ens36"	将ens33修改为ens36
    		     删除UUID
DEVICE="ens36"	将ens33修改为ens36
添加以下内容
IPADDR=12.0.0.1
NETMASK=255.255.255.0
[root@firewall network-scripts]# systemctl restart network
[root@firewall network-scripts]# ifconfig

8.关闭Linux虚拟机的防火墙，开启路由转发功能

[root@firewall network-scripts]# iptables -F	   清空防火墙规则
[root@firewall network-scripts]# iptables -t nat -F	  清空DNAT和SNAT规则
[root@firewall network-scripts]# vim /etc/sysctl.conf
..省略内容，末行添加下段内容
net.ipv4.ip_forward=1	  开启路由转发功能
[root@firewall network-scripts]# sysctl -p	  刷新sysctl.conf配置
net.ipv4.ip_forward = 1

9.设置DNAT和SNAT地址映射

[root@firewall ~]# iptables -t nat -I PREROUTING -d 12.0.0.1 -p tcp --dport 80 -i ens36 -j DNAT --to-destination 192.168.10.10
[root@firewall ~]# iptables -t nat -I POSTROUTING -s 192.168.10.10/24 -o ens36 -j SNAT --to-source 12.0.0.1

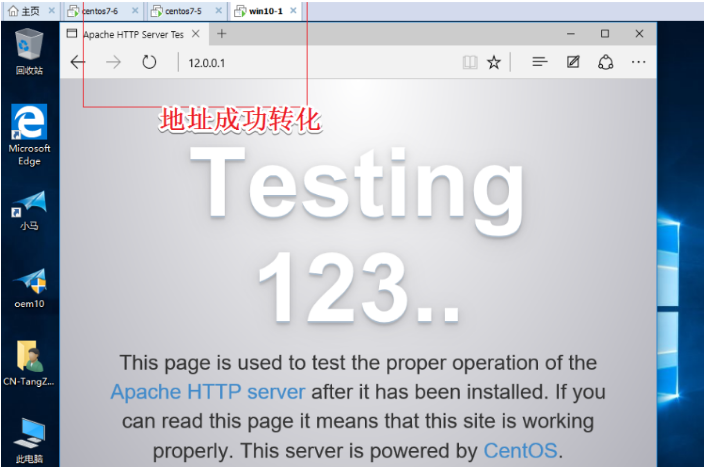

10.实验结果验证

客户端访问
