使用单臂路由实现不同vlan 互通

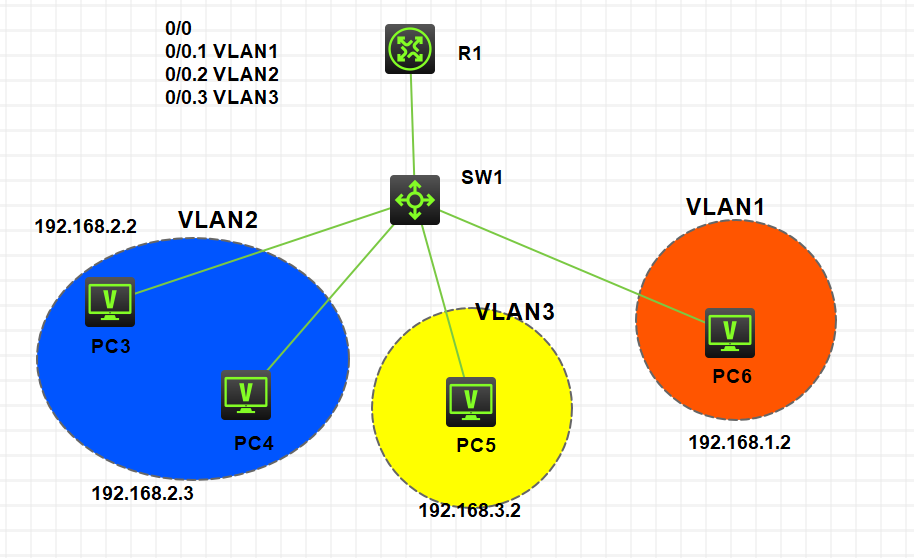

拓扑图

网关均为所在网段的第一个地址

交换机配置

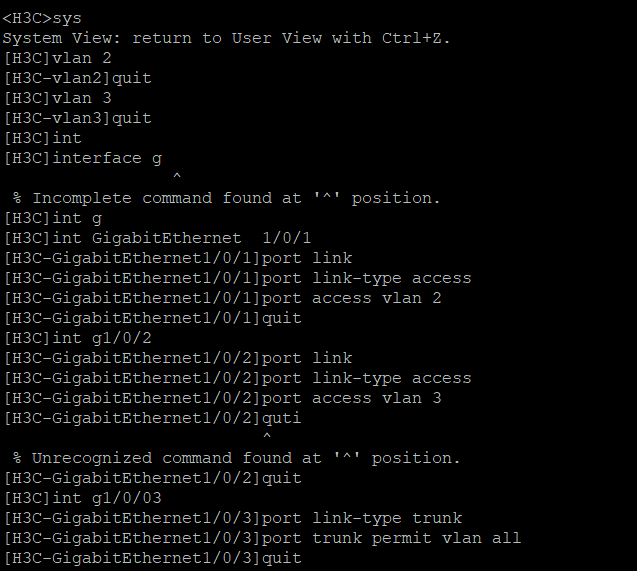

创建vlan 划分端口 配置端口类型

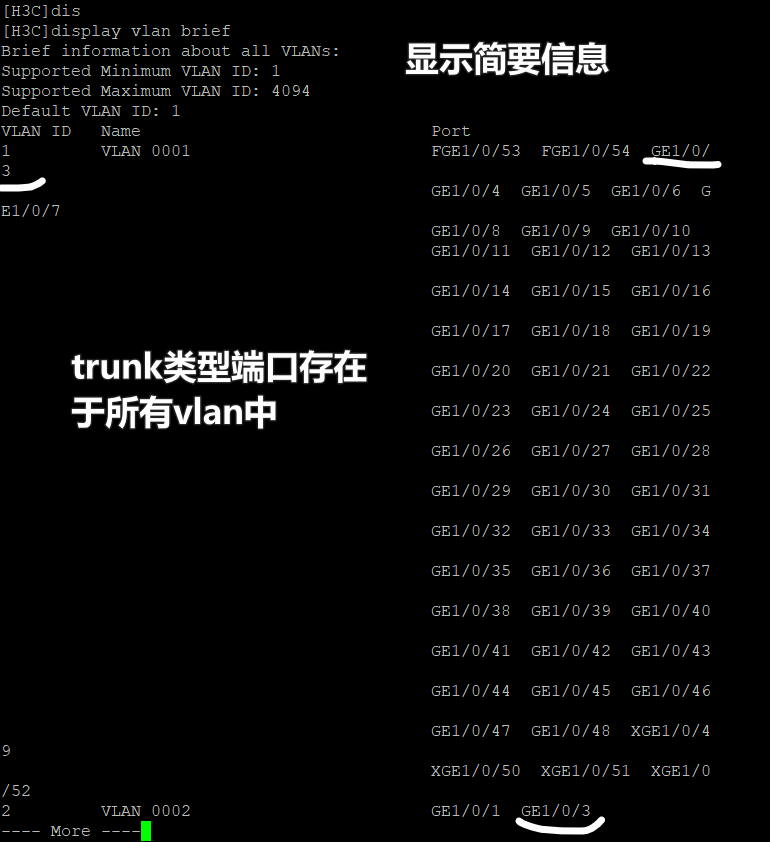

显示简要信息

路由器配置

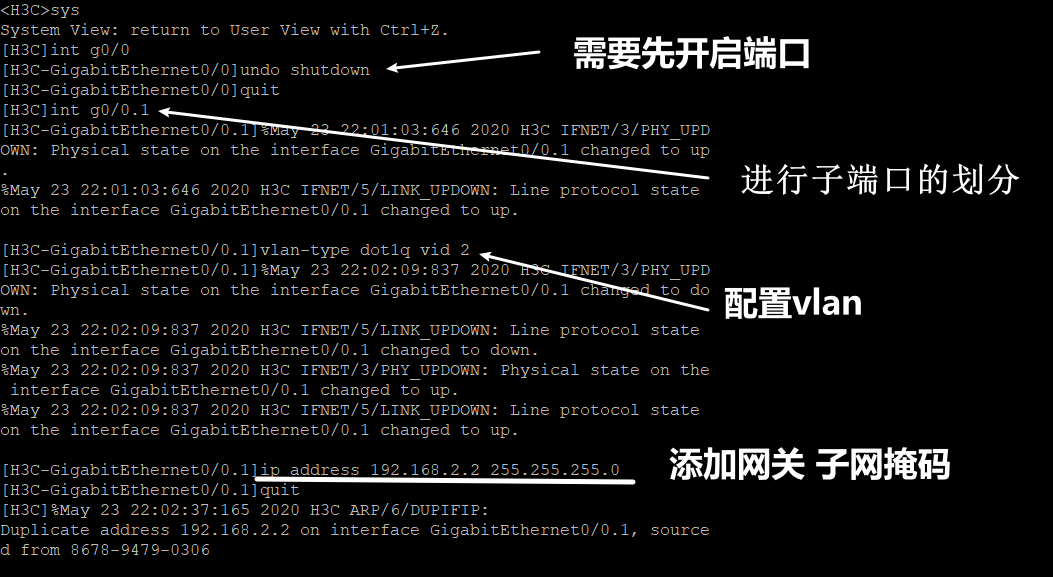

  1. 路由器的端口默认关闭，需要手动开启
  2. 进行子端口的划分：图中将 g0/0端口划分出一个小端口，g0/0.1 也可以是g0/0.2 .3 .4 影响不大，记住即可
  3. 配置vlan的类型 vlan-type dot1q vid vlan-number
  4. 为子端口添加 网关与子网掩码

查看端口状态和路由配置

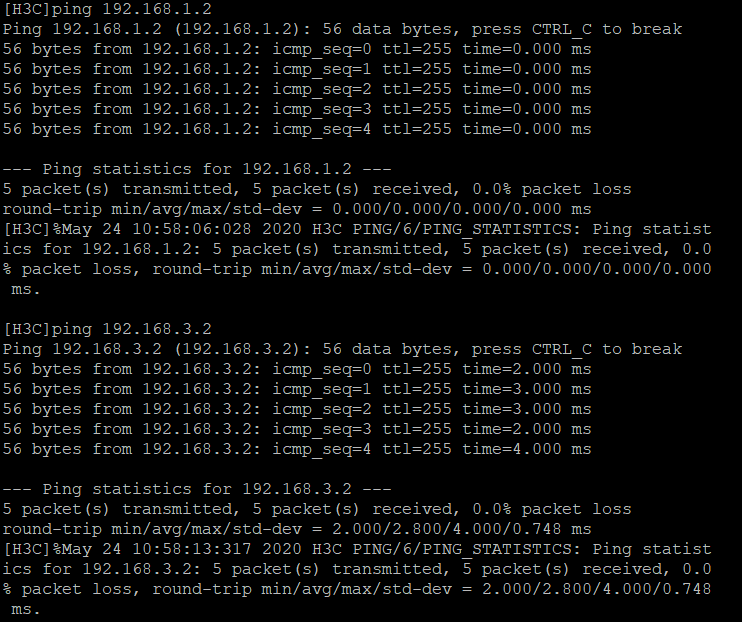

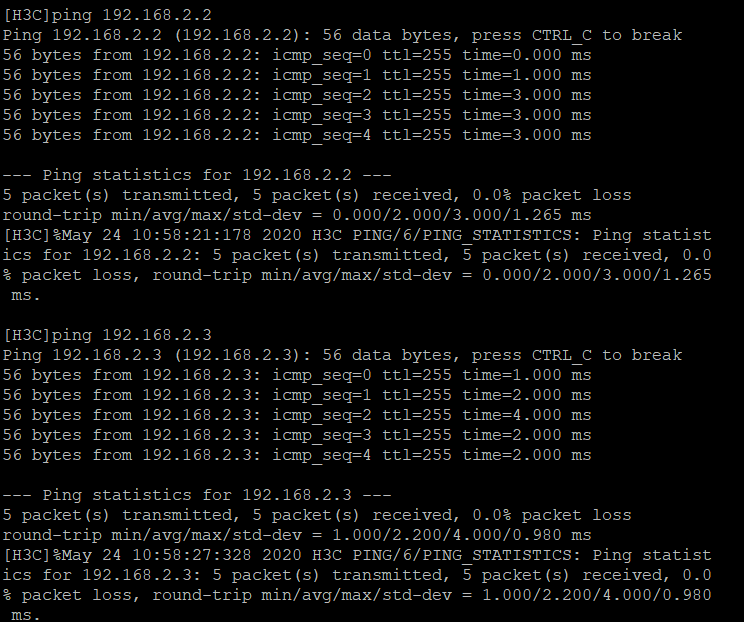

路由器ping 4 台PC

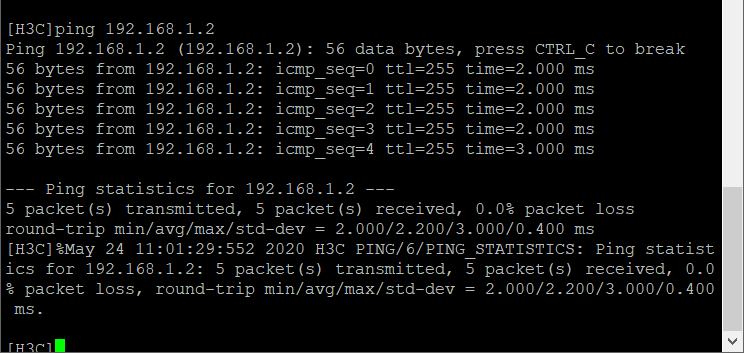

PC3 ping PC4

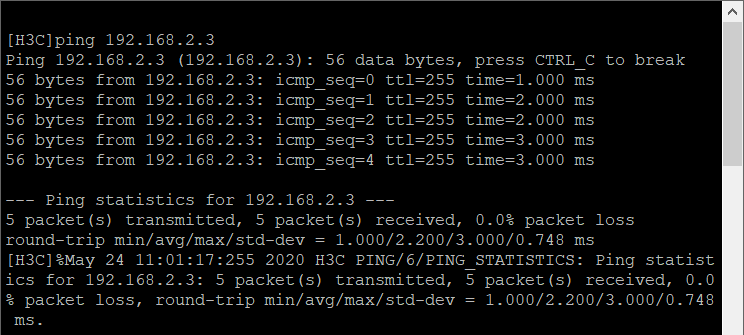

PC3 ping PC 5

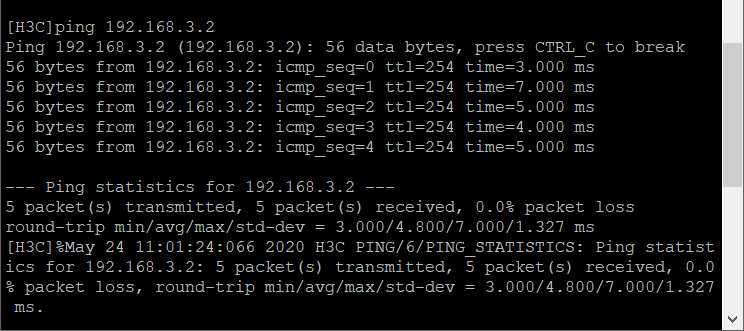

PC3 ping PC6
