4G DTU连接阿里云

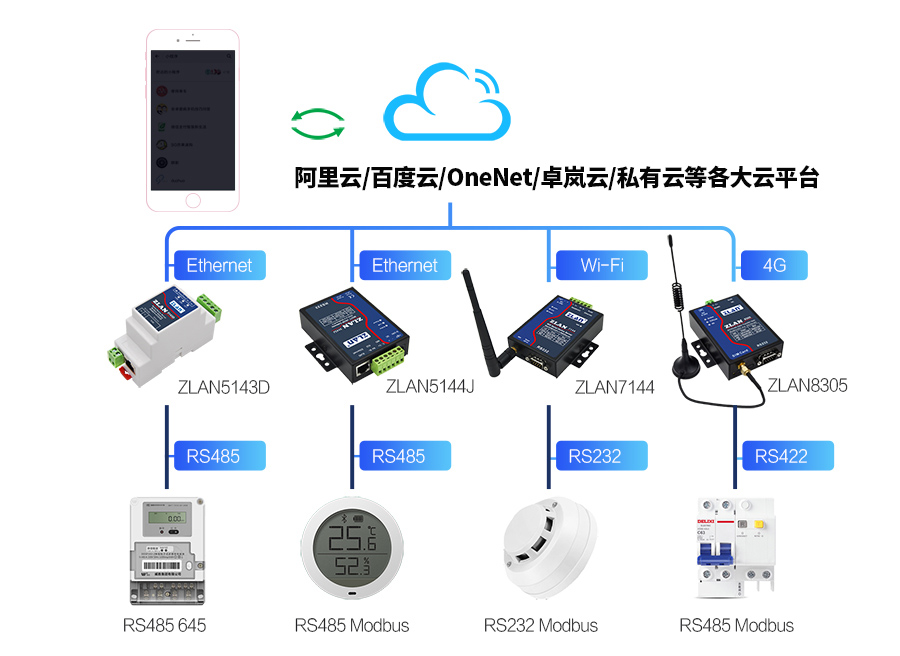

随着物联网平台的应用越来越广泛，越来越多的用户需求数据通过4G DTU传到阿里云，然后用户从阿里云上实时获取需要的数据，本文介绍卓岚设备ZLAN8305/ZLAN5144J如何通过MQTT功能和JSON数据格式与阿里云平台的连接。



l 硬件连接：确保卓岚的网关产品已入网，有线或者无线的卓岚产品连联网的路由器即可；2G/3G/4G产品插了有流量的卡即可。

l 软件配置

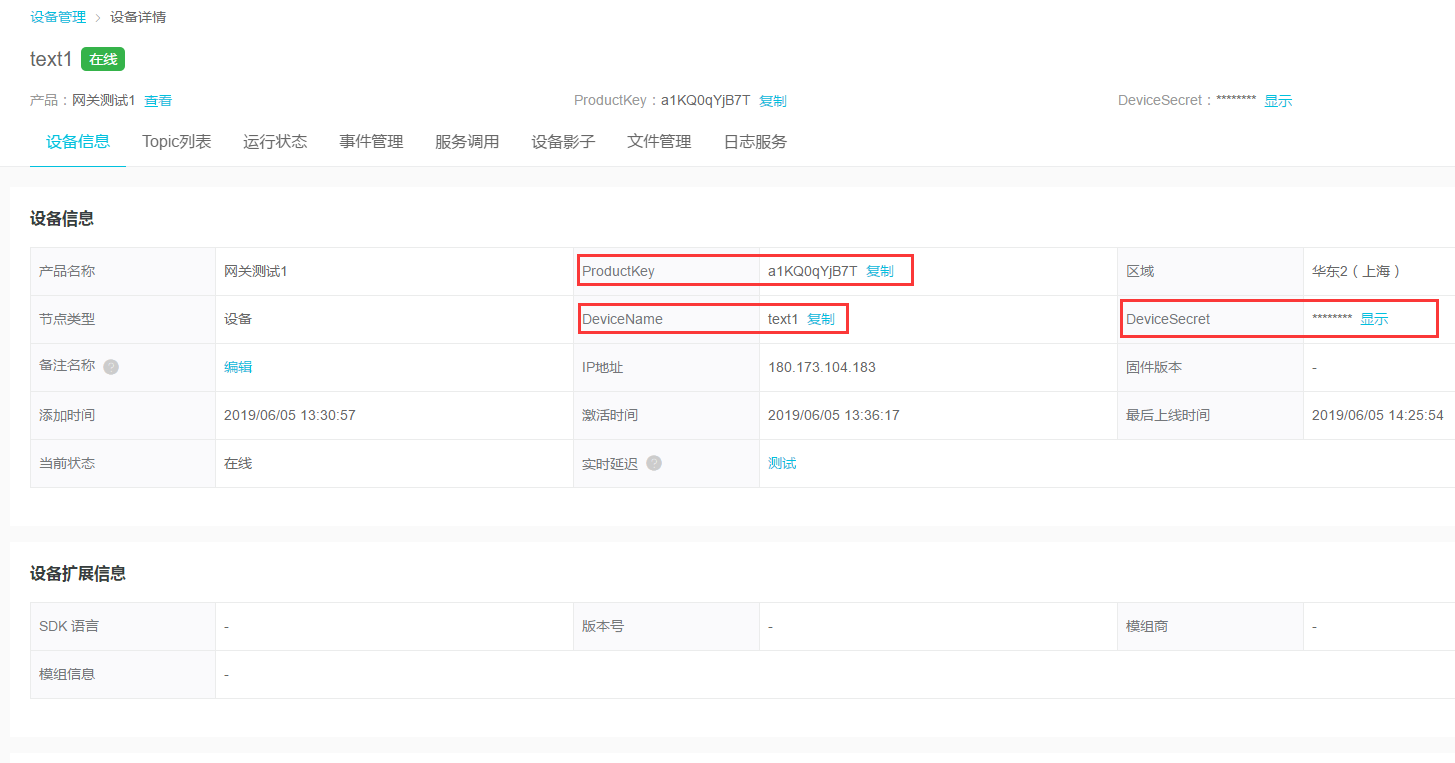

第一步 在创建了阿里云物联网产品并添加了设备后，可以查询到以下参数：

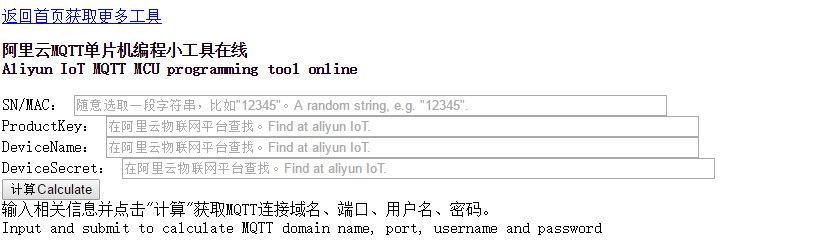

第二步：记录好这些参数，打开MQTT配置参数导出网页http://www.norra.cn:9091

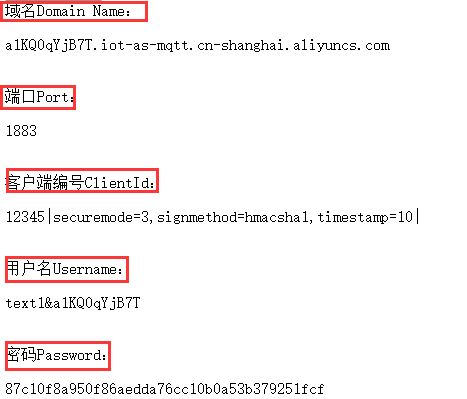

在网页中输入第一步中查询到的参数，其中SN/MAC填12345即可，点击“计算”，就会得到域名、端口、客户端编号、用户名、密码这5个MQTT配置参数。

如下：



第三步：在最新的ZLVircom软件里配置支持MQTT功能的串口服务器的MQTT参数：

1. 先把设备的工作模式改为TCP客户端，目的IP改为上图中的域名对应的IP，可以通过Ping域名来查到域名对应的IP。

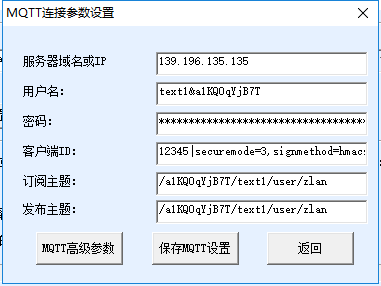

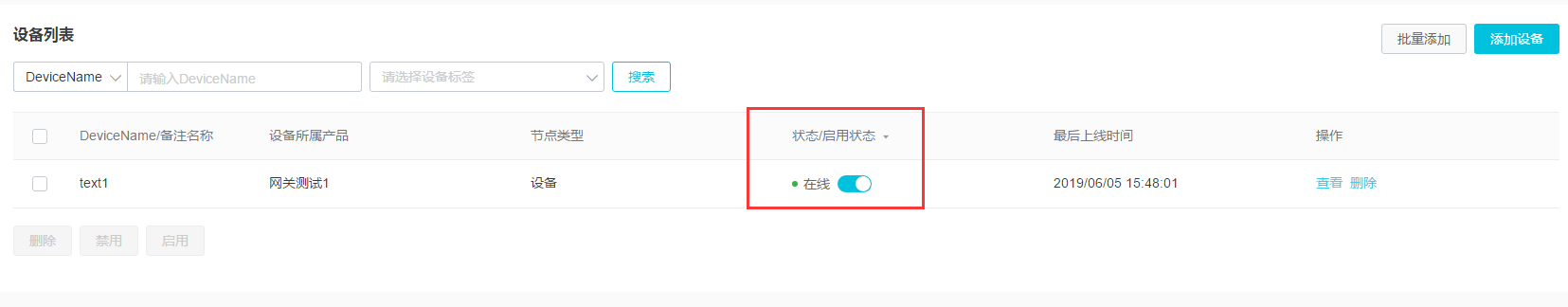

2. 打开“固件与配置”，点击MQTT配置，将上图的用户名、密码，客户端ID填写进去（订阅主题和发布主题我们稍后再设置），点击保存MQTT配置，然后下载，退出“固件与配置”后，修改设置，再点下自动更新，就看见我们的设备TCP已经建立了，物联网平台那里也会显示设备在线了。

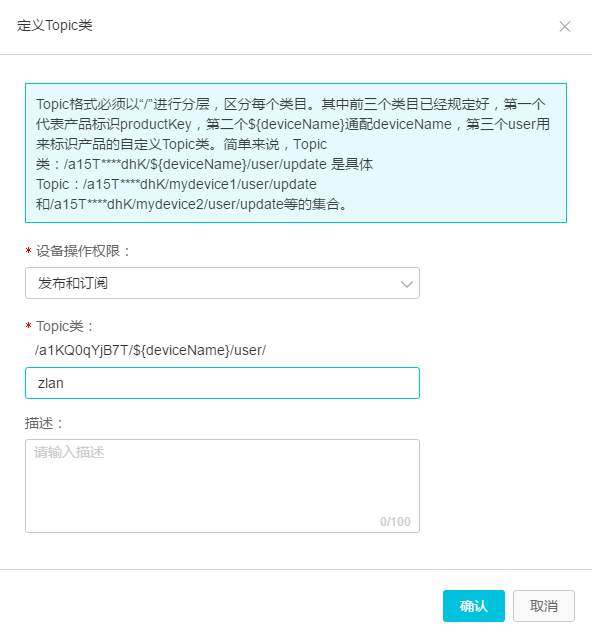

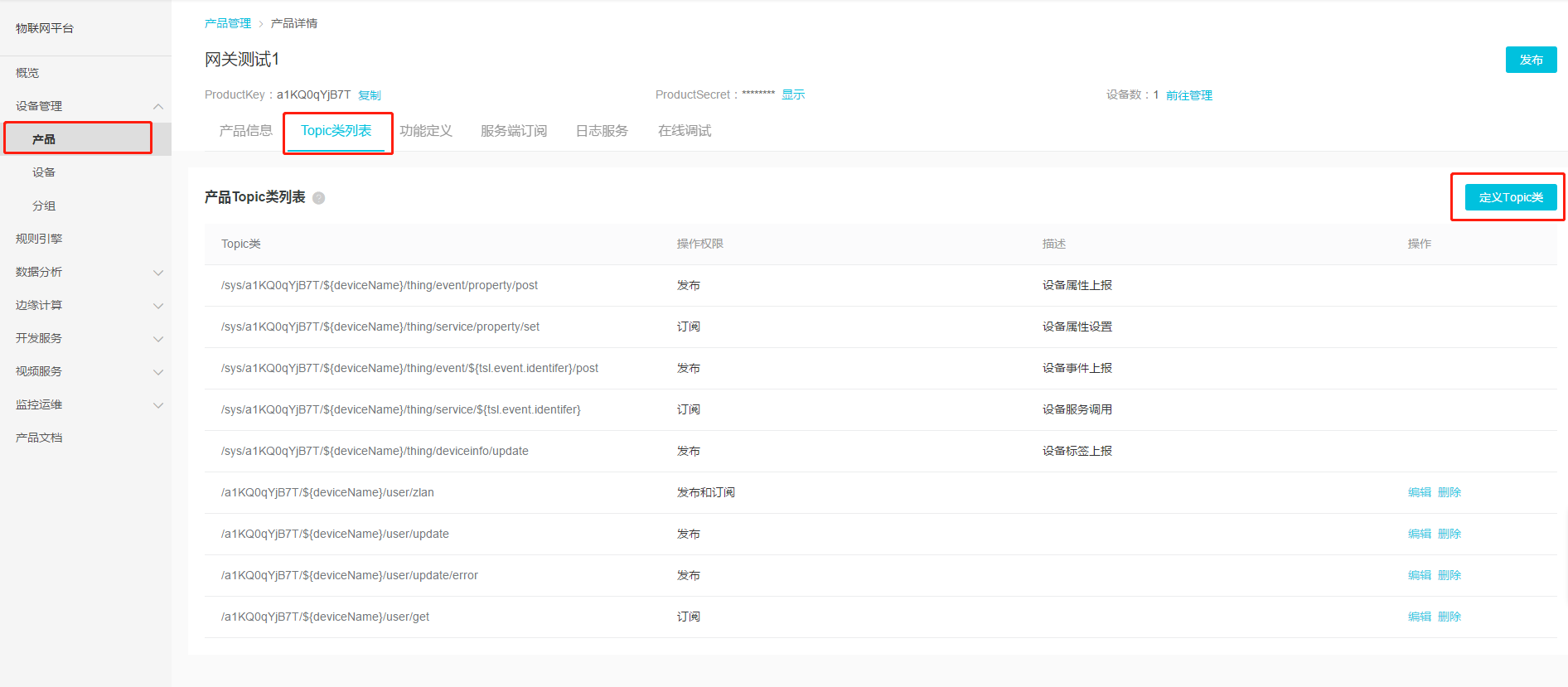

第四步：在建立了网关与物联网平台的TCP连接后，可以进行测试。首先我们需要在阿里云平台设备管理→产品→查看产品→Topic类列表中创建一个订阅/发布主题，如图所示点击“定义Topic类”进行创建：

系统默认创建了可测试发和收的Topic：“/a1KQ0qYjB7T/${deviceName}/user/get”和“/a1KQ0qYjB7T/${deviceName}/user/update”，前面一个是填写在MQTT配置里的“订阅主题”中，后面一个填写在“发布主题”中。您也可以自定义一个发布和订阅都支持的Topic，这样MQTT配置里只需要填同一个Topic格式就行了，从而不用区分，如：

创建好主题后，用ZLVircom软件打开MQTT配置，在订阅主题和发布主题中填写相应的主题，保存配置并下载。

第五步：开始进行数据互传测试，网关那用一根232/485转USB的线接电脑，然后打开comdebug或者其他串口调试工具，选择所连的COM口，并确认串口参数与网关设置的串口参数一致。

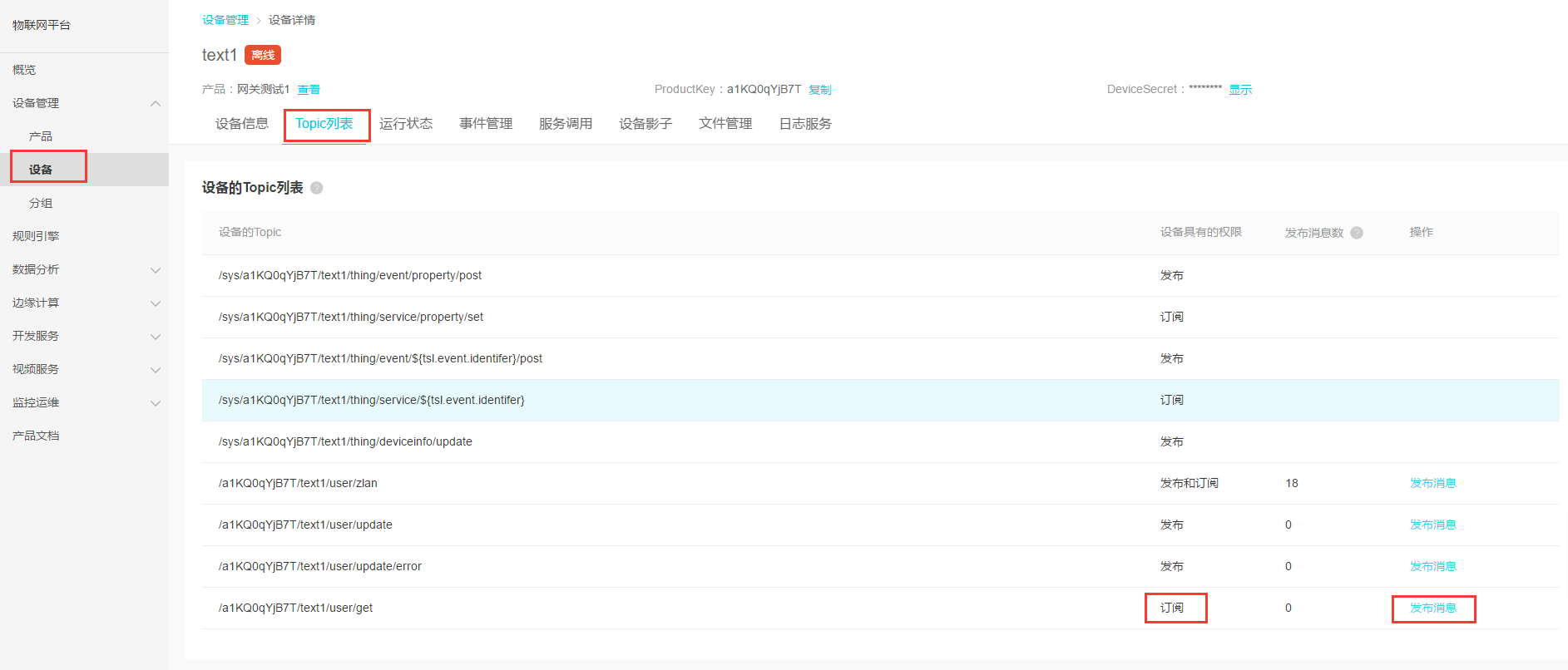

接着在阿里云平台设备管理→查看设备→Topic列表内选择一个已配置好的订阅主题进行物联网平台下发数据到comdebug的测试。

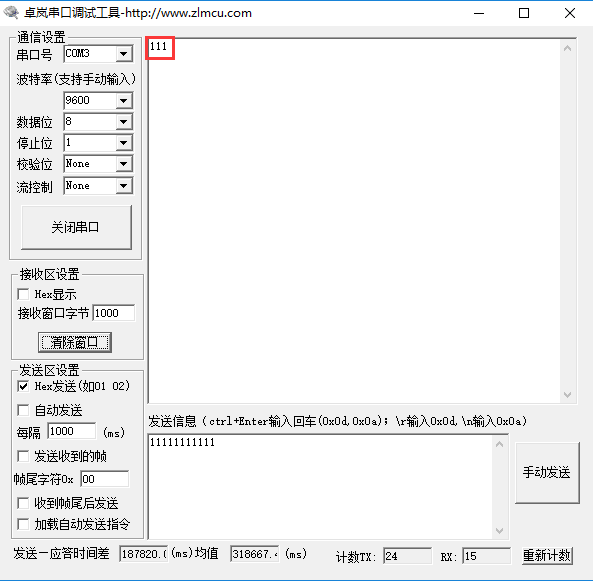

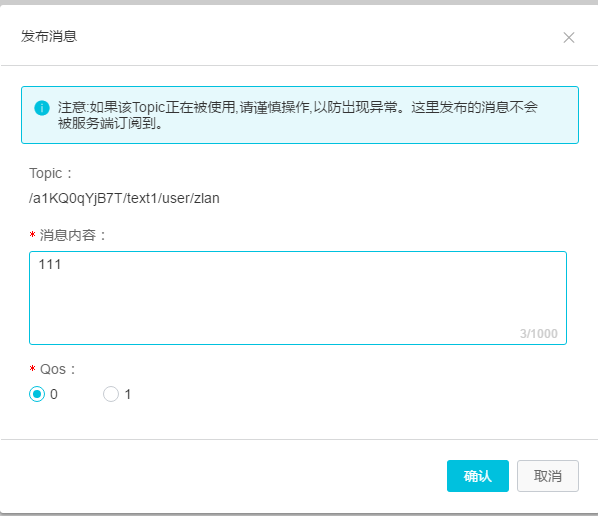

点击“发布信息”，如图中填写“111”（这里要用字符的格式发出），comdebug软件那能正常收到。

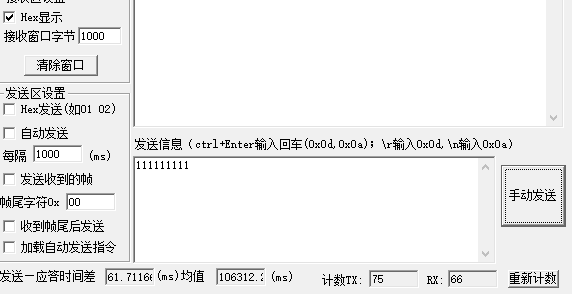

接着我们再测试从comdebug上发数据到物联网平台，comdebug发送字符串数

据“111111111”。

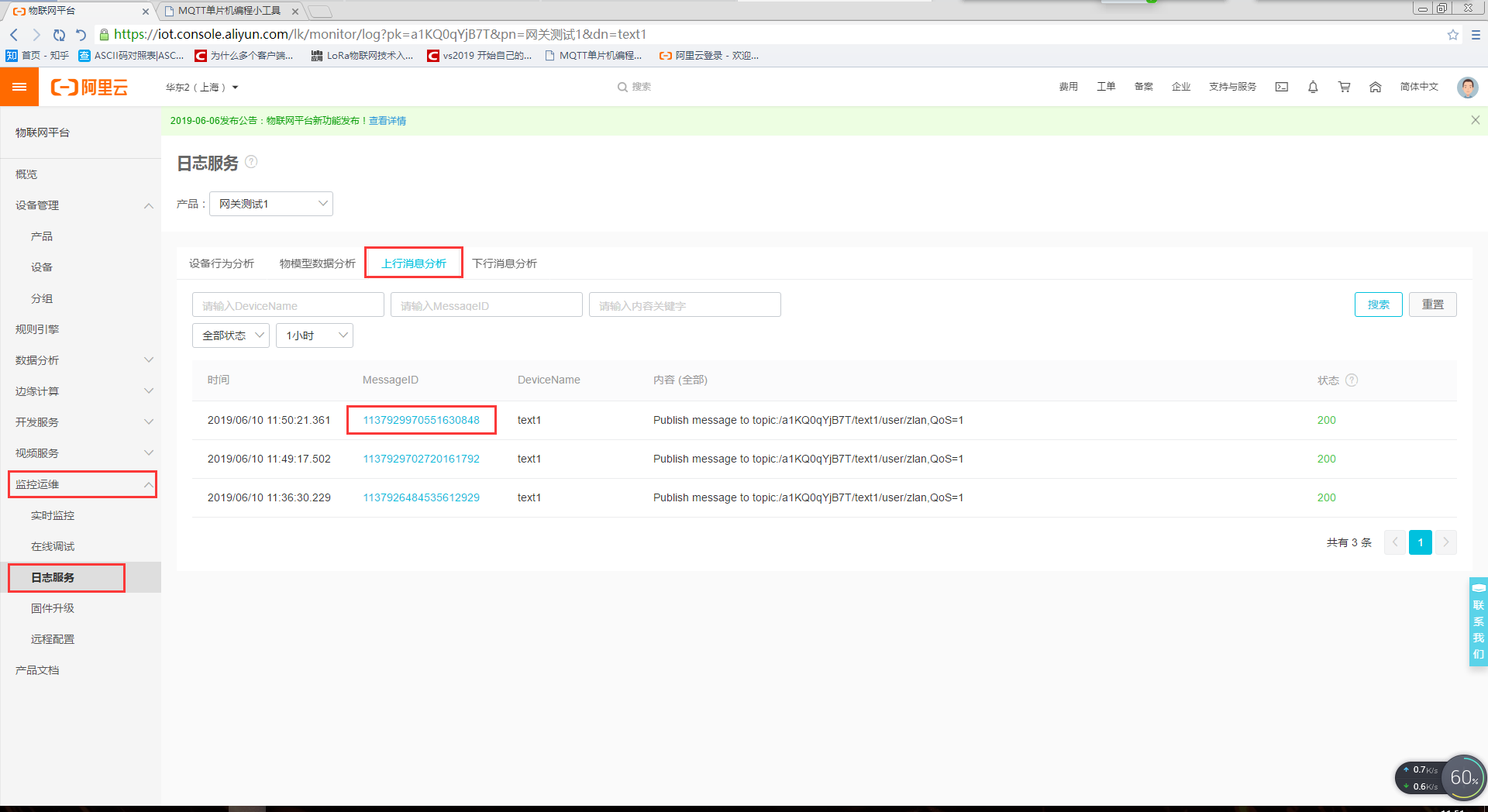

这边发送后，我们要查看物联网平台那是否收到数据，物联网平台上选择监控运维→日志服务→上行消息分析，可以看到确实收到了数据。

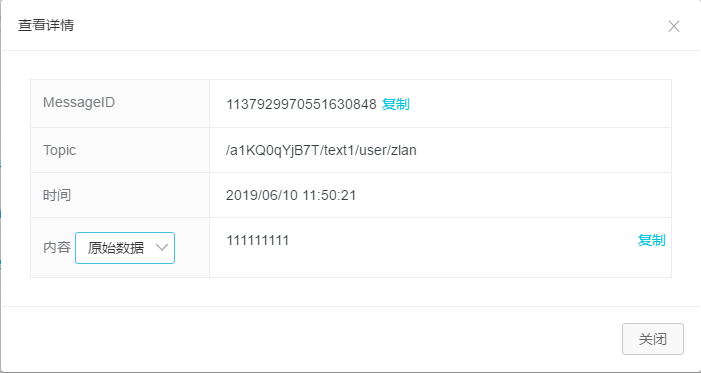

然后如果想查看数据的内容是否正确，点击上图红框中的MessageID，会弹出一个窗口，内容格式选择原始数据，查看上发数据是否正常。
