4.1 使用STM32控制MC20拨打电话
需要准备的硬件
- MC20开发板 1个
https://item.taobao.com/item.htm?id=562661881042 - GSM/GPRS天线 1根
https://item.taobao.com/item.htm?id=531979567261 - IPEX接口转SMA接口转接线 1根
https://item.taobao.com/item.htm?id=531979903836 - GPS有源天线 1根
https://item.taobao.com/item.htm?id=26241892024 - 中国移动或者联通的SIM卡一张，micro sim尺寸的
需要自备，如果只是测试GPRS可以购买物联网卡，该卡不能测试电话和短信功能
https://item.taobao.com/item.htm?id=562257211778 - DC9V1A电源一个
https://item.taobao.com/item.htm?id=41915338664
或者两节串联的18650电池
https://item.taobao.com/item.htm?id=530904849115 - USB-TTL模块 1个
https://item.taobao.com/item.htm?id=39481188174 - 杜邦线若干
https://item.taobao.com/item.htm?id=562848773709 - STM32F103最小系统板
https://item.taobao.com/item.htm?id=523336310868
使用代码源码位置：
功能：
可以通过STM32拨打电话给某个号码，这个代码写的比较完善，不是简单的只是发送指令，
而且对MC20的反馈数据进行解析分析判断是否正常。正常则运行下一个执行，不正常就会重复发送该指令。
可以从调试信息很清楚判定现在的工作状态。
测试流程：
- 修改代码内的需要被拨打的电话号码，然后编译正常通过。
char phoneNumber[] = "173XXXXXXX1"; //替换成需要被拨打电话的号码
- 把程序下载进STM32开发板
- 接线
接线说明：
STM32 MC20
3.3V ------> V_IO
GND <-----> GND
PA3 <------ GSM_TX
PA2 ------> GSM_RX
//用于调试可不接
STM32 USB-TTL模块
GND ------> GND
PA9/TX1 ------> RXD
4. 这里如果你想要看到调试信息，可以用一个USB-TTL模块接调试输出的那个虚拟串口，如果不想知道就不用接打开串口调试助手，对应那个USB-TTL模块，等待接收调试信息
5. 给MC20开机，并启动MC20模块，如果之前已经启动过了，那就不用重复启动了

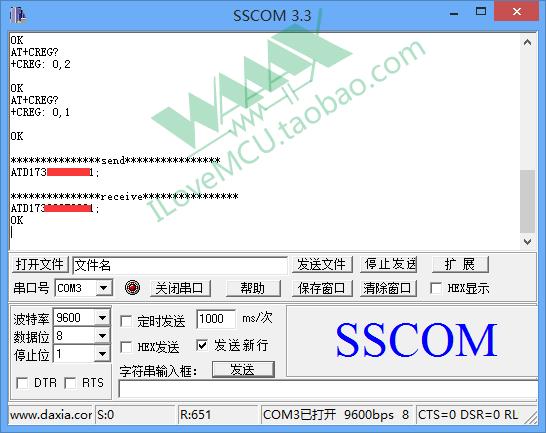

在USB-TTL对应的串口可以看到发送给MC20和MC20返回的数据的调试信息
如果都正常，您已经用STM32拨打出去电话了
