ISP PIPLINE (附加1) Green Imbalance

1、什么是Green imbalance

芯片的Gr和Gb通道获取的能量或者是输出的数据不一致，造成这种情况的原因一方面是Gr,Gb通道的半导体制造工艺方面的差异，另一方面是microlens的存在，特别是的sensor的边缘区域，Gr，Gb通道应为有角度差异，接收到光能不同造成。

在我接触的过的芯片中，三星中低端芯片出现这种情况比较多。

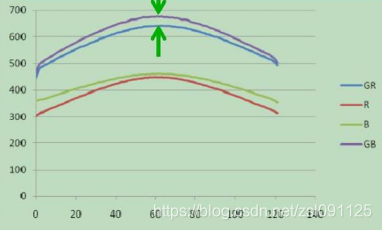

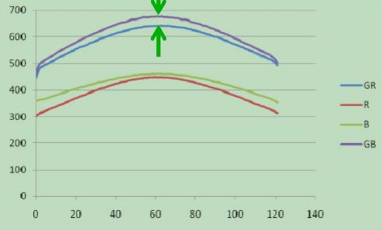

三维立体四通道的纵截面。

如果Gr,Gb相差稍微有点大，就会出现画面洗条纹情况，如下：

如何评价不同sensor的G imbalance能力：

直接求一副图像的gr,gb偏差：

GreenImbalance =mean(mean(100.* abs(Gr-Gb)./((Gr+Gb)/2)));

如何避免这种问题呢，当然就是选择好的sensor了，最直接的方式。比如选择sony中高端芯片。

如果选择的sensor出现这种问题，那么如何矫正呢，现在一般使用的是动态矫正，方式。就是将G值综合考虑周围G值的方法进行平均化。

比如：3*3矩阵，中间G值考虑四角的G值进行加权平均，使得gr,gb差异变小。

现在只要选择sony中端芯片基本就是可以杜绝这种情况。三星中低端基本都有这种问题。在这点上我很鄙视三星的sensor，祝愿它早日完蛋被sony干掉。
