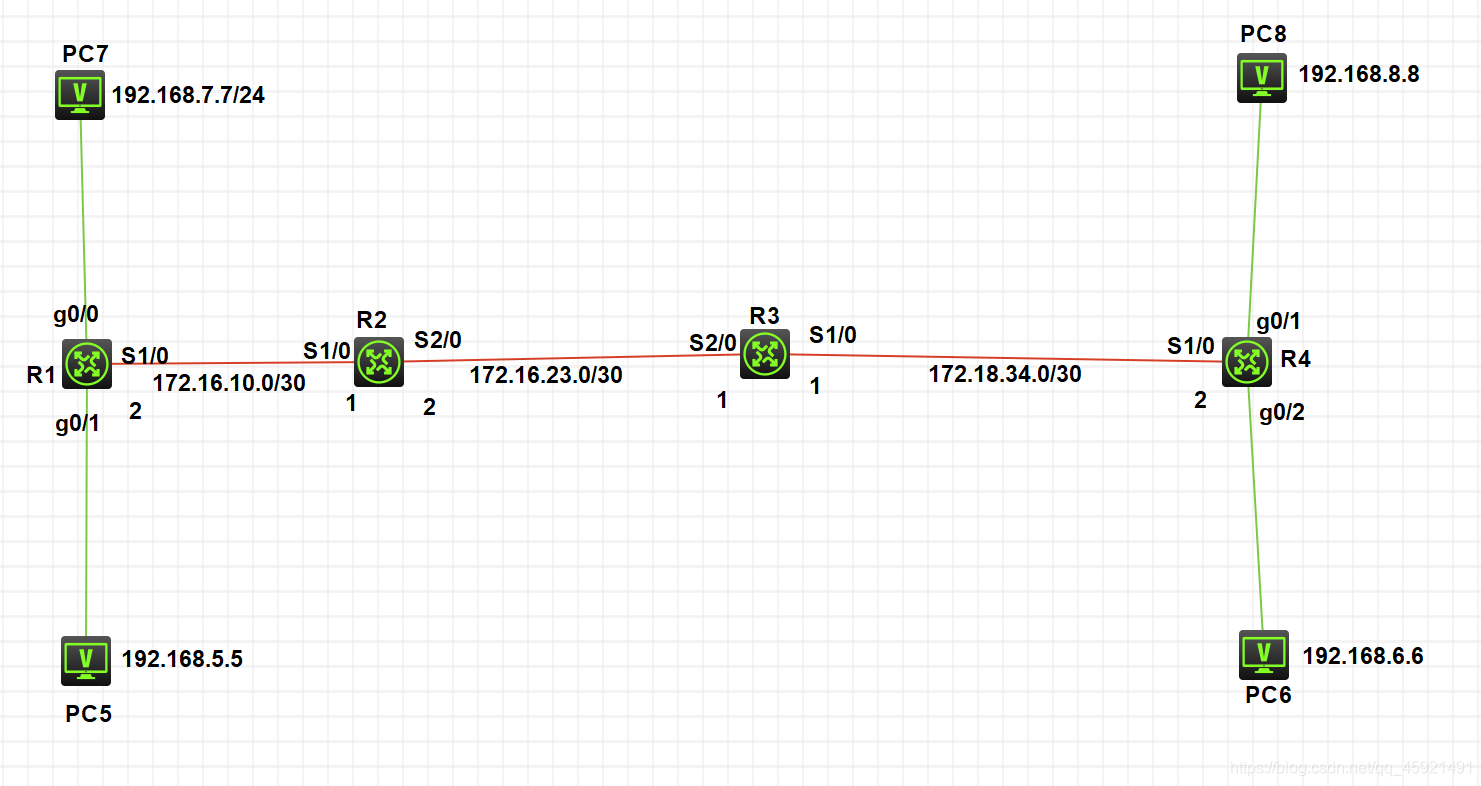

拓扑图

步骤：

  1. 连线，路由器与路由器通过S端口连接
  2. 配置好PC
  3. 配置路由器端口IP
  4. 配置路由器的下一跳地址（静态路由）

详细步骤

  1. 连线情况可见拓扑图

  2. 配置好PC

  3. 端口IP

    R1

    [R1]int g0/0

[R1-GigabitEthernet0/0]ip address 192.168.7.1 24

[R1-GigabitEthernet0/0]undo shutdown

[R1-GigabitEthernet0/0]quit

[R1]int g0/1

[R1-GigabitEthernet0/1]ip address 192.168.5.1 24

[R1-GigabitEthernet0/1]undo shutdown

[R1-GigabitEthernet0/1]quit

[R1]int s1/0

[R1-Serial1/0]ip add 172.16.10.2 30

[R1-Serial1/0]undo shutdown

[R1-Serial1/0]quit

    R2

    [H3C]sysname R2

[R2]int s1/0

[R2-Serial1/0]ip add 172.16.10.1 30

[R2-Serial1/0]undo shutdown

[R2-Serial1/0]quit

[R2]int s2/0

[R2-Serial2/0]ip add 172.16.23.2 30

[R2-Serial2/0]undo shutdown

[R2-Serial2/0]quit

    R3

    [H3C]sysname R3

[R3]int s1/0

[R3-Serial1/0]ip add 172.18.34.4 30

Invalid IP address or subnet mask!

[R3-Serial1/0]ip add 172.18.34.1 30

[R3-Serial1/0]undo shutdown

[R3-Serial1/0]quit

[R3]int s2/0

[R3-Serial2/0]ip add 172.16.23.1 30

[R3-Serial2/0]undo shutdown

[R3-Serial2/0]quit

    R4

    [H3C]sysname R4

[R4]int s1/0

[R4-Serial1/0]undo shutdown

[R4-Serial1/0]ip add 172.18.34.2 30

[R4-Serial1/0]quit

[R4]int g0/1

[R4-GigabitEthernet0/1]ip address 192.168.8.1 24

[R4-GigabitEthernet0/1]undo shutdown

[R4-GigabitEthernet0/1]quit

[R4]int g0/2

[R4-GigabitEthernet0/2]undo shutdown

[R4-GigabitEthernet0/2]ip address 192.168.6.1 24

[R4-GigabitEthernet0/2]quit

  4. 配置静态路由

    ip route-static 目的地址 下一跳地址

    R1 需要配置 到 PC8(192.168.8.8) 和 PC6(192.168.6.6)的路由

    [R1]ip rou

[R1]ip route-static 192.168.6.6 24 172.16.10.2

[R1]ip rou

[R1]ip route-static 192.168.8.8 24 172.16.10.2

[R1]ip rou

[R1]ip route-static 192.168.6.6 24 172.16.10.1

[R1]ip rou

[R1]ip route-static 192.168.8.8 24 172.16.10.1

    R2 4台PC都需要配置

    [R2]ip rou

[R2]ip route-static 192.168.6.6 24 172.16.23.1

[R2]ip rou

[R2]ip route-static 192.168.8.8 24 172.16.23.1

[R2]ip rou

[R2]ip route-static 192.168.7.7 24 172.16.10.2

[R2]ip rou

[R2]ip route-static 192.168.5.5 24 172.16.10.2

    R3 4台PC都需要配置

    [R3]ip rou

[R3]ip route-static 192.168.6.6 24 172.18.34.2

[R3]ip rou

[R3]ip route-static 192.168.8.8 24 172.18.34.2

[R3]ip rou

[R3]ip route-static 192.168.7.7 24 172.16.23.2

[R3]ip rou

[R3]ip route-static 192.168.5.5 24 172.16.23.2

    R4 配置PC7(192.168.7.7) 和 PC5(192.168.5.5)

    [R4]ip rou

[R4]ip route-static 192.168.5.5 24 172.18.34.1

[R4]ip rou

[R4]ip route-static 192.168.7.7 24 172.18.34.1

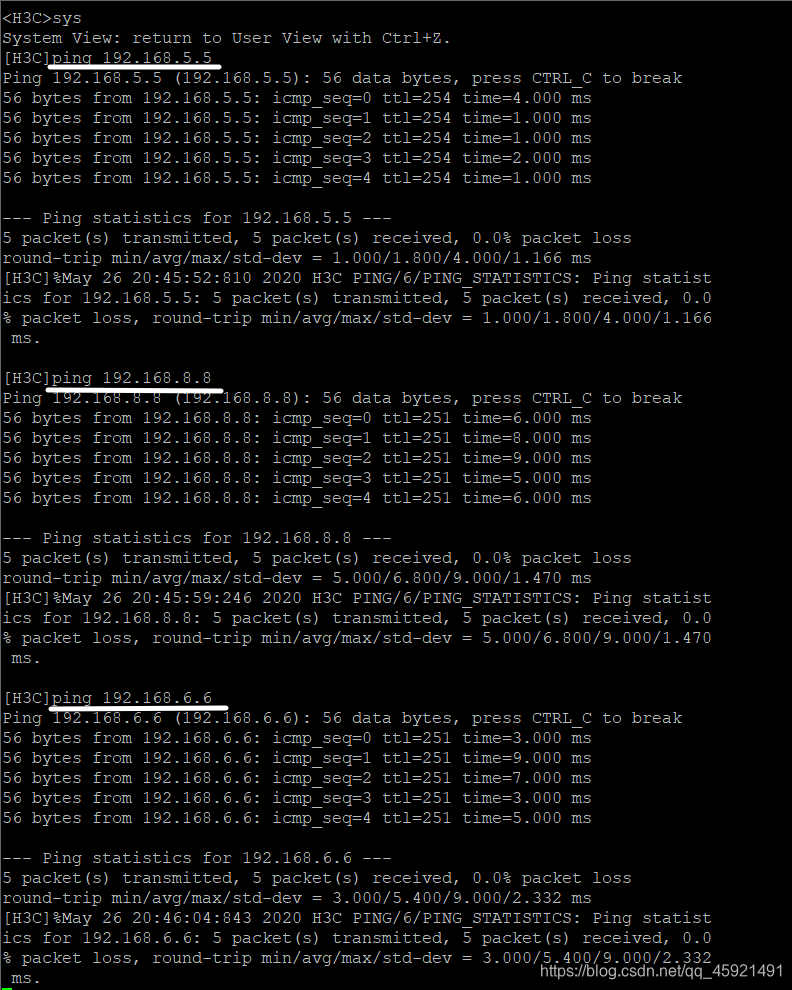

ping 结果

PC7
