简单介绍基于通道位置的队列（LanePositionedQueue）的实现。



​​

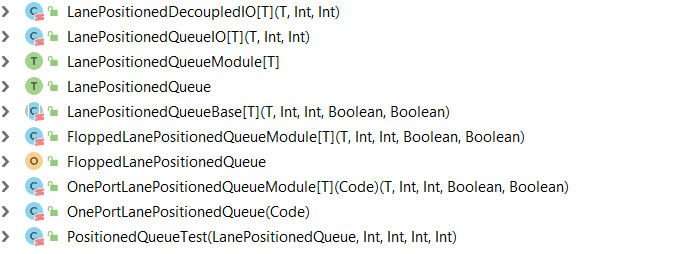

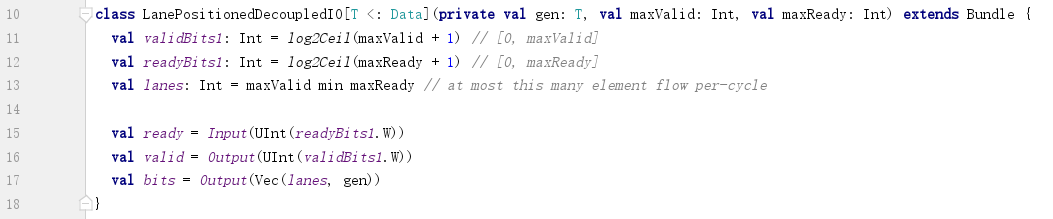

1. LanePositionedDecoupledIO



​​

包含多个lane的ReadyValid接口，其中：

a. maxVliad & maxReady：valid和ready信号的数量；

b. validBits1 & readyBits1：表示valid和ready的数量所需要的比特数；

c. lanes：包含多少个数据通路；

d. ready：允许输出数据的个数；

e. valid：可以输出数据的个数；

f. bits：我方要输出的数据：同时输出lanes个T类型的数据；



​​

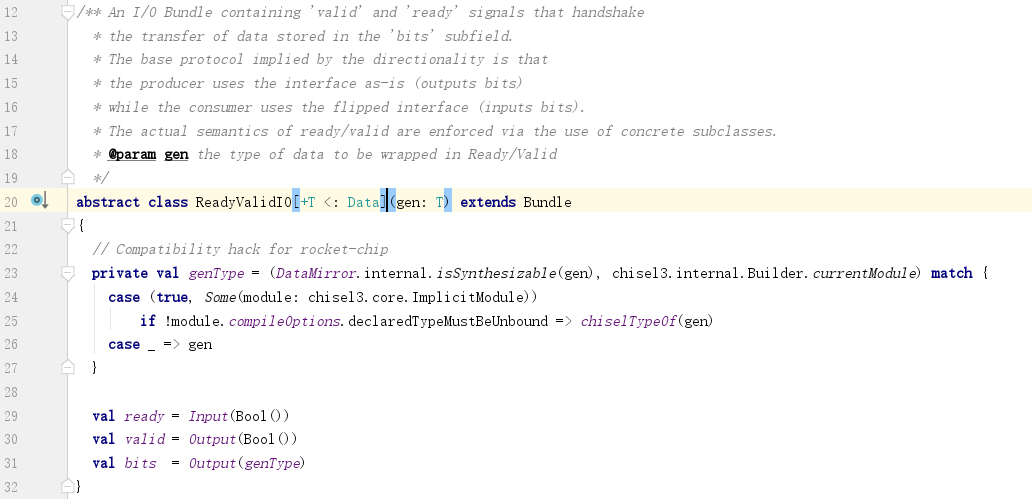

相较于ReadyValidIO，有如下的区别：

a. bits包含多个通道的数据；

b. ready/valid有多个位；也就是说ready/valid不是一个标志位，而是一个值；

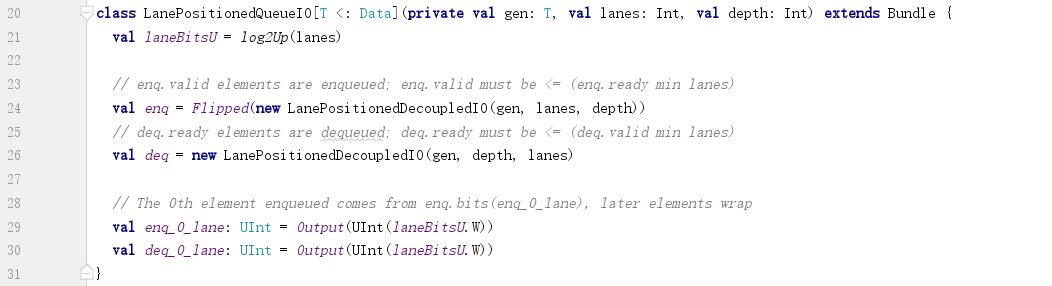

2. LanePositionedQueueIO



​​

使用LanePositionedDecoupledIO数据传递接口的队列接口。



其中：

a. lanes：通道数；

b. depth：队列深度，即队列中可以存放的元素的个数；

c. laneBitsU：表示lanes的数量所需要使用的比特数；

d. enq: 入队的接口；



入口的宽度为lanes，即一次最多可以入lanes个元素，即maxValid = lanes；而最多可以入队depth个元素，即maxReady = depth；



e. deq：出队的接口；



出口的宽度为lanes，即一次最多可以出lanes个元素，即maxReady = lanes；而最多可以出队depth个元素，即maxValid = depth；



f. enq_0_lane：没有使用，略；

g. deq_0_lane：没有使用，略；



3. LanePositionedQueueModule



​​



4. LanePositionedQueue



​​

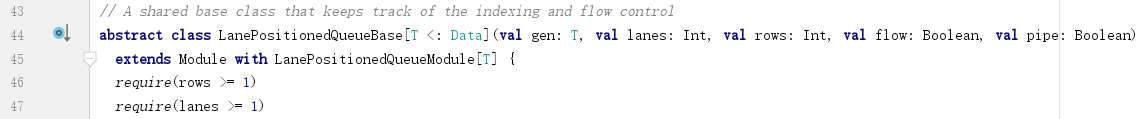

5. LanePositionedQueueBase



基于通道位置的队列基本实现。因为是基本实现，不能直接使用，所以应该是抽象的：

​​

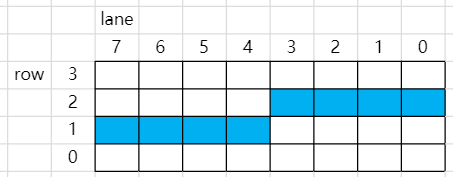

其实现类似于表格，把每个元素置于对应的行（row）列（lane）。



1) io



​​

通道数为lanes；队列深度为rows * lanes，即每行lanes个元素，总共有rows行。



2) capacity：容量，可以存放的元素的个数，即：rows * lanes；

3) rowBits: 表示行号所需要的比特数；

3) laneBits：表示通道号所需要的比特数；

4) laneBits1：没有被使用，忽略；

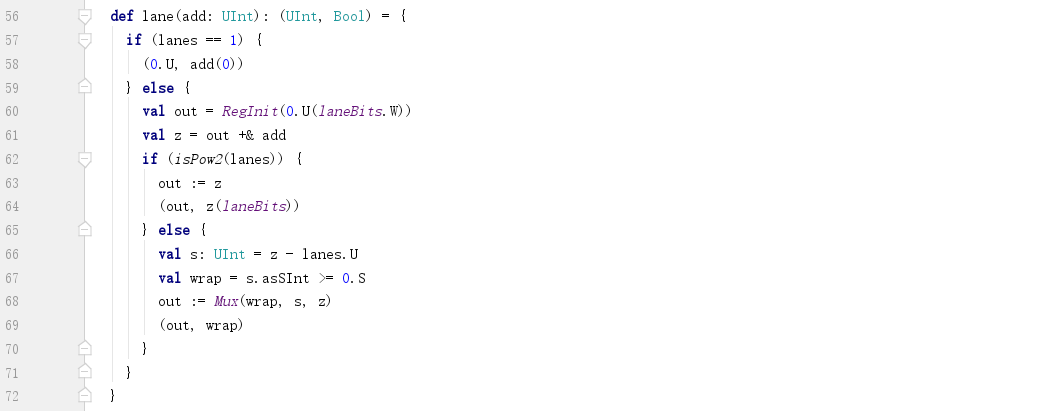

5) lane()



​​

计算向后移动add个元素之后，下一个lane的编号，以及是否发生了换行；



​​

a. 入队



入队io.enq.valid个元素，enq_lane表示入队之后下一个lane的编号，enq_wrap表示是否发生了反转即换行。



b. 出队



出队io.deq.ready个元素，deq_lane表示出队之后下一个lane的编号，deq_wrap表示是否发生了换行。

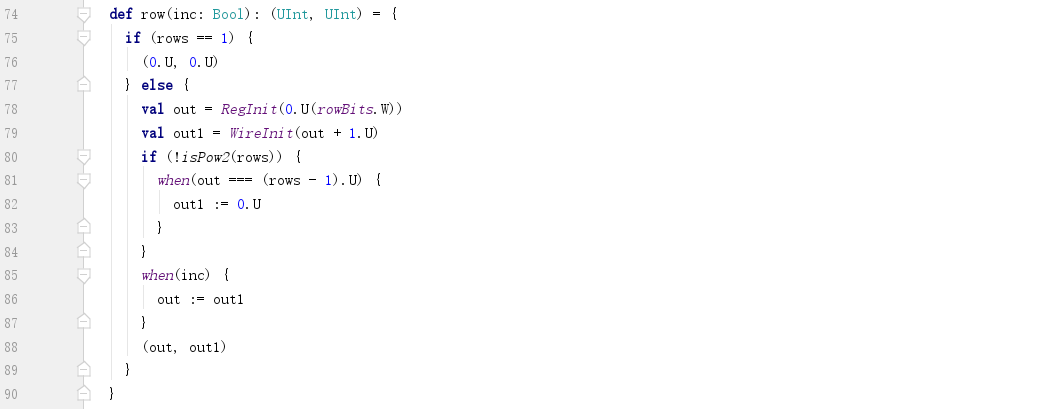

6) row()



​​



根据是否发生了换行，计算入队之后，当前行号以及下一行的行号。



​​



a. 入队



当前行号：enq_row，下一行的行号：enq_row1；



b. 出队



当前行号：deq_row，下一行的行号：deq_row1；



7) delta



入队的元素个数与出队的元素个数的差值：

​​



这是一个有符号数，也就是说可以为负值。

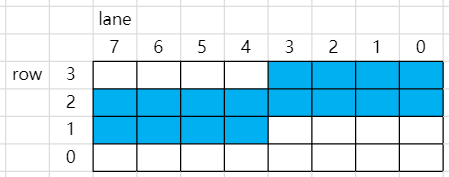

8) used & free



​​

队列（表格）中已有的和空闲的单元格的个数。

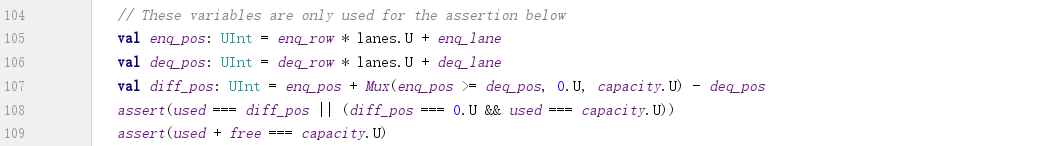

9) position



​​

a. enq_pos：入队单元格的序号；

b. deq_pos：出队单元格的序号；

c. diff_pos：enq_pos和deq_pos之间的单元格数；

d. 已用的和空闲的单元格数量之和为队列容量：assert(used + free === capacity.U)

e. used == diff_pos，或者队列满：assert(used === diff_pos || (diff_pos === 0.U && used === capacity.U))

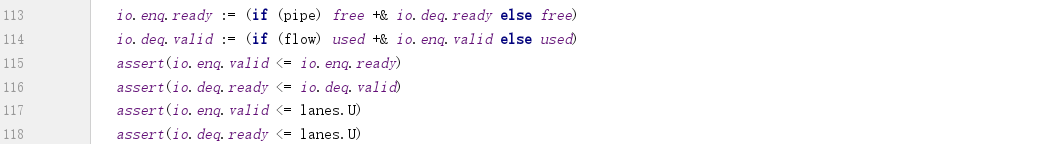

10) io.enq.ready & io.deq.valid



不考虑pipe和flow：

​​

io.enq.ready表示允许入队的元素的数量，io.deq.valid表示允许出队的元素的数量；



断言：

a. 入队数量不超过允许入队的数量：assert(io.enq.valid <= io.enq.ready)

b. 出队的数量不超过允许出队的数量：assert(io.deq.ready <= io.deq.valid)

c. 入队的数量不超过lanes：assert(io.enq.valid <= lanes.U)

d. 出队的数量不超过lanes：assert(io.deq.ready <= lanes.U)

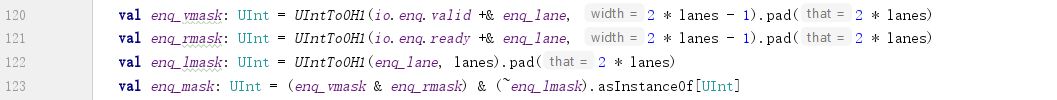

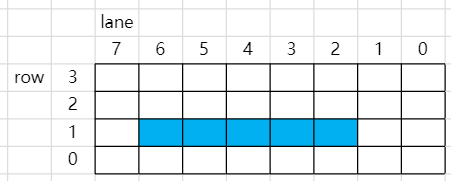

11) enq mask



​​

vmask指valid对应的mask，rmask指ready对应的mask，lmask指lane对应的mask。



a. UIntToOH1(x, width)：生成一个宽度为width的mask，低x位为1，其余的高位为0；

b. 2 * lanes：生成一个宽度为2*lanes的mask。意义：本行和下一行总共两行的mask。

c. +& enq_lane：低enq_lane位为1，在vmask/lmask/lmask中皆是如此；

d. io.enq.valid +& enq_lane：原有的元素所在的单元格，以及新入队元素对应的单元格，所对应的mask位都置为1；

e. io.enq.ready +& enq_lane：原有的元素所在的单元格，以及后续io.enq.ready个未使用的单元格，所对应的mask位都置为1，截取其中的低2*lanes位；

f. vmask & rmask：为1的mask位包含两部分：(enq_lane, 0]，(io.enq.valid + enq_lane, enq_lane]；

g. & (~lmask)：把位(enq_lane, 0]置0；



​​

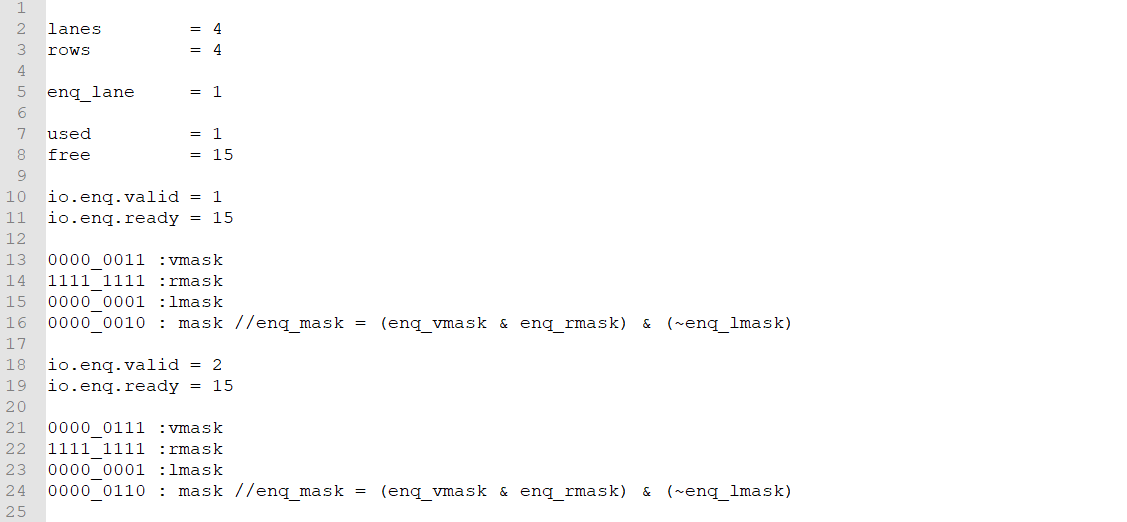

撇开最后会被清零的位段(enq_lane，0]，其余部分的意义如下：

a. enq_vmask：本次入队io.enq.valid个元素所在单元格对应的位；

b. enq_rmask：当前行及下一行空闲单元格对应的位；

c. enq_lmask：当前行中已有元素对应的位；

d. enq_mask：本次入队io.enq.valid个元素所在单元格对应的位；



PS. 因为断言：assert(io.enq.valid <= io.enq.ready)，所以vmask中的位少于rmask中的位。在计算enq_mask时，是否仍有必要使用vmask & rmask？

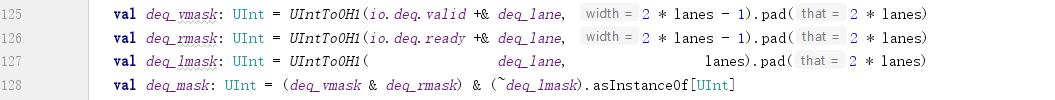

12) deq mask：参考enq mask；



​​



13) deq_bits



​​

输出到io.deq.bits，但是输入没有实现。这也是LanePositionedQueueBase需要标记为抽象类的原因之一。



14) maybe_empty



​​

可能为空，并不一定为空。

a. 当入队换行和出队换行中只有一个发生时，更新maybe_full的值；

b. 因为入队换行和出队换行每次只换一行，所以当两个同时发生时，maybe_full的值不变；

c. 当入队没换行，出队发生换行时，maybe_full为真；

d. 当入队换行，出队没换行时，maybe_full为假；



总结一下：当出队追上入队所在的行时，可能为空。



15) bypass



​​

从deq_lane开始的lanes个单元格，如果是空闲的（!set），则直接把所对应的通道（i）上io.enq.bits(i)的值，透传给io.deq.bits(i)。



a. row0：入队行与出队行相同，并且是出队行追上入对行；



​​



b. row1：入队行 = 出队行 + 1；



​​



c. !row0 && !row1：入对行与出队行之间隔了一个或者多个行；



​​



d. deq_lmask中：(deq_lane, 0]为1，(2*lanes, deq_lane]为1；



e. 从deq_lane开始的lanes个单元格是否空闲，还是容易推导的，这里不再表述；

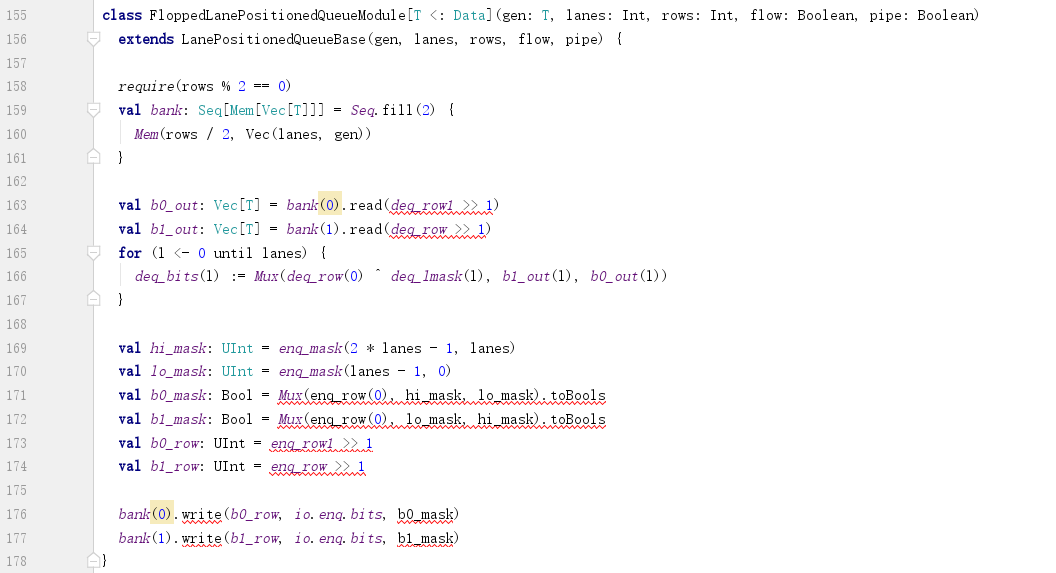

6. FloppedLanePositionedQueueModule



继承自LanePositionedQueueBase的可实例化的队列实现。

​​

把队列内存分成两个bank：

​​

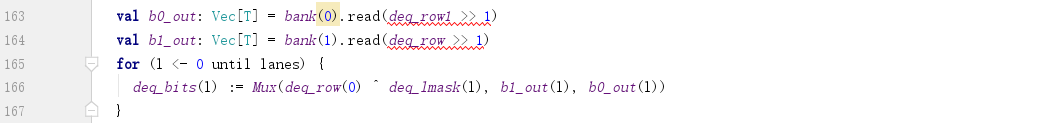

分别从各自的bank中输出：

​​

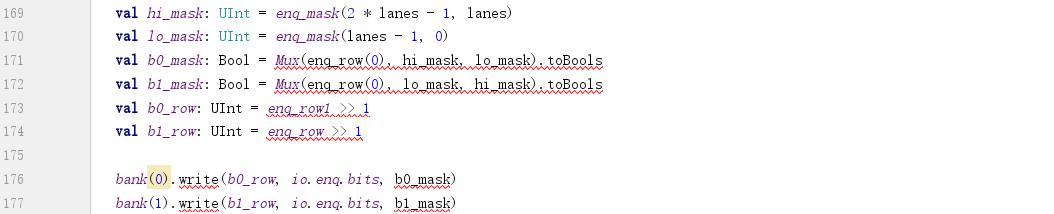

分别向各自的bank中写入：

​​



7. FloppedLanePositionedQueue



简化创建FloppedLanePositionedQueue的方法。



8. OnePortLanePositionedQueueModule



因为没有使用，这里不做略去不做介绍。
