前言
今天通过两个实战案例,带大家理解Nginx+keepalived
如何实现高可用集群,在学习新知识之前您可以选择性复习之前的知识点:
Nginx+Keepalived 高可用集群(主从模式)

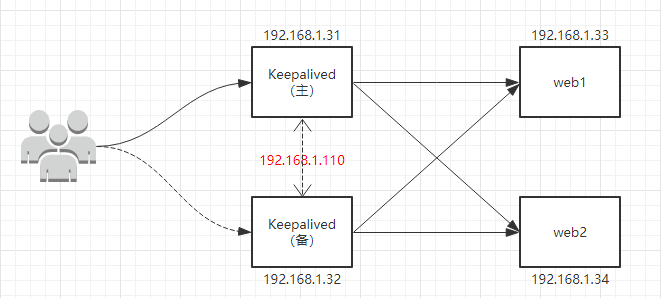

集群架构图
注意:Keepalived服务器同样是nginx负载均衡器。

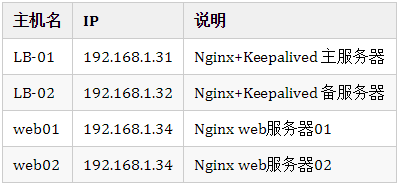

1、准备四台机器
本实验系统均使用Centos 7.5,在所有节点进行以下操作:
// 查看操作系统
[root@LB-01 ~]# cat /etc/redhat-release
CentOS Linux release 7.5.1804 (Core)
//关闭并禁用防火墙
[root@LB-01 ~]# systemctl stop firewalld
[root@LB-01 ~]# systemctl disable firewalld
//关闭selinux
[root@LB-01 ~]# sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/sysconfig/selinux
[root@LB-01 ~]# setenforce 0
//安装nginx
yum -y install nginx
若提示,无安装包,则需要安装epel扩展源:
yum -y install epel-release
2、配置后端web服务器
2.1)修改web01节点网站根目录默认文件
[root@web01 ~]# echo "<h1>web01 192.168.1.34</h1>" > /usr/share/nginx/html/index.html
2.2)修改web02节点网站根目录默认文件
[root@web02 ~]# echo "<h1>web01 192.168.1.35</h1>" > /usr/share/nginx/html/index.html

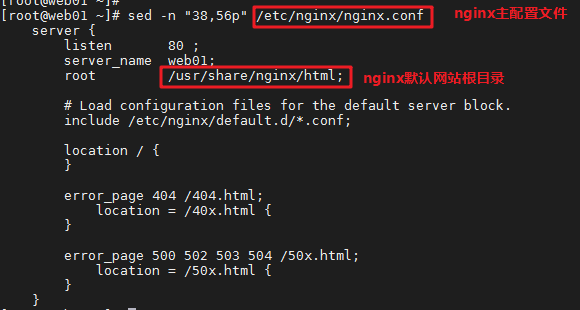

通过nginx主配置文件,可以看出nginx网站根目录文件默认是:
/usr/share/nginx
,如下:
2.3)启动nginx服务
//web01
[root@web01 ~]# systemctl start nginx
//web02
[root@web02 ~]# systemctl start nginx

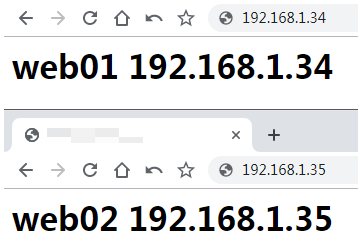

2.4)验证
主机web01和web02已配置成web服务器
3、配置LB服务器
LB服务器需同时部署nginx和Keepalived服务,以下操作均在两台LB
节点执行:
3.1)配置nginx反向代理服务

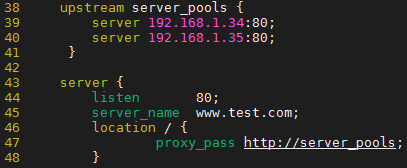

编辑nginx主配置文件:`vi /etc/nginx/nginx.conf`
启动nginx服务;验证效果:

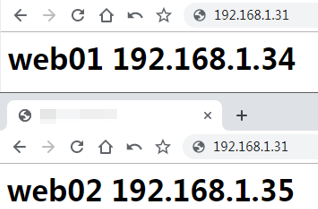

访问LB01:

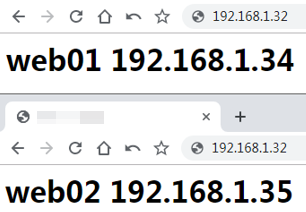

访问LB02:
如图所示,LB01和LB02均可轮询访问后端web节点,即表示nginx LB集群搭建成功。
3.2)配置Keepalived服务
(1)安装Keepalived
yum -y install keepalived
(2)配置Keepalived服务

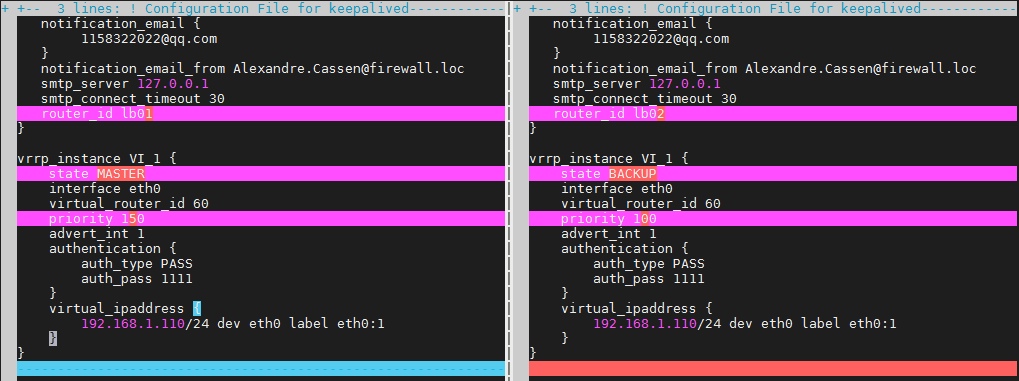

这里直接提供LB01与LB02两者配置文件差异对比,方便读者阅读:
vim /etc/keepalived/keepalived.con
(3)谁是主Keepalived?
通过上图得知,LB01优先级高于LB02,因此VIP绑定在LB01上:
[root@LB-01 ~]# ip a | grep 192.168.1.110
inet 192.168.1.110/24 scope global secondary eth0:1
4、域名解析
由于不是真实环境,域名使用www.test.com
用作测试,所以www.test.com的解析只能在客户机hosts文件设置。具体步骤如下:
打开:
C:\Windows\System32\drivers\etc\hosts
在末尾添加:
192.168.1.110 www.test.com
注意:这里的IP指的是浮动IP,即通过客户端通过VIP访问web业务
5、测试验证
关闭LB01节点的keepalived服务。再次访问:
发现依然可以通过域名进行访问,只是此时VIP已绑定在LB02上,如下所示:
[root@LB-02 ~]# ip a | grep 192.168.1.110
inet 192.168.1.110/24 scope global secondary eth0:1
[root@LB-02 ~]#
到此,Nginx+Keepalived 高可用集群(主从)就搭建完成了。
Nginx+Keepalived 高可用集群(双主模式)
将keepalived做成双主模式,其实很简单,就是再配置一段新的vrrp_instance(实例)规则。
集群架构图:
说明:还按照上面的环境继续做实验,只是修改LB节点上面的keepalived服务的配置文件即可。
此时LB-01节点既为Keepalived的主节点也为备节点,LB-02节点同样既为Keepalived的主节点也为备节点。
LB-01节点默认的主节点VIP(192.168.1.110),LB-02节点默认的主节点VIP(192.168.1.210)
1、配置 LB-01 节点
增加一段vrrp_instance VI_2实例规则:
vim /etc/keepalived/keepalived.conf

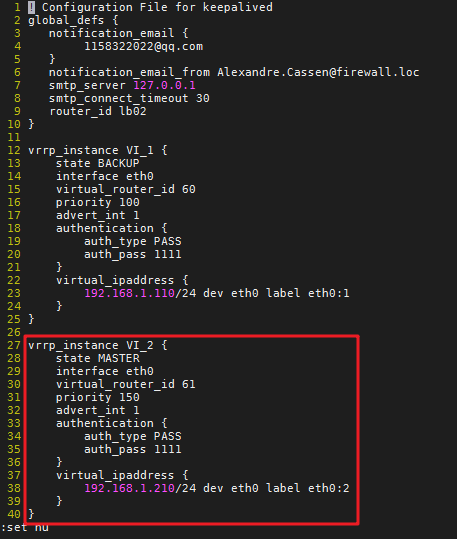

2、配置 LB02 节点
vim /etc/keepalived/keepalived.conf
3、重启Keepalived服务
//LB-01
[root@LB-01 ~]# systemctl restart keepalived
//LB-02
[root@LB-02 ~]# systemctl restart keepalived
4、查看VIP绑定情况
//LB-01
[root@LB-01 ~]# ip a
...
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq
inet 192.168.1.31/24 brd 10.43.1.255 scope global eth0
inet 192.168.1.110/24 scope global secondary eth0:1
//LB-02
[root@LB-02 ~]# ip a
...
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq
inet 192.168.1.32/24 brd 10.43.1.255 scope global eth0
inet 192.168.1.210/24 scope global secondary eth0:2
5、高可靠验证
停止LB-01节点的keepalived再次测试
此时VIP都绑定在LB-02上
[root@LB-02 ~]# ip a
...
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq
inet 192.168.1.32/24 brd 10.43.1.255 scope global eth0
inet 192.168.1.110/24 scope global secondary eth0:1
inet 192.168.1.210/24 scope global secondary eth0:2
测试可以发现我们访问keepalived中配置的两个VIP都可以正常调度,当我们停止任意一台keepalived节点,同样还是正常访问;到此,nginx+keepalived+高可用集群(双主模式)就搭建完成了。
编写Nginx Web服务的守护脚本
以上实验测试有一个问题就是,我们是用Nginx做负载均衡分发请求的数据包的。如果主节点的Keepalived服务正常运行,而Nginx运行异常,那么将会出现Nginx负载均衡服务失灵,无法切换到Nginx负载均衡器02上,后端的Web服务器无法收到请求。所以,我们应该要检测Nginx的服务是否正常运行,如果不是正常运行,应该停掉Keepalived的服务,这样才能自动切换到备节点上。
我们可以通过检测80端口是否开启来判定Nginx的运行情况,2秒钟检测一次,脚本如下:
#!/bin/bash
while true
do
if [ $(netstat -tlnp|grep nginx|wc -l) -ne 1 ]
then
/etc/init.d/keepalived stop
fi
sleep 2
done
