openlayers中单击获取要素

openlayers中单击获取要素

分类专栏： GIS 总结 OpenLayers



版权声明：本文为博主原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/xcymorningsun/article/details/82492384

目录

一、引言

二、前台方法

1、interaction中select方法

2、map中forEachFeatureAtPixel方法

三、gis server方法

1、wms中getfeatureinfo

2、wfs中getfeature

四、后台方法

五、空间数据库方法

六、总结

---

一、引言

以前在做arcgis js开发的时候，就开始纠结单击获取要素使用哪种方法，当时是因为arcgis server正好提供了arcgis定制的服务IdentifyTask，所以当时用了arcgis server查询的。

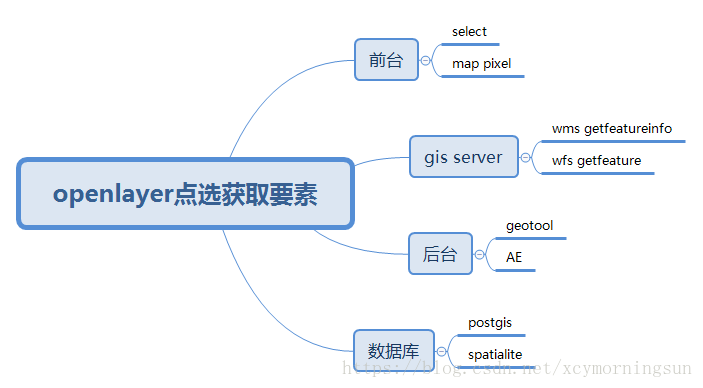

总结一下查询方法有如下几种：

这四种各有优缺点，下面详细介绍前两种方法，后面两种方法涉及到的知识比较多，不方便展开，仅提供思路==

二、前台方法

1、interaction中select方法

针对矢量数据源，openlayers中提供了select交互类方面鼠标选择。

1.
   /*overlay*/
2.
   // Popup showing the position the user clicked
3.
   var popup = new ol.Overlay({
4.
   element: document.getElementById('popup'),
5.
   autoPan:true,
6.
   autoPanMargin:100,
7.
   positioning:'center-right'
8.
   });
9.
   map.addOverlay(popup);
10.

11.
    /*select*/
12.
    var selectSingleClick = new ol.interaction.Select();
13.
    map.addInteraction(selectSingleClick);
14.
    /*前端第一种*/
15.
    selectSingleClick.on('select', function(e) {
16.
    var features=e.target.getFeatures().getArray();
17.
    var element = popup.getElement();
18.
    if (features.length>0)
19.
    {
20.
    var feature=features[0];
21.
    var type=feature.getGeometry().getType();
22.
    var property=feature.getProperties();
23.
    var coordinate = ol.extent.getCenter(feature.getGeometry().getExtent());
24.
    var hdms="点名："+property["Text"];
25.
    hdms=hdms+"<br/>";
26.
    hdms = hdms+"图层名：:"+property["Layer"];
27.
    hdms=hdms+"<br/>";
28.
    hdms = hdms+"位置:"+coordinate[0]+"-"+coordinate[1];
29.

30.
    $(element).popover('destroy');
31.
    popup.setPosition(coordinate);
32.
    // the keys are quoted to prevent renaming in ADVANCED mode.
33.
    $(element).popover({
34.
    'placement': 'top',
35.
    'animation': false,
36.
    'html': true,
37.
    'content': hdms
38.
    });
39.
    $(element).popover('show');
40.
    }
41.
    else
42.
    {
43.
    $(element).popover('destroy');
44.

45.
    }
46.

47.
    });

这里popup是个overlay覆盖物，用于弹出框显示得到的feature要素。

2、map中forEachFeatureAtPixel方法

针对矢量数据源，通过鼠标点击坐标与map坐标对比，获取选中要素，openlayers提供了相关函数。

1.
   /*前端第二种*/
2.
   map.on("click", function(e) {
3.
   var element = popup.getElement();
4.
   $(element).popover('destroy');
5.
   map.forEachFeatureAtPixel(e.pixel, function (feature, layer) {
6.
   //do something
7.
   var type=feature.getGeometry().getType();
8.
   var property=feature.getProperties();
9.
   var coordinate = ol.extent.getCenter(feature.getGeometry().getExtent());
10.
    var hdms="点名："+property["Text"];
11.
    hdms=hdms+"<br/>";
12.
    hdms = hdms+"图层名：:"+property["Layer"];
13.
    hdms=hdms+"<br/>";
14.
    hdms = hdms+"位置:"+coordinate[0]+"-"+coordinate[1];
15.

16.
    $(element).popover('destroy');
17.
    popup.setPosition(coordinate);
18.
    // the keys are quoted to prevent renaming in ADVANCED mode.
19.
    $(element).popover({
20.
    'placement': 'top',
21.
    'animation': false,
22.
    'html': true,
23.
    'content': hdms
24.
    });
25.
    $(element).popover('show');
26.
    })
27.
    });

这里省略了popup，与上个例子中类似。

三、gis server方法

1、wms中getfeatureinfo

针对没有显示到地图上，但是有wms的图层数据，我们可以使用getfeatureinfo从geoserver（或者其他支持wms的gis服务器）获取要素，这个是跟ogc标准相关的，与具体的gis服务器无关。

1.
   var format = 'image/png';
2.
   var wmsLayer = new ol.layer.Tile({
3.
   //visible: false,
4.
   source: new ol.source.TileWMS({
5.
   url: 'http://localhost:8080/geoserver/xcy/wms',
6.
   params: {'FORMAT': format,
7.
   'VERSION': '1.1.1',
8.
   tiled: true,
9.
   "STYLES": '',
10.
    "LAYERS": 'xcy:polygon'
11.
    //"exceptions": 'application/vnd.ogc.se_inimage',
12.
    //tilesOrigin: 8176078.237520734 + "," + 704818.0275364731
13.
    },
14.
    serverType: 'geoserver',
15.
    crossOrigin: 'anonymous'
16.
    })
17.
    });
18.

19.
    map.on('singleclick', function(evt) {
20.
    document.getElementById('info').innerHTML = '';
21.
    var viewResolution = /** @type {number} */ (view.getResolution());
22.
    var url = wmsLayer.getSource().getGetFeatureInfoUrl(
23.
    evt.coordinate, viewResolution, 'EPSG:3857',
24.
    {'INFO_FORMAT': 'application/json'});
25.
    var element = popup.getElement();
26.
    $(element).popover('destroy');
27.

28.
    if (url) {
29.
    $.ajax({
30.
    type: "GET",
31.
    url: url,
32.
    dataType:'json',
33.
    //data: {id:1001},//也可以是字符串链接"id=1001"，建议用对象
34.
    success: function(data){
35.
    console.log("返回的数据: " + data.features[0].properties.Layer);
36.
    var layer=data.features[0].properties.Layer;
37.
    var hdms = "图层名：:"+layer;
38.

39.
    $(element).popover({
40.
    'placement': 'top',
41.
    'animation': false,
42.
    'html': true,
43.
    'content': hdms
44.
    });
45.
    popup.setPosition(evt.coordinate);
46.
    $(element).popover('show');
47.
    }
48.
    });
49.

50.
    }
51.
    });

首先获取wms的当前图层，然后拼接wms服务getfeatureinfo的url拼接，这里使用的函数获取，也可以直接按照ogc标准自己拼接url。

2、wfs中getfeature

针对没有显示到地图上但是有wfs服务的图层数据，可以使用getfeature的方法从gis服务器中获取要素信息，只要服务器提供ogc标准的wfs服务即可，它与wms的区别是wms中getfeatureinfo只是通过点获取要素信息，方法比较单一，而wfs中getfeature可以使用filter进行复杂的空间查询和属性查询，还可以通过bbox过滤空间信息。

1.
   /*gis server第二种*/
2.
   map.on('click',mapClick);
3.
   //点击地图查询
4.
   function mapClick(evt)
5.
   {
6.
   var element = popup.getElement();
7.
   $(element).popover('destroy');
8.

9.
   var coor=evt.coordinate;
10.
    coor=coor.join(',');
11.
    //注意这里直接将点坐标提交，与图层做intersrct分析，对于面图层是没关系的。如果是查询，点或者线图形，一定要将coor先设置一个容差，经行buffer之后的图形，再去与图层叠加分析。不设置容差几乎就找不到了
12.
    //图层的图形字段是geom，不同图层的图形字段都要自己先看下自己的，有的是the_geom，有的是shape等等，具体分析即可。
13.
    var filter='filter=<Filter xmlns="http://www.opengis.net/ogc" xmlns:gml="http://www.opengis.net/gml"><Intersects><PropertyName>the_geom</PropertyName><gml:Point><gml:coordinates>'+coor+'</gml:coordinates></gml:Point></Intersects></Filter>'
14.

15.
    $.ajax({
16.
    type: "GET",
17.
    //url: "http://localhost:8080/geoserver/xcy/wfs?service=WFS&request=GetFeature&version=1.1.0&typename=xcy:polygon&outputFormat=json&CQL_FILTER=EntityHand='7E25'",
18.
    //属性查询
19.
    //url: "http://localhost:8080/geoserver/xcy/wfs?service=WFS&request=GetFeature&version=1.1.0&typename=xcy:polygon&outputFormat=json&PROPERTYNAME=Layer&FEATUREID=polygon.2",
20.
    //空间查询
21.
    url: 'http://localhost:8080/geoserver/xcy/wfs?service=WFS&request=GetFeature&version=1.1.0&typename=xcy:polygon&outputFormat=json&'+filter ,
22.

23.
    dataType:'json',
24.
    success: function(data){
25.
    console.log("返回的数据: " + data.features[0].properties.Layer);
26.
    var layer=data.features[0].properties.Layer;
27.
    var hdms = "图层名：:"+layer;
28.

29.
    $(element).popover({
30.
    'placement': 'top',
31.
    'animation': false,
32.
    'html': true,
33.
    'content': hdms
34.
    });
35.
    popup.setPosition(evt.coordinate);
36.
    $(element).popover('show');
37.
    }
38.

39.
    });
40.
    }

前两个url是属性查询，使用的url是通过filter进行一个点的空间查询，详细wfs服务可以查看http://docs.opengeospatial.org/is/04-094r1/04-094r1.html#118

空间查询还是比较复杂的，filter中的xml还需详细理解一下。

四、后台方法

最近出了个红芯浏览器，用的谷歌的内核，包装了下外表就说自主研发的，让人啼笑皆非，不过在码农的世界里没有利益，有现成的可以解决问题还是要善于借鉴的，这里可以使用AE或者geotool。

AE是arcgis的，C#阵营可以使用；geotool是开源的，java阵营比较方便。

首先使用正常的web框架，将点击坐标参数传到后台，用geojson或者自定义字符串随意，只要你能解析出来；

后台集成了AE或者geotool之后可以通过里面的空间分析或者属性分析工具，查出要查询的要素；

最后使用json返回，格式你自己定咯；

五、空间数据库方法

这种方法与后台方法类似，县将点击坐标参数传到后台，只不过没有使用的AE或者geotool来进行空间分析，而是直接使用空间数据库中的空间查询sql语句来查询数据，然后提交到后台，后台提交到前台显示。

执行sql如下: select * from t where ST_Intersect(t.geom,ST_GeomfromText('Point(x y)',3857));

六、总结

这几种方法没有绝对的好与坏，只是适合不适合的问题。

• 前台：矢量数据，必须加载到地图，如果没有加载或者是wms就不可以了。这种方法比较方便，仅学习openlayers就可以，但是换了前端js框架就完戏；

• gis server：数据发布为wms或者wfs，不必须加载到地图。可以看作提供地图数据的普通server，只要数据被发布就可以查询到，而且符合ogc标准，许多外部的数据可以为我所用；

• 后台：提供接口，不必须加载到地图，相当于使用第三方库做了一个gis server。不符合ogc发布标准，但是定制化程度高，不过依赖第三方库，不用gis server发布数据，AE还要收费的；

• 空间数据库：提供接口，不必须加载到地图，相当于在空间数据库基础上做了gis server。不符合ogc发布标准，定制化程度高，不依赖第三方库，不用gis server发布数据，需要数据库空间拓展，相对于后台方法比较适合处理大量数据，一个点击事件用数据库有点高射炮打蚊子了==

一个点击获取要素搞这么多种方法，有必要搞得这么复杂么？是的，单独从解决问题的角度我们并没有必要这么做，但是从这个过程中锻炼的是一种思想，数据从前台、后台、普通server、gis server、数据库等获取的各种手段，这个不仅在点击事件有这么多种方法，往大里讲整个系统架构也无非是这么几种。
