WPF利用HelixToolKit后台导入3D模型

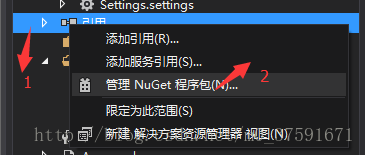

1.新建一个WPF项目，引用–》管理nuGet程序包–》联机–》搜索helixtoolkit–》安装

2.xaml文件中引入 xmlns:helix=”http://helix-toolkit.org/wpf”

<Window x:Class="Import3D.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        **xmlns:helix="http://helix-toolkit.org/wpf"***强调内容*
        Title="MainWindow" WindowState="Maximized">

  <helix:HelixViewport3D >
  <!--相机位置也很重要，位置不对，看到的模型就很奇怪-->
            <helix:HelixViewport3D.Camera>
                <PerspectiveCamera FieldOfView="45" FarPlaneDistance="1098.9153169227836" LookDirection="0,0,-414.387754871885" NearPlaneDistance="0.1" Position="9.9475983006414E-14,91.037123633789,414.387754871885" UpDirection="0,1,0"/>
            </helix:HelixViewport3D.Camera>
             <!--很重要，没有灯光场景是黑的-->
            <helix:DefaultLights></helix:DefaultLights>
            <ModelVisual3D x:Name="model"></ModelVisual3D>

        </helix:HelixViewport3D>

3.cs代码：

  public MainWindow()
        {
            InitializeComponent();
            ObjReader CurrentHelixObjReader = new ObjReader();
              //相对路径，新建了一个objFile文件夹，添加了mtl，obj 和纹理图片
            Model3DGroup MyModel = CurrentHelixObjReader.Read(@".\objFile\ez.obj");
           // Model3DGroup MyModel = CurrentHelixObjReader.Read(@"C:\Users\Administrator\Desktop\simplexaml\simplexaml\bridgesimple712r.obj");

            // Display the model
            model.Content = MyModel;
        }

导入3ds格式模型：

 ModelImporter import = new ModelImporter();
            Model3DGroup model1 = import.Load(@"C:\Users\Administrator\Desktop\test\file.3ds");//文件路径（我取得绝对路径，自己可以改）

            model.Content = model1;

4.如果模型出不来，尝试修改mtl，obj，纹理图片的属性

复制到输出目录：始终复制

生成操作：内容

5.源码地址

点击下载
