开源IM项目OpenIM 客户端SDK架构剖析-确保消息的有序性，以及消息百分百可达

开源IM项目OpenIM第二版对于客户端架构进行了局部重构，解决了消息触发时序等bug，也梳理了内部模块。目前已经接近尾声，本文重点讲解SDK架构，以便大家深入了解OpenIM，并希望大家能深度参与开发。很多开发者有个误区，认为IM的挑战主要在服务端，当然服务端有其挑战，包括性能、压力、时延等，但优秀的IM架构需要服务端和客户端完美配合，比如消息对齐机制，本地缓存和后台数据同步，app多端如何实时同步。

github 6.5K star 具体地址：

OpenIM Corporationgithub.com/OpenIMSDK

客户端重点问题总结：

（1）如何确保消息有序性；

（2）如何确保消息百分百可达；

（2）如果确保本地db和服务端数据的一致性；

（3）如何高效地实现多端同步；

（4）如果确保消息即时达到；

（5）消息发送的异步性，如何确保消息发送的一致性；

本文从架构角度重点解答第1,2两个问题

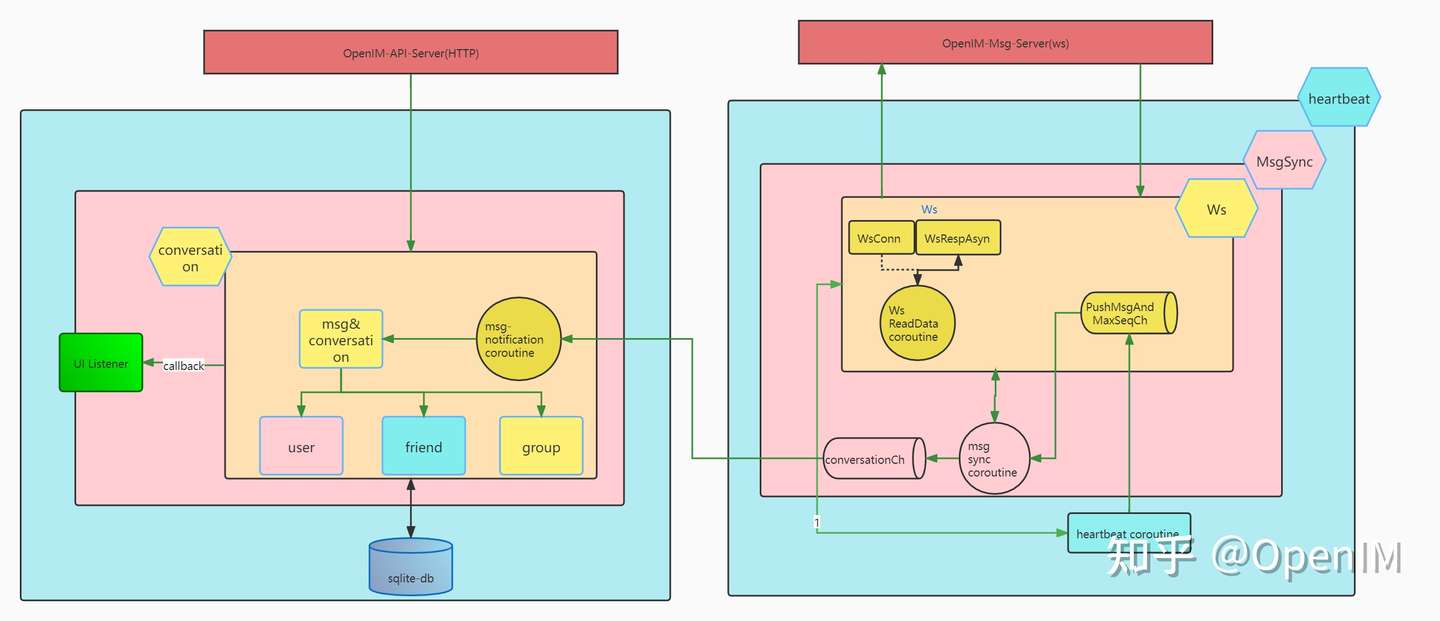

客户端模块划分和协程模型

WsConn：ws连接管理器。提供函数供其他方调用，具体包括：

（1）ws连接服务端，和OpenIM服务端保持长连接；

（2）关闭ws连接；

（3）通过ws发送请求；

WsRespAsyn：ws请求-响应同步器，因为ws是异步处理，需要把请求和响应关联起来，提供函数供其他方调用（消息发送，心跳发送，拉取历史消息等）

（1）getCh：为每个请求生成一个channel和msgIncr，使用map关联起来 msgIncr->channel

（2）notifyResp：对于ws收到的每个响应，通过msgIncr找到channel，并往channel发送响应，通知响应到达；

Ws：模块对WsConn 和 WsRespAsyn功能进行整合（1）请求响应同步化，提供函数SendReqWaitResp，调用者通过ws发送请求后，等待此请求的响应达到。（2）对于接收到的推送消息，把消息写入PushMsgAndMaxSeqCh channel，触发MsgSync消息同步协程。

具体实现：ReadData协程：接收服务端ws数据，并根据收到的数据类型（心跳、推送、踢出登录、拉取历史消息等），触发不同的逻辑处理，（1）对于主动发送请求的响应，则调用WsRespAsyn的notifyResp响应触发接口；（2）对于push消息，写入PushMsgAndMaxSeqCh ，触发MsgSync消息同步协程。

MsgSync：消息同步器；包含Ws 和conversationCh 、 PushMsgAndMaxSeqCh ，启动消息同步协程，对PushMsgAndMaxSeqCh 中的读取的数据做处理，具体包括：

（1）从PushMsgAndMaxSeqCh 读取服务端最大seq:SvrMaxSeq（由heartbeat写入的），对比本地最大seq：LocalMaxSeq和服务端最大seq: SvrMaxSeq，计算出缺失的seq，从服务器拉取历史消息，放入conversationCh ，触发conversation协程处理；

（2）从PushMsgAndMaxSeqCh 读取ws推送消息（由Ws的ReadData写入的推送消息），如果消息中的seq+1==LocalMaxSeq，则写入conversationCh，触发conversation处理，否则从服务端拉取消息补齐[LocalMaxSeq+1, seq]，放入conversationCh ，触发conversation协程处理；

heartbeat：心跳管理器，包括MsgSync

（1）心跳协程，从服务端定时获取最大seq:SvrMaxSeq，然后把SvrMaxSeq让入PushMsgAndMaxSeqCh ，触发MsgSync消息同步协程。

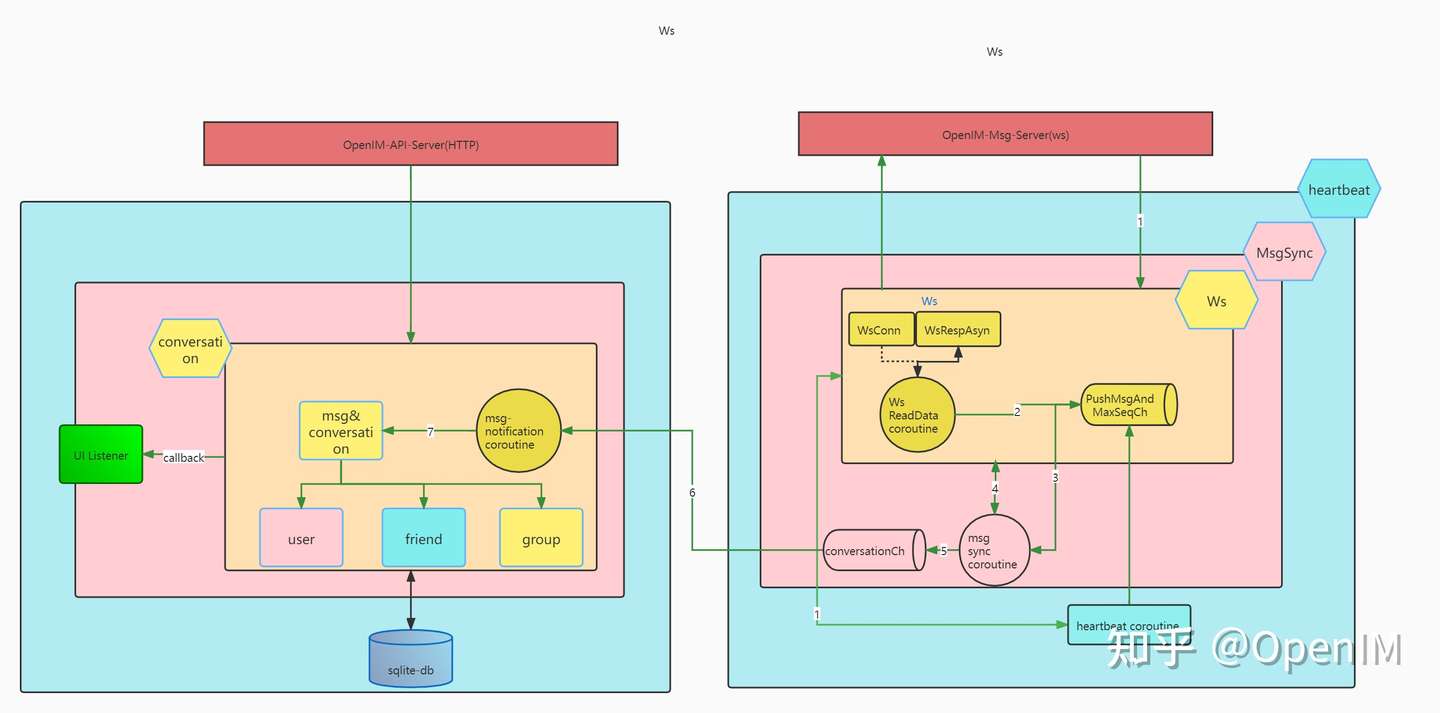

心跳和消息同步融合

在心跳逻辑中触发消息同步

（1）心跳协程每30秒通过ws从服务端获取最大seq：SvrMaxSeq；

（2）心跳协程把SvrMaxSeq写入PushMsgAndMaxSeqCh ，触发MsgSync消息同步协程；

（3）MsgSync消息同步协程从PushMsgAndMaxSeqCh 中读取SvrMaxSeq，

（4）MsgSync消息同步协程对比本地最大seq: LocalMaxSeq和SvrMaxSeq，如果有缺失，则通过ws拉取历史消息，范围为：[localMaxSeq+1,SvrMaxSeq]，

（6）MsgSync消息同步协程把拉取到的缺失的历史消息写入conversationCh 中；

（7）msg-conversation消息会话协程从conversationCh 中读取缺失的历史消息，按照消息类型做业务处理，具体包括消息落地本地db，触发新消息回调，触发会话改变回调（或新增回调）

push消息触发同步

以push消息触发同步：

（1）Ws的ReadData协程收到服务端的推送消息，

（2）Ws的ReadData协程把推送消息写入PushMsgAndMaxSeqCh ，触发MsgSync消息同步协程。

（3）MsgSync消息同步协程从PushMsgAndMaxSeqCh 中读取推送消息，如果msg中的seq比本地最大seq大1，则跳过第4步，直接写入conversationCh，触发conversation处理；

（4）服务端拉取消息补齐[LocalMaxSeq+1, seq]，放入conversationCh ，触发conversation协程处理；

（5）以下基本与以心跳触发同步过程一样。

总结

由于seq是按照消息的客观事件递增生成的，对于推送消息，如果比本地最大seq大1，则消息可以无缝对接。否则要么推送的是过时消息，要么推送消息和本地消息有差异，需要通过ws拉取后写入本地，并触发相应回调。至此，客户端消息和服务端消息完全同步，并保证新消息回调的有序性。

重点参考我们开发文档：https://doc.rentsoft.cn/

github地址：OpenIM Corporation
