RH2288V3服务器 硬件安装以及更换硬件

滑道类型:L型滑道、可伸缩滑道、报轨

L型滑道：只适用于华为机柜。

准备工具：防静电带或者防静电手套、螺丝刀、浮动螺母安装条。

安装服务器步骤：

1.安装L型滑道   2.安装浮动螺母  3.安装服务器，将服务器两侧挂耳紧贴方孔条顺时针方向拧紧挂耳上松不脱螺钉，固定服务器。

可伸缩滑道：

适应机柜前后方孔条的距离范围：543.5mm~848.5mm

准备工具：防静电带或者防静电手套、螺丝刀、浮动螺母安装条。

安装服务器步骤：

1.将滑道水平放置，贴近机柜安装条，扣上挂钩。（滑道挂钩三个圆形孔应该位于机柜方形孔一个U内）

2.使用配套的皮塞把滑道前侧最下面的方形孔和后侧最上面的方形孔塞紧。后侧安装M6螺钉。

3.将服务器两侧挂耳紧贴方孔条顺时针方向拧紧挂耳上松不脱螺钉，固定服务器。

报轨滑道：

适应机柜前后方孔条的距离范围：610mm~914mm

防静电带或者防静电手套、螺丝刀、浮动螺母安装条。

安装服务器步骤：

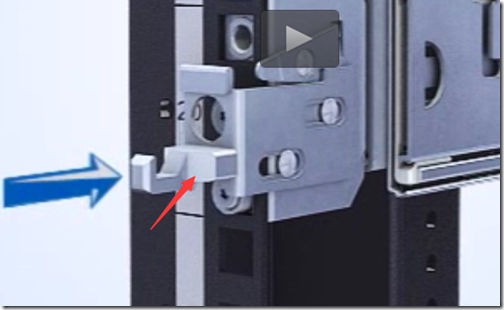

1.按下报轨前端挡片同时向前拉升挂钩。

2.将抱轨后端定位销，插入机柜后侧方孔。

3.向前推动抱轨，卡入立柱孔位。

4.向后推动挂钩，使挂钩的金属片贴住立柱。

5.将内轨的固定孔对准机箱上的固定钉，向前推进。

更换硬盘

准备工具：防静电手套或防静电手腕、防静电包装袋。

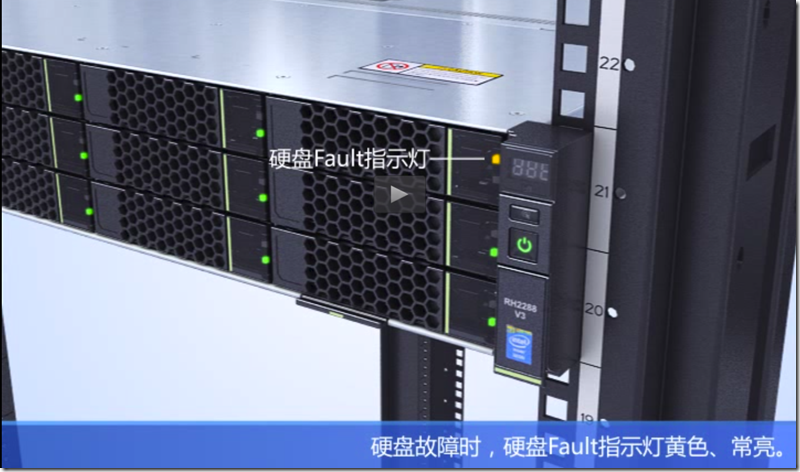

1.硬盘故障状态：

2.拆卸硬盘：

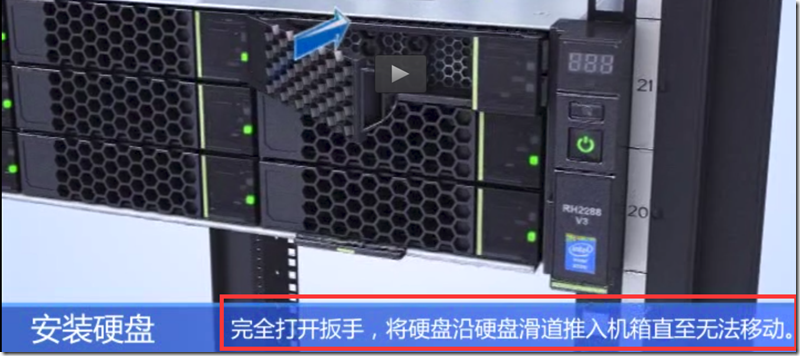

3.安装硬盘

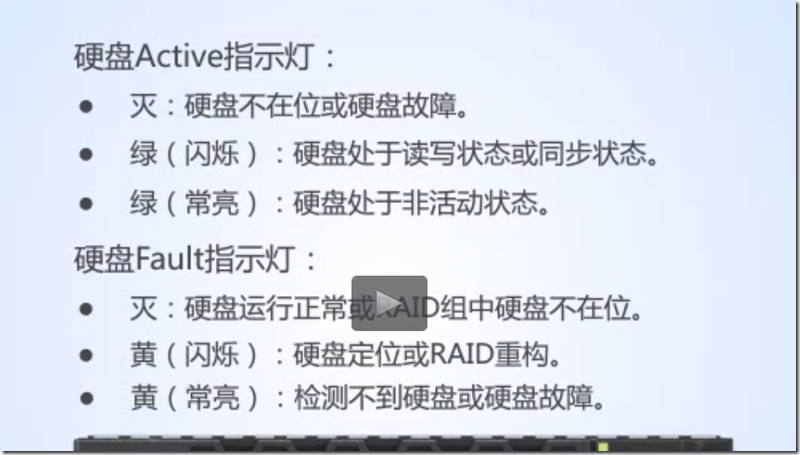

硬盘指示灯状态

更换内存条

1.拆卸Riser卡托架

2.拆卸导风罩

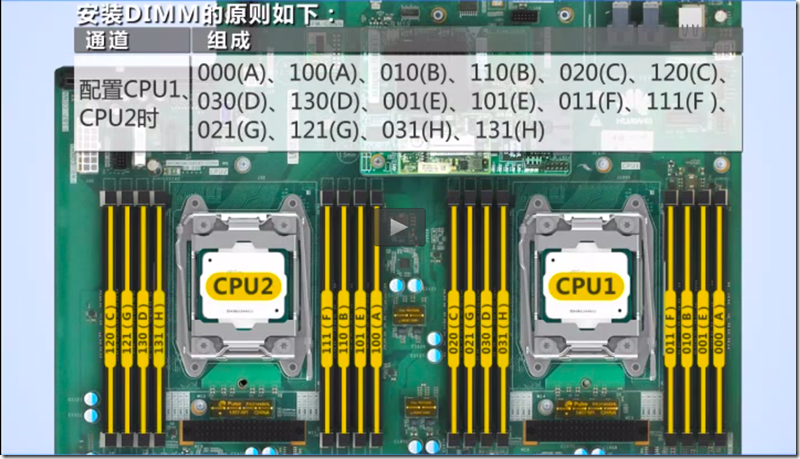

3.更换内存条，原则如下：

更换RAID控制扣卡

1.拆卸Riser卡托

2.拆卸超级电容

3.按住RAID控制扣卡线缆的卡扣并向外拔出线缆。

更换主板：

1.拆卸IO模块

2.拆卸PCIE卡

3.拆卸超级电容

4.拆卸导风罩

5.拆卸风扇模块和风扇支架

6.拆卸所有内存条

7.拆卸所有CPU

8.拆卸RAID控制卡

9.拆卸网卡扣卡

10.拆卸电源
